UAПротяжка круглая 80 мм. Формирует профиль за один рабочий ход с точностью, которую иначе получают несколькими операциями. Точность и чистота получаются сразу, без последующей обработки.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

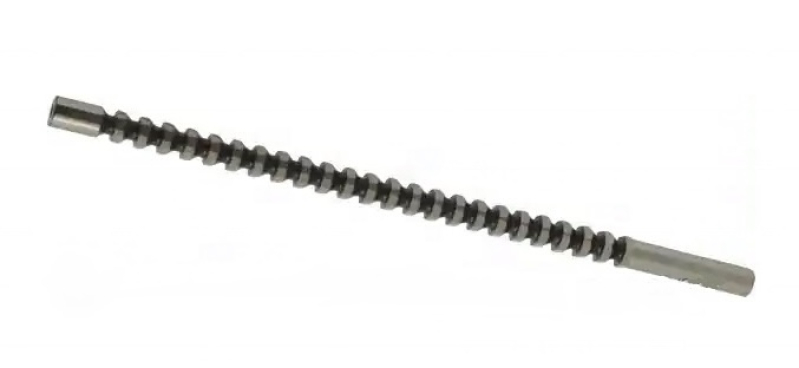

Задать вопрос о товареПротяжка круглая ф 80 мм, 2400-0477. Формирует профиль за один рабочий ход: зубья расположены с подъемом, и каждый следующий снимает свой слой — точность и чистота получаются сразу, без последующей обработки.
Тип и размеры соответствуют ГОСТ 20365-74 (Протяжки круглые переменного резания диаметром от 14 до 90 мм. Конструкция и размеры).
Текст стандарта: ГОСТ 20365-74.
Протягивание — операция массового производства: инструмент дорогой, но обрабатывает профиль за один ход с точностью, которую иначе получают долблением плюс шлифованием. Шпоночные протяжки работают через направляющую втулку в готовом отверстии, круглые и шлицевые протягивают само отверстие. Между проходами инструмент промывают: стружка в стружечной канавке царапает обработанную поверхность.
Общая длина 1130 мм должна укладываться в ход станка. Обозначение 2400-0477 — заводской шифр типоразмера, по нему заказывают повтор.
Что делать, если протяжка оставляет задиры?
Промыть стружечные канавки и проверить смазку: налипшая стружка царапает поверхность. Также задиры дает затупленный инструмент — его отправляют на переточку, а не догружают подачей.
Инструмент можно перетачивать?
Да, при условии сохранения геометрии режущей части. Переточка выполняется на инструментальном станке соответствующим кругом; правка вручную портит профиль и делает инструмент непригодным.
Что нужно для работы шпоночной протяжкой?
Протяжной станок или пресс, направляющая втулка под диаметр отверстия детали и подкладки для набора глубины паза. Без втулки протяжку уводит и ломает.
Как подобрать: размер и поле допуска берут по чертежу соединения, а перед заказом проверяют ход станка и наличие направляющей втулки под диаметр отверстия детали.
| Протяжка круглая ф 30 мм А L=630 мм Артикул: | ⌀30 | — | — | — | — | 1 шт | 5100 ₴ В корзину✓ В корзине | |
| Протяжка 2400-0339 ф45 Артикул: | ⌀45 | — | — | — | — | 1 шт | Цена по запросу Узнать цену | |
| Протяжка круглая 30 А z=32 Lобщ 780мм 2400-0247 Артикул: | — | — | — | — | — | 1 шт | 1390 ₴ В корзину✓ В корзине | |
| Протяжка круглая ф 17мм А Р6М5 2000-0097 L=490 мм Артикул: | ⌀17 | — | — | — | — | 2 шт | 1650 ₴ В корзину✓ В корзине | |
| Протяжка круглая 35 Н9 z=32 Lобщ 935мм 2400-0286 Артикул: | — | — | — | — | — | 1 шт | 2085 ₴ В корзину✓ В корзине | |
| Протяжка круглая ф 20мм Р6М5 L=700 мм Артикул: | ⌀20 | — | — | — | — | 1 шт | 2475 ₴ В корзину✓ В корзине |
