Расточная головка 36-50 черновая раздвижная ABHR-D36x50-W25-L170-CC06 под пластину CCMT 0602.. AKKO

Расточная головка ABHR-D36x50-W25-L170-CC06 — растачивает отверстие в заданном диапазоне диаметров: размер выставляется картриджем по нониусу, а не подбором инструмента под каждый диаметр. Основные данные: угол врезки 90°; система сож Есть; задний угол пластины 7° (C). Сменная пластина CC.. 0602.. (ISO).

Практика применения

Расточная оснастка применяется там, где нужно получить отверстие точнее и ровнее, чем дает сверло или зенкер: посадочные диаметры, соосные отверстия, обработка в корпусных деталях. Диаметр настраивается по лимбу, поэтому один комплект закрывает диапазон размеров.

Назначение и подбор

Расточная головка ABHR-D36x50-W25-L170-CC06 растачивает отверстие в заданном диапазоне диаметров: размер выставляется картриджем по нониусу, а не подбором инструмента под каждый диаметр. Подбор идет от присоединительных размеров: они и определяют, встанет деталь в вашу оснастку или нет. Гнездо рассчитано на пластину CC.. (ISO), и это первое, что сверяют при заказе.

Все числа в карточке взяты из данных поставщика по этой позиции. Если нужного размера в списке нет, значит его нет и в паспорте: уточняйте у менеджера, а не подбирайте по аналогии с соседним артикулом.

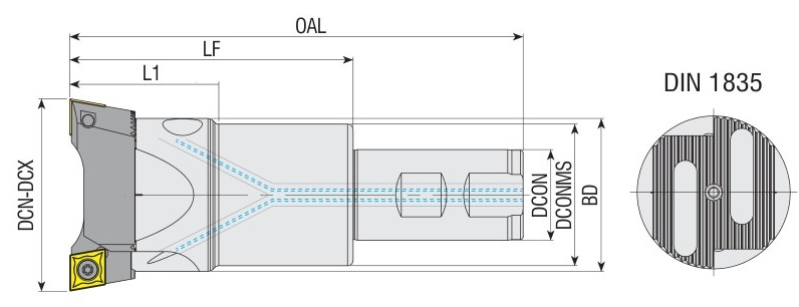

Характеристики

Обозначение

ABHR-D36x50-W25-L170-CC06

Угол врезки

90°

Система СОЖ

Есть

Задний угол пластины

7° (C)

Форма режущей пластины

Ромб 80° (C)

Режущая пластина

CC.. 0602.. (ISO)

Картридж

AK.. 36-50 (AKKO)

Длина головки, мм

114

Общая длина, мм

170

Диаметр головки, мм

32

Диаметр хвостовика, мм

25

Диаметр расточки, мм

36-50

Ближайший отечественный стандарт — по ГОСТ 22393-77 (Головки расточные универсальные. Основные размеры).

Тексты стандартов: ГОСТ 22393-77.

Частые вопросы

Что не входит в поставку

сменные пластины и крепеж заказываются отдельно, если в наименовании не сказано иначе.

Есть ли аналог другого производителя

присоединительные размеры у этой группы не нормированы стандартом, поэтому замена подбирается по размерам, а не по названию серии.

Чего нет в описании

того, чего нет в паспорте позиции. Недостающие размеры уточняйте у менеджера: досочинять их в карточке мы не будем.

Преимущества

• ✓ Расточная головка серии AKKO с заводскими присоединительными размерами
• ✓ Сменная пластина CC.. 0602.. (ISO): меняется кромка, а не инструмент
• ✓ Головка идет без картриджей: их подбирают по диаметру растачивания и заказывают отдельно
• ✓ Отгрузка со склада, доставка Новой Почтой по Украине

Сопутствующие товары

• ✓ Резец токарный расточной с охлаждением A08H SCLCR 06 под пластину CC.. 0602 державка AKKO
• ✓ Резец токарный расточной с охлаждением A10H SCLCR 06 под пластину CC.. 0602 державка AKKO
• ✓ Резец токарный расточной с охлаждением A08H SCLCL 06 под пластину CC.. 0602 державка AKKO
• ✓ Резец токарный расточной с охлаждением A10H SCLCL 06 под пластину CC.. 0602 державка AKKO

Пластины к этому инструменту

• ✓ Твердосплавная пластина токарная CCMT 060204-CM AU2040BZ AGIR
• ✓ Твердосплавная пластина токарная CCMT 060202-OF AMS1035C AGIR
• ✓ Твердосплавная пластина токарная CCMT 060204-SL SMS2035BZ SUMTOM
• ✓ Твердосплавная пластина токарная CCMT 060202-SL AMS1035C AGIR
• ✓ Твердосплавная пластина токарная CCMT 060204-HQ AP2045B AGIR
• ✓ Твердосплавная пластина токарная CCMT 060202-SL AP1535Y AGIR

Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
