UAРазвертка с направляющей ф 50 мм H7 9ХС. Чистовое развертывание отверстий: стабильный диаметр, гладкая стенка, точная геометрия. Ручная развертка ф 50 мм с гладкой направляющей и винтовым зубом.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

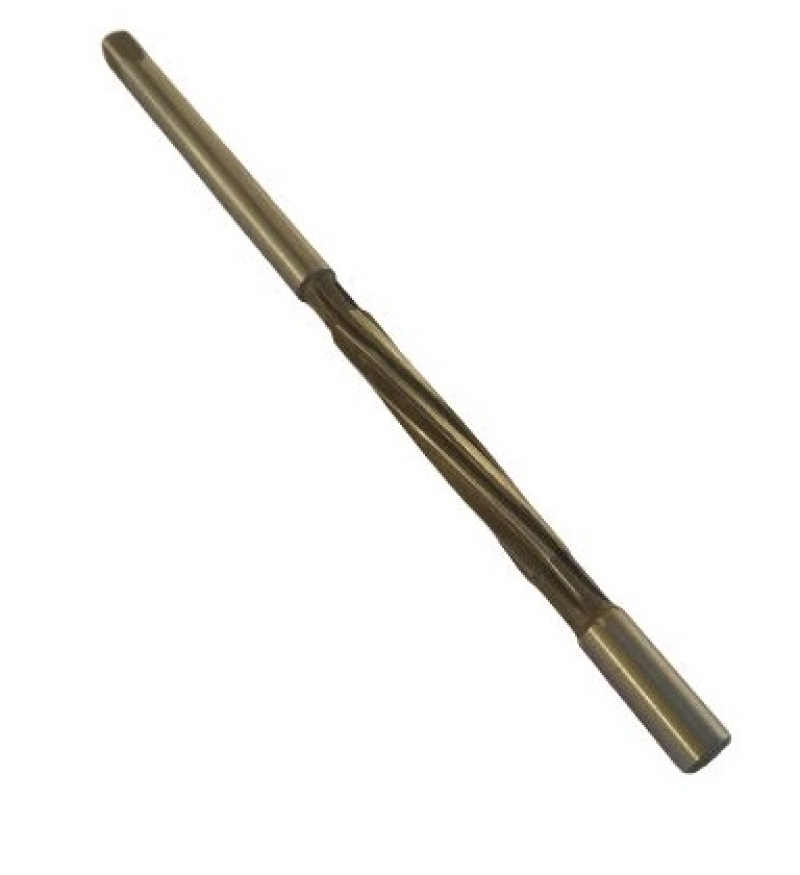

Задать вопрос о товареРучная развертка ф 50 мм с гладкой направляющей и винтовым зубом. Направляющая цапфа базирует инструмент по готовому участку отверстия — развертывание идет строго соосно, без увода.
Развертывание — финишная операция: инструмент снимает припуск в сотые–десятые доли миллиметра и формирует точную геометрию отверстия. Сверло такой результат не дает — после него остаются огранка и разбивка, которые развертка убирает за счет большого числа кромок и малой подачи на зуб.
Тексты стандартов: ГОСТ 1523-81, ГОСТ 13779-77.
Поле допуска H7: развертка выполнена под отверстие 7-го квалитета — фактический размер режущей части смещен внутрь поля допуска отверстия с учетом разбивки. Легированная инструментальная сталь 9ХС — типовой материал ручного инструмента, затачивается простым абразивом.
Припуск под чистовое развертывание для диаметра 50 мм — ориентировочно 0,25–0,4 мм на диаметр (по справочникам технолога). Диаметр подготовительного сверла: d = D − припуск ≈ 49,6–49,75 мм. Если припуск больше, его делят на черновое и чистовое развертывание, оставляя под чистовой проход 0,2 мм.
Зачем развертке гладкая направляющая?
Пилотный поясок базируется по готовому участку отверстия и не дает инструменту увести ось — критично при ремонте клапанных направляющих и длинных втулок.
Сколько металла оставлять под развертывание?
Сотые–десятые доли миллиметра на диаметр в зависимости от размера; при большем припуске развертка не режет, а давит, теряя и размер, и чистоту. Ориентиры даны в блоке о припуске.
Нужно ли вращать развертку обратно при выводе?
Развертку выводят, продолжая вращение по часовой стрелке. Обратный ход затягивает стружку под кромки и оставляет продольные риски на стенках отверстия.
| Развертка ручная шкворневая ф 13.9 H7 удлиненная с направляющей 280х60 ВИЗ СССР Артикул: | ⌀13.9 | — | — | — | — | 8 шт | 375 ₴ В корзину✓ В корзине | |
| Развертка ручная шкворневая ф 19.25 удлиненная с направляющей 225х85 Сестрорецк СССР Артикул: | ⌀19.25 | — | — | — | — | 7 шт | 450 ₴ В корзину✓ В корзине |
| Развертка ручная ф 8.99 с гладкой направляющей винтовой зуб 9ХС Артикул: | ⌀8.99 | — | — | — | — | 13 шт | 292 ₴ В корзину✓ В корзине | |
| Развертка ручная ф 8.02 с гладкой направляющей винтовой зуб OTTIMO Артикул: | ⌀8.02 | — | — | — | — | 58 шт | 550 ₴ В корзину✓ В корзине | |
| Развертка ручная ф 8.01 с гладкой направляющей винтовой зуб OTTIMO Артикул: | ⌀8.01 | — | — | — | — | 61 шт | 550 ₴ В корзину✓ В корзине | |
| Развертка ручная ф 8.03 с гладкой направляющей винтовой зуб OTTIMO Артикул: | ⌀8.03 | — | — | — | — | 61 шт | 550 ₴ В корзину✓ В корзине |
Цены и наличие актуальны на 29 сентября 2026
