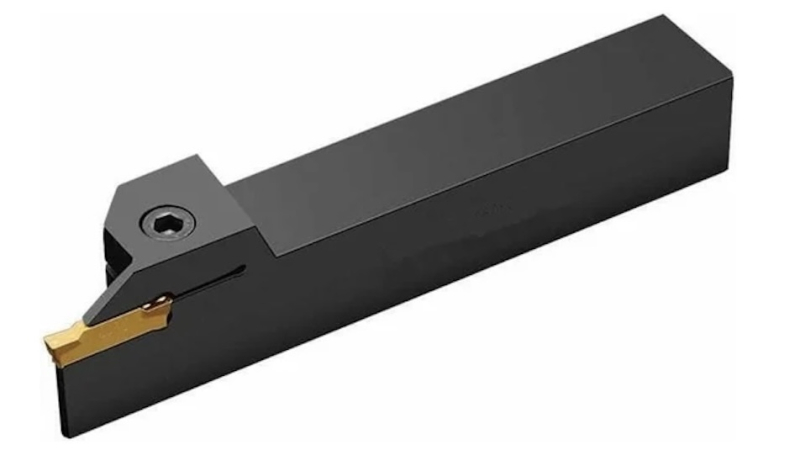

Резец канавочный 32х32 с механическим креплением твердосплавных пластин правый

Резец канавочный сборный — сечение державки 32×32 мм. Применяется для проточки канавок и отрезки заготовки сменной пластиной.

Совместимость и подбор

Резец встает в резцедержатель под сечение 32×32 мм. Первая величина подбирается под резцедержатель, вторая — под гнездо корпуса.

Посадка в резцедержатель

квадратное сечение 32×32 мм

Исполнение

правый — правый резец работает подачей справа налево, к патрону

Назначение и область применения

Резец предназначен для проточки наружных канавок и отрезки заготовки. Ширина канавки равна ширине пластины, глубина ограничена вылетом пластины из державки.

Корпус к обрабатываемому материалу отношения не имеет: он задает геометрию установки пластины и жесткость. Группу материалов, скорость резания и стойкость определяет марка сплава пластины и ее покрытие.

Ширина канавки равна ширине пластины и не регулируется: под другую ширину берут другую пластину. Глубина ограничена вылетом пластины из корпуса, а на отрезке — еще и жесткостью: чем дальше от резцедержателя работает кромка, тем ниже допустимая подача.

Отрезка ведется без остановки подачи до конца: если притормозить у оси, на детали остается бобышка, а кромка получает удар при повторном врезании. Подачу к центру снижают примерно вдвое — скорость резания там падает до нуля.

Характеристики

Тип инструмента

Резец канавочный сборный

Крепление пластины

механическое

Сечение державки

32×32 мм

Исполнение

Правый

Артикул

SP-13295

Частые вопросы

Резец можно перетачивать?

Державку не перетачивают, и это не нужно: изнашивается пластина, корпус остается в работе. При выработке гнезда меняется опорная пластина, при срыве резьбы под винт корпус ремонтируется или списывается.

Подойдет ли резец к моему резцедержателю?

Проверяйте по высоте державки: 32 мм. Ширина 32 мм влияет только на габарит, а высота задает положение вершины относительно оси центров. Если резцедержатель рассчитан на меньшее сечение, резец не встанет; если на большее, вершину придется поднимать подкладками, и жесткость падает.

Чем правый резец отличается от левого?

Направлением рабочей подачи. Правый режет при движении суппорта справа налево, к патрону; левый — слева направо, от патрона. Эта позиция — правый. Зеркальную обработку левым резцом правым не заменить: гнездо и угол в плане несимметричны.

Преимущества

• Смена кромки без снятия резца: размерная настройка станка сохраняется
• Стальной корпус переживает десятки пластин: расход идет только на режущую часть
• Один корпус закрывает несколько групп материалов сменой марки пластины
