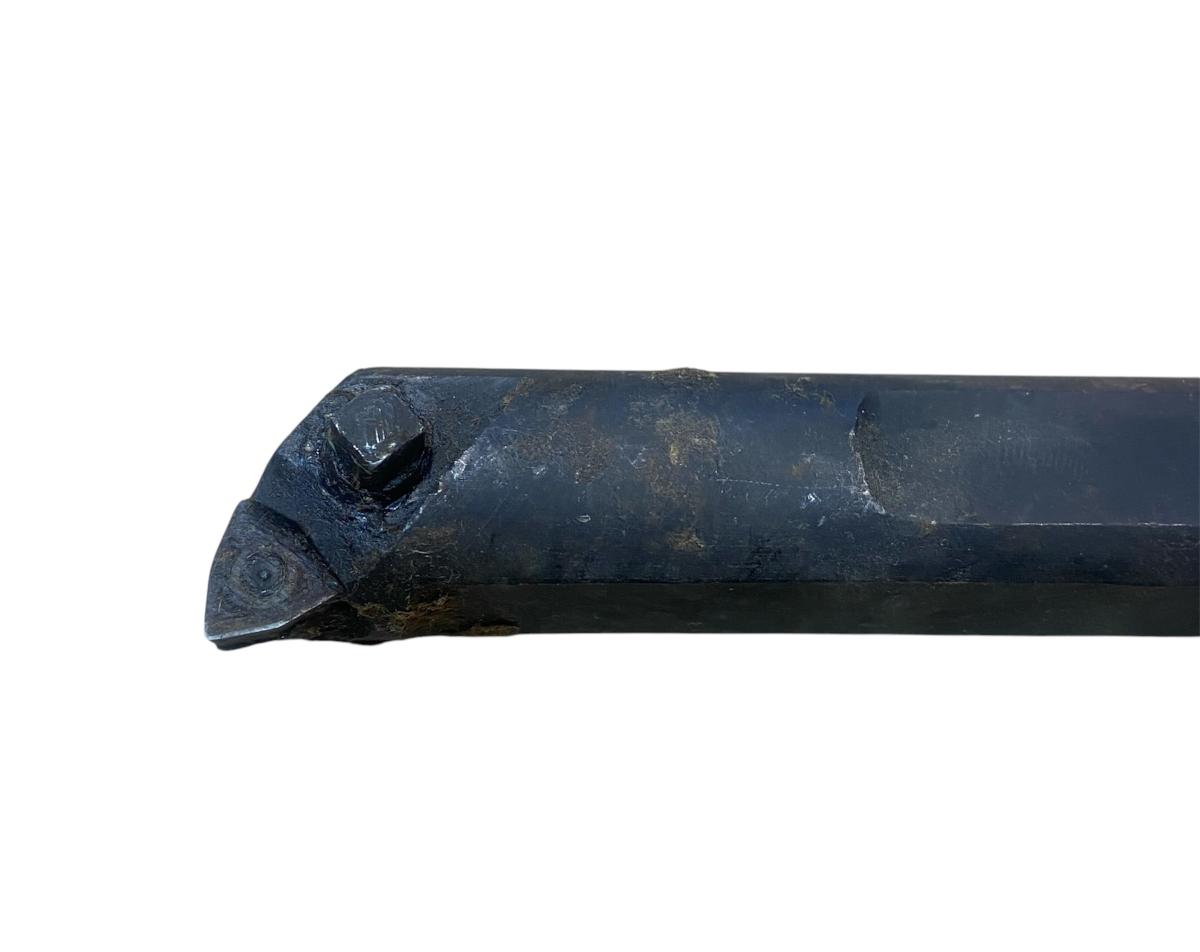

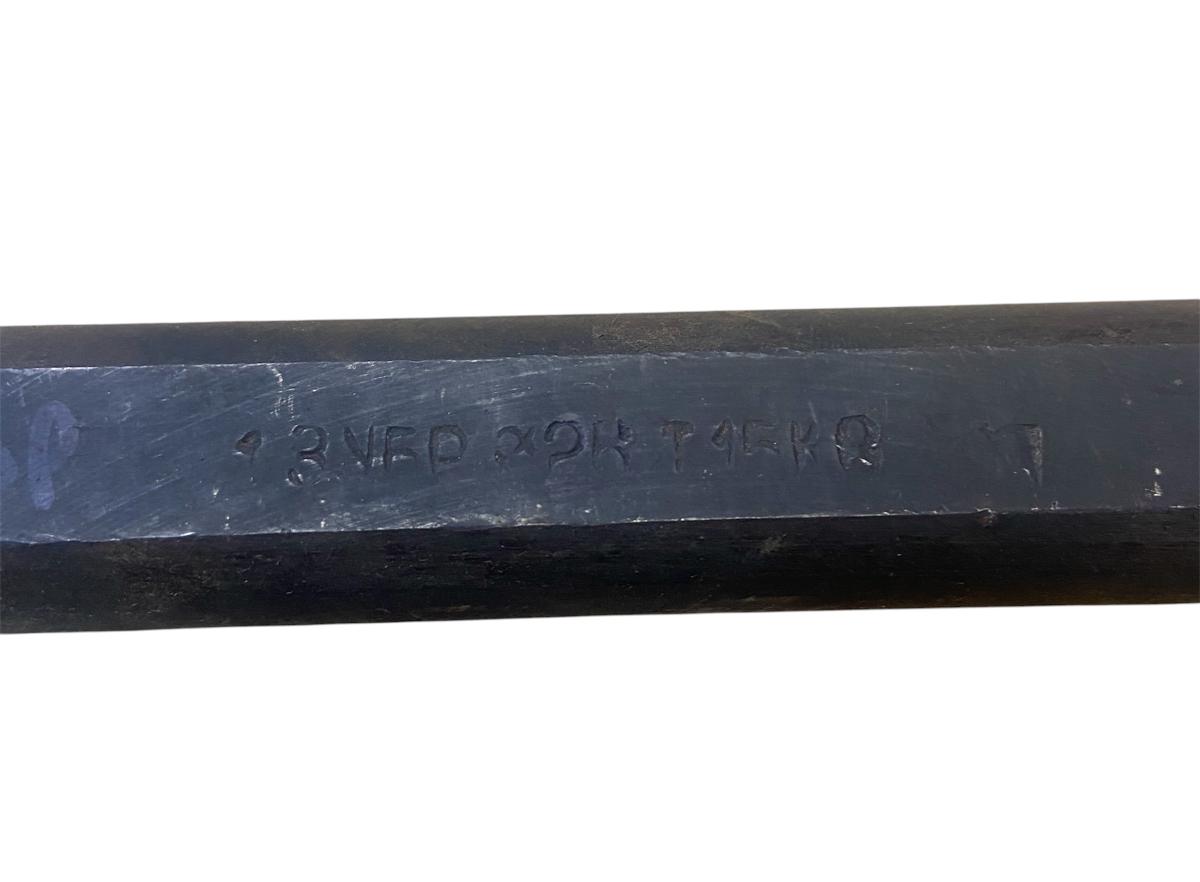

Резец под пластину 02114-060308 Т15К6 расточной с механическим креплением ф25 90град. L250 ЗУБР

Резец расточной сборный под пластину 02114-060308 — общая длина 250 мм, диаметр оправки 25 мм. Оправка ставится в резцедержатель или во втулку задней бабки и растачивает отверстие сменной пластиной, без переточек. Производитель — ЗУБР.

Совместимость и подбор

Оправка зажимается за цилиндрический хвостовик 25 мм, режущую кромку задает пластина 02114-060308.

Сменная пластина

02114-060308, форма тригон 80°

Размер пластины

6 мм по режущей кромке, толщина 3,18 мм, радиус при вершине 0,8 мм

Общая длина державки

250 мм

Главный угол в плане

90° — продольное точение с подрезкой уступа под прямым углом

Число режущих кромок на пластине

6 (пластина двусторонняя)

Взаимозаменяемость

любая пластина того же обозначения независимо от изготовителя: посадочные размеры заданы ISO 1832

Назначение и область применения

Оправка предназначена для растачивания отверстий на токарных станках. Хвостовик зажимается в резцедержателе, режущая кромка вынесена на торец: диаметр обработки ограничен снизу габаритом головки, сверху — вылетом и жесткостью оправки.

Пластина с задним углом 0° устанавливается в гнездо с наклоном и работает обеими сторонами, поэтому кромок вдвое больше, чем углов. Для стальной оправки рабочий вылет держат в пределах четырех диаметров хвостовика — для 25 мм это примерно 100 мм. Дальше начинаются вибрации, и подачу приходится снижать.

Область применения по обрабатываемым материалам задает не державка, а марка и покрытие пластины: один и тот же корпус работает по конструкционной стали, по чугуну и по нержавеющей стали при смене пластины.

Гнездо под пластину и опорную подкладку обрабатывается по посадочным размерам стандарта, поэтому пластина садится без зазора и без подгонки. Зазор в гнезде — первая причина выкрашивания кромки на прерывистом резании: пластина микросмещается под ударом, и нагрузка приходится на угол.

Вершина пластины выставляется по оси центров: подъем вершины уменьшает фактический задний угол, опускание — передний. На диаметрах до 30 мм отклонение в 0,5 мм уже видно по качеству торца и по форме стружки.

Характеристики

Тип инструмента

Резец расточной сборный

Крепление пластины

механическое

Диаметр хвостовика

25 мм

Общая длина

250 мм

Обозначение пластины

02114-060308

Форма пластины

тригон 80°, угол при вершине 80°

Длина режущей кромки

6 мм

Толщина пластины

3,18 мм

Радиус при вершине

0,8 мм

Задний угол пластины

0°

Число режущих кромок

6

Главный угол в плане

90°

Производитель

ЗУБР

Артикул

SP-38027

Что означает обозначение пластины 02114-060308

02114

02114 — это группа пластины: тригон 80°, без задних углов, с отверстием.

06

06 — это длина режущей кромки: 6 мм.

03

03 — это толщина пластины: 3,18 мм.

08

08 — это радиус при вершине: 0,8 мм.

Подача и глубина резания: что ограничивает державка

Скорость резания задает марка пластины и обрабатываемый материал, а державка ограничивает два других параметра — подачу и глубину. Ниже расчет под радиус при вершине 0,8 мм этой позиции.

Подача считана по формуле Ra ≈ f² / (8·r) при r = 0,8 мм; значения округлены вниз. Предельная глубина резания a_p ≈ 0,67·l·sinφ = 0,67·6·sin90° ≈ 4 мм: дальше в работу входит больше двух третей кромки и растет риск выкрашивания. Значения даны для установившегося резания без удара.

Частые вопросы

Встанет ли пластина другого изготовителя?

Да, если совпадает обозначение. Посадочные размеры сменных пластин заданы ISO 1832, поэтому 02114-060308 одного завода взаимозаменяема с 02114-060308 другого. Различаться будут марка сплава, покрытие и геометрия стружколома — на посадку в гнездо это не влияет.

Сколько раз можно повернуть пластину?

6 раз: пластина тригон 80° имеет 3 угла и она двусторонняя. Кромка меняется поворотом пластины в гнезде, снимать резец из резцедержателя не нужно: размерная настройка станка сохраняется.

Резец можно перетачивать?

Державку не перетачивают, и это не нужно: изнашивается пластина, корпус остается в работе. При выработке гнезда меняется опорная пластина, при срыве резьбы под винт корпус ремонтируется или списывается.

Какой вылет оправки допустим?

Для стальной оправки ф25 мм рабочий предел — около 100 мм, то есть четыре диаметра. На большем вылете жесткость падает кубически: появляются вибрации и конусность отверстия.

Преимущества

• 6 режущих кромок на одной пластине, переточка не нужна
• Смена кромки без снятия резца: размерная настройка станка сохраняется
• Стальной корпус переживает десятки пластин: расход идет только на режущую часть
• Гнездо под пластину выполнено по посадочным размерам стандарта — подгонка не нужна
