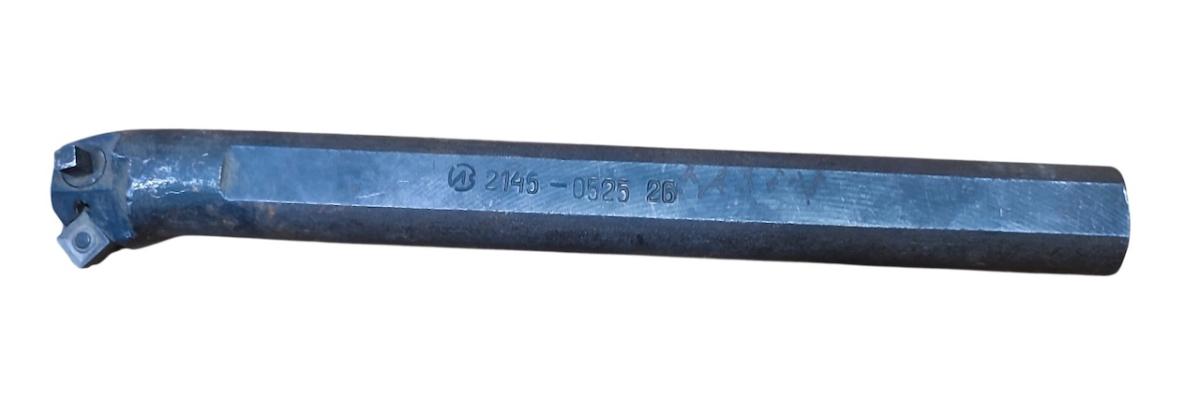

Резец под пластину 03114-090308 расточной с механическим креплением ф26 45град. L250 правый

Резец расточной сборный под пластину 03114-090308 — общая длина 250 мм, диаметр оправки 26 мм. Оправка ставится в резцедержатель или во втулку задней бабки и растачивает отверстие сменной пластиной, без переточек.

Совместимость и подбор

Оправка зажимается за цилиндрический хвостовик 26 мм, режущую кромку задает пластина 03114-090308. Первая величина подбирается под резцедержатель, вторая — под гнездо корпуса.

Сменная пластина

03114-090308, форма квадратная

Размер пластины

9 мм по режущей кромке, толщина 3,18 мм, радиус при вершине 0,8 мм

Общая длина державки

250 мм

Главный угол в плане

45° — точение с подрезкой торца и снятием фаски одной установкой

Исполнение

правый — правый резец работает подачей справа налево, к патрону

Число режущих кромок на пластине

8 (пластина двусторонняя)

Взаимозаменяемость

любая пластина того же обозначения независимо от изготовителя: посадочные размеры заданы ISO 1832

Назначение и область применения

Оправка предназначена для растачивания отверстий на токарных станках. Хвостовик зажимается в резцедержателе, режущая кромка вынесена на торец: диаметр обработки ограничен снизу габаритом головки, сверху — вылетом и жесткостью оправки.

Пластина с задним углом 0° устанавливается в гнездо с наклоном и работает обеими сторонами, поэтому кромок вдвое больше, чем углов. Для стальной оправки рабочий вылет держат в пределах четырех диаметров хвостовика — для 26 мм это примерно 104 мм. Дальше начинаются вибрации, и подачу приходится снижать.

Корпус к обрабатываемому материалу отношения не имеет: он задает геометрию установки пластины и жесткость. Группу материалов, скорость резания и стойкость определяет марка сплава пластины и ее покрытие.

Вылет из резцедержателя держат минимальным, ровно таким, чтобы корпус не задевал патрон и заднюю бабку. Жесткость падает пропорционально кубу вылета, и лишние 20 мм на черновом проходе дают вибрацию, которую потом лечат снижением подачи.

Вершина пластины выставляется по оси центров: подъем вершины уменьшает фактический задний угол, опускание — передний. На диаметрах до 30 мм отклонение в 0,5 мм уже видно по качеству торца и по форме стружки.

Характеристики

Тип инструмента

Резец расточной сборный

Крепление пластины

механическое

Диаметр хвостовика

26 мм

Общая длина

250 мм

Обозначение пластины

03114-090308

Форма пластины

квадратная, угол при вершине 90°

Длина режущей кромки

9 мм

Толщина пластины

3,18 мм

Радиус при вершине

0,8 мм

Задний угол пластины

0°

Число режущих кромок

8

Главный угол в плане

45°

Исполнение

Правый

Артикул

SP-38086

Что означает обозначение пластины 03114-090308

03114

03114 — это группа пластины: квадратная, без задних углов, с отверстием.

09

09 — это длина режущей кромки: 9 мм.

03

03 — это толщина пластины: 3,18 мм.

08

08 — это радиус при вершине: 0,8 мм.

Подача и глубина резания: что ограничивает державка

Скорость резания задает марка пластины и обрабатываемый материал, а державка ограничивает два других параметра — подачу и глубину. Ниже расчет под радиус при вершине 0,8 мм этой позиции.

Подача считана по формуле Ra ≈ f² / (8·r) при r = 0,8 мм; значения округлены вниз. Предельная глубина резания a_p ≈ 0,67·l·sinφ = 0,67·9·sin45° ≈ 4,5 мм: дальше в работу входит больше двух третей кромки и растет риск выкрашивания. Чистовой проход считают по нижней строке таблицы.

Частые вопросы

Встанет ли пластина другого изготовителя?

Да, если совпадает обозначение. Посадочные размеры сменных пластин заданы ISO 1832, поэтому 03114-090308 одного завода взаимозаменяема с 03114-090308 другого. Различаться будут марка сплава, покрытие и геометрия стружколома — на посадку в гнездо это не влияет.

Сколько раз можно повернуть пластину?

8 раз: пластина квадратная имеет 4 угла и она двусторонняя. Кромка меняется поворотом пластины в гнезде, снимать резец из резцедержателя не нужно: размерная настройка станка сохраняется.

Резец можно перетачивать?

Державку не перетачивают, и это не нужно: изнашивается пластина, корпус остается в работе. При выработке гнезда меняется опорная пластина, при срыве резьбы под винт корпус ремонтируется или списывается.

Чем правый резец отличается от левого?

Направлением рабочей подачи. Правый режет при движении суппорта справа налево, к патрону; левый — слева направо, от патрона. Эта позиция — правый. Зеркальную обработку левым резцом правым не заменить: гнездо и угол в плане несимметричны.

Преимущества

• 8 режущих кромок на одной пластине, переточка не нужна
• Один корпус закрывает несколько групп материалов сменой марки пластины
• Смена кромки без снятия резца: размерная настройка станка сохраняется
• Стальной корпус переживает десятки пластин: расход идет только на режущую часть
