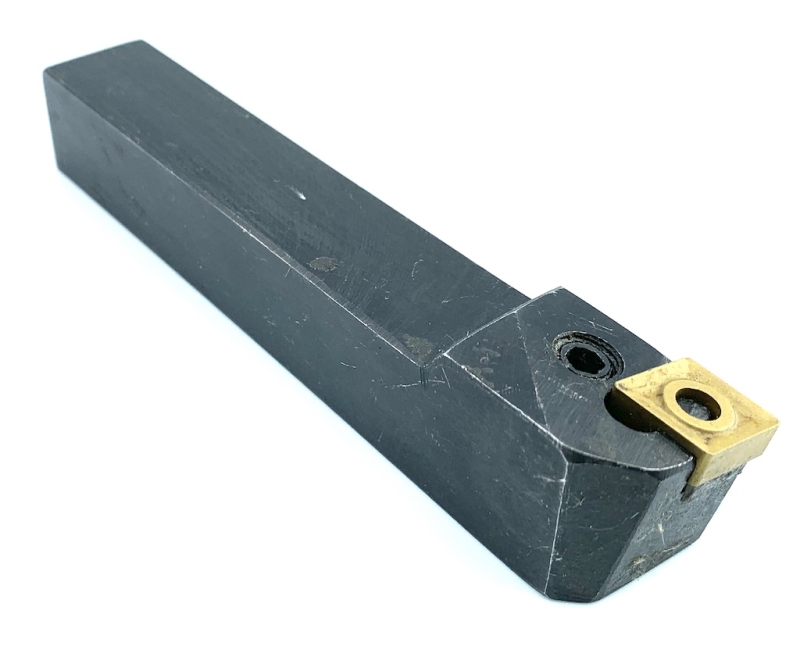

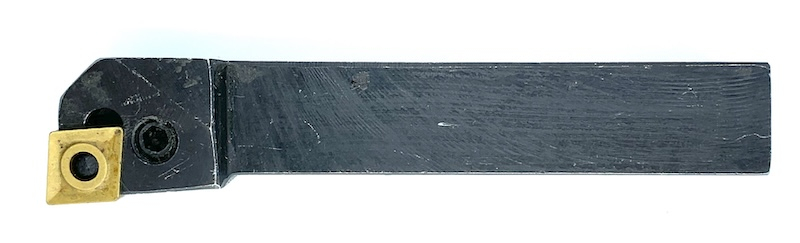

Резец токарный сборный PCLNR — сечение державки 25×25 мм, общая длина 150 мм, под сменную пластину 05114-190612. Главный угол в плане 95°, рабочая операция — продольное точение с подрезкой уступа под прямым углом.
Совместимость и подбор
Резец встает в резцедержатель под сечение 25×25 мм, режущую кромку задает пластина 05114-190612. Первая величина подбирается под резцедержатель, вторая — под гнездо корпуса.
- Сменная пластина
- 05114-190612, форма ромбическая 80°
- Размер пластины
- 19 мм по режущей кромке, толщина 6,35 мм, радиус при вершине 1,2 мм
- Посадка в резцедержатель
- квадратное сечение 25×25 мм
- Общая длина державки
- 150 мм
- Главный угол в плане
- 95° — продольное точение с подрезкой уступа под прямым углом
- Исполнение
- правый — правый резец работает подачей справа налево, к патрону
- Число режущих кромок на пластине
- 8 (пластина двусторонняя)
- Взаимозаменяемость
- любая пластина того же обозначения независимо от изготовителя: посадочные размеры заданы ISO 1832
Назначение и область применения
Резец предназначен для токарной обработки наружных поверхностей на станках токарной группы, включая станки с ЧПУ и гибкие производственные системы. Режущий элемент — сменная многогранная пластина, закрепленная в гнезде державки механически: переточка не требуется, при затуплении кромка меняется поворотом пластины.
Угол в плане 95° дает прямой уступ без остаточного пояска и почти не создает радиальной составляющей силы резания. Это рабочий вариант для нежестких валов и тонкостенных деталей. Пластина с задним углом 0° устанавливается в гнездо с наклоном и работает обеими сторонами, поэтому кромок вдвое больше, чем углов.
Корпус к обрабатываемому материалу отношения не имеет: он задает геометрию установки пластины и жесткость. Группу материалов, скорость резания и стойкость определяет марка сплава пластины и ее покрытие.
Вылет из резцедержателя держат минимальным, ровно таким, чтобы корпус не задевал патрон и заднюю бабку. Жесткость падает пропорционально кубу вылета, и лишние 20 мм на черновом проходе дают вибрацию, которую потом лечат снижением подачи.
Вершина пластины выставляется по оси центров: подъем вершины уменьшает фактический задний угол, опускание — передний. На диаметрах до 30 мм отклонение в 0,5 мм уже видно по качеству торца и по форме стружки.
Характеристики
- Тип инструмента
- Резец токарный сборный
- Обозначение державки
- PCLNR 2525 M19
- Крепление пластины
- рычажное крепление за отверстие пластины
- Сечение державки
- 25×25 мм
- Общая длина
- 150 мм
- Обозначение пластины
- 05114-190612
- Форма пластины
- ромбическая 80°, угол при вершине 80°
- Длина режущей кромки
- 19 мм
- Толщина пластины
- 6,35 мм
- Радиус при вершине
- 1,2 мм
- Задний угол пластины
- 0°
- Число режущих кромок
- 8
- Главный угол в плане
- 95°
- Исполнение
- Правый
- Система обозначения
- ГОСТ 26476-85 (ISO 5608)
- Артикул
- SP-23251
Что означает обозначение PCLNR
- P
- P — это способ крепления пластины: рычажное крепление за отверстие пластины.
- C
- C — это форма пластины: ромбическая 80°.
- L
- L — это тип державки: главный угол в плане 95°, головка отогнутая.
- N
- N — это задний угол пластины: 0°.
- R
- R — это направление резца: правый.
- 2525
- 2525 — это сечение державки: высота 25 мм, ширина 25 мм.
- M
- M — это код общей длины: 150 мм.
- 19
- 19 — это размер пластины по режущей кромке: 19 мм.
Что означает обозначение пластины 05114-190612
- 05114
- 05114 — это группа пластины: ромбическая 80°, без задних углов, с отверстием.
- 19
- 19 — это длина режущей кромки: 19 мм.
- 06
- 06 — это толщина пластины: 6,35 мм.
- 12
- 12 — это радиус при вершине: 1,2 мм.
Подача и глубина резания: что ограничивает державка
Скорость резания задает марка пластины и обрабатываемый материал, а державка ограничивает два других параметра — подачу и глубину. Ниже расчет под радиус при вершине 1,2 мм этой позиции.
| Шероховатость | Подача, не более |
|---|
| Ra 6,3 | 0,25 мм/об |
| Ra 3,2 | 0,18 мм/об |
| Ra 1,6 | 0,12 мм/об |
Подача считана по формуле Ra ≈ f² / (8·r) при r = 1,2 мм; значения округлены вниз. Предельная глубина резания ap ≈ 0,67·l·sinφ = 0,67·19·sin90° ≈ 12,5 мм: дальше в работу входит больше двух третей кромки и растет риск выкрашивания. Чистовой проход считают по нижней строке таблицы.
Частые вопросы
- Встанет ли пластина другого изготовителя?
- Да, если совпадает обозначение. Посадочные размеры сменных пластин заданы ISO 1832, поэтому 05114-190612 одного завода взаимозаменяема с 05114-190612 другого. Различаться будут марка сплава, покрытие и геометрия стружколома — на посадку в гнездо это не влияет.
- Сколько раз можно повернуть пластину?
- 8 раз: пластина ромбическая 80° имеет 4 угла и она двусторонняя. Кромка меняется поворотом пластины в гнезде, снимать резец из резцедержателя не нужно: размерная настройка станка сохраняется.
- Резец можно перетачивать?
- Державку не перетачивают, и это не нужно: изнашивается пластина, корпус остается в работе. При выработке гнезда меняется опорная пластина, при срыве резьбы под винт корпус ремонтируется или списывается.
- Подойдет ли резец к моему резцедержателю?
- Проверяйте по высоте державки: 25 мм. Ширина 25 мм влияет только на габарит, а высота задает положение вершины относительно оси центров. Если резцедержатель рассчитан на меньшее сечение, резец не встанет; если на большее, вершину придется поднимать подкладками, и жесткость падает.
Преимущества
- 8 режущих кромок на одной пластине, переточка не нужна
- Рычажное крепление освобождает переднюю поверхность: стружка сходит без задевания за прихват
- Стальной корпус переживает десятки пластин: расход идет только на режущую часть
- Один корпус закрывает несколько групп материалов сменой марки пластины
- Смена кромки без снятия резца: размерная настройка станка сохраняется
- Обозначение по ГОСТ 26476-85 (ISO 5608) — расходник покупается у любого поставщика
Соседние типоразмеры
- Сечение 32×25 мм
- Резец под пластину 05114-120408 PCLNR 32х25 P12 правый
- Сечение 40×40 мм
- Резец под пластину 05114-190612 PSKNR 4040 S19 KT908 PRAMET (SNMA 190612)
- Другая державка
- Резец MCLNR 2525 M19 под твердосплавную пластину 05114-190612 правый
- Сечение 32×32 мм
- Резец 32х32 под твердосплавную пластину 05114-190612 правый
- Пластина 12 мм
- Резец 25х25 под твердосплавную пластину 05114-120408 правый
Другие исполнения этой группы — в разделе резцы с механическим креплением т/с пластин гост 26611-85: там собраны державки под все формы пластин, сечения от 12×12 до 40×40 мм и оба направления подачи.
На что смотреть при заказе: Сначала сечение: резцедержатель под 25 мм по высоте, иначе вершина не встанет на ось центров. Затем пластина: 05114-190612, кромка 19 мм. Размер жестко связан с гнездом, соседний типоразмер не подойдет. И только потом марка сплава и радиус: 1,2 мм держит подачу до 0,18 мм/об при Ra 3,2.
