Резец под пластину 08116-190610-236 CKJNL 25х25 M19 левый

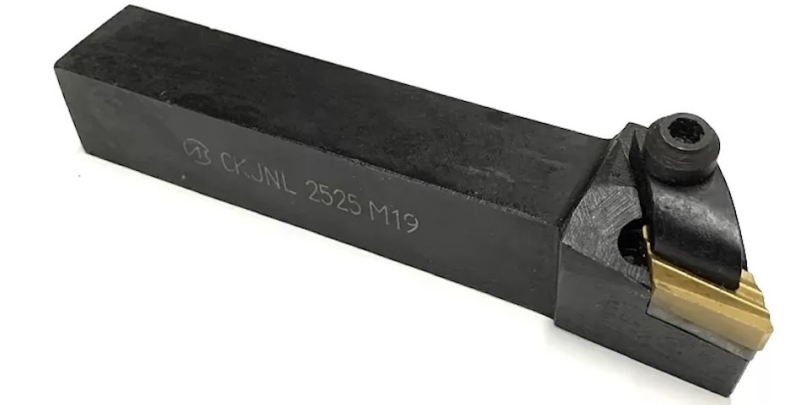

Резец токарный сборный CKJNL — сечение державки 25×25 мм, общая длина 150 мм, под сменную пластину 08116-190610-236. Главный угол в плане 93°, рабочая операция — продольное точение с подрезкой уступа под прямым углом.

Совместимость и подбор

Резец встает в резцедержатель под сечение 25×25 мм, режущую кромку задает пластина 08116-190610-236.

Сменная пластина

08116-190610-236, форма параллелограмм 55°

Размер пластины

19 мм по режущей кромке, толщина 6,35 мм

Посадка в резцедержатель

квадратное сечение 25×25 мм

Общая длина державки

150 мм

Главный угол в плане

93° — продольное точение с подрезкой уступа под прямым углом

Исполнение

левый — левый резец работает подачей слева направо, от патрона

Число режущих кромок на пластине

4 (пластина двусторонняя)

Взаимозаменяемость

любая пластина того же обозначения независимо от изготовителя: посадочные размеры заданы ISO 1832

Назначение и область применения

Резец работает по наружным поверхностям на токарных станках, включая станки с ЧПУ. Режущую кромку несет сменная многогранная пластина, зажатая в гнезде корпуса механически. Затупилась кромка — пластину поворачивают на следующий угол; заточной участок в этой схеме не нужен вовсе.

Угол в плане 93° дает прямой уступ без остаточного пояска и почти не создает радиальной составляющей силы резания. Это рабочий вариант для нежестких валов и тонкостенных деталей. Пластина с задним углом 0° устанавливается в гнездо с наклоном и работает обеими сторонами, поэтому кромок вдвое больше, чем углов.

Область применения по обрабатываемым материалам задает не державка, а марка и покрытие пластины: один и тот же корпус работает по конструкционной стали, по чугуну и по нержавеющей стали при смене пластины.

Гнездо под пластину и опорную подкладку обрабатывается по посадочным размерам стандарта, поэтому пластина садится без зазора и без подгонки. Зазор в гнезде — первая причина выкрашивания кромки на прерывистом резании: пластина микросмещается под ударом, и нагрузка приходится на угол.

Вершина пластины выставляется по оси центров: подъем вершины уменьшает фактический задний угол, опускание — передний. На диаметрах до 30 мм отклонение в 0,5 мм уже видно по качеству торца и по форме стружки.

Характеристики

Тип инструмента

Резец токарный сборный

Обозначение державки

CKJNL 2525

Крепление пластины

прихват сверху

Сечение державки

25×25 мм

Общая длина

150 мм

Обозначение пластины

08116-190610-236

Форма пластины

параллелограмм 55°, угол при вершине 55°

Длина режущей кромки

19 мм

Толщина пластины

6,35 мм

Задний угол пластины

0°

Число режущих кромок

4

Главный угол в плане

93°

Исполнение

Левый

Система обозначения

ГОСТ 26476-85 (ISO 5608)

Артикул

SP-17589

Что означает обозначение CKJNL

C

C — это способ крепления пластины: прихват сверху.

K

K — это форма пластины: параллелограмм 55°.

J

J — это тип державки: главный угол в плане 93°, головка отогнутая.

N

N — это задний угол пластины: 0°.

L

L — это направление резца: левый.

2525

2525 — это сечение державки: высота 25 мм, ширина 25 мм.

Что означает обозначение пластины 08116-190610-236

08116

08116 — это группа пластины: параллелограмм 55°, без задних углов, с отверстием.

19

19 — это длина режущей кромки: 19 мм.

06

06 — это толщина пластины: 6,35 мм.

236

236 — это дополнительный индекс исполнения пластины из каталожного обозначения.

Частые вопросы

Встанет ли пластина другого изготовителя?

Да, если совпадает обозначение. Посадочные размеры сменных пластин заданы ISO 1832, поэтому 08116-190610-236 одного завода взаимозаменяема с 08116-190610-236 другого. Различаться будут марка сплава, покрытие и геометрия стружколома — на посадку в гнездо это не влияет.

Сколько раз можно повернуть пластину?

4 раза: пластина параллелограмм 55° имеет 2 угла и она двусторонняя. Кромка меняется поворотом пластины в гнезде, снимать резец из резцедержателя не нужно: размерная настройка станка сохраняется.

Резец можно перетачивать?

Державку не перетачивают, и это не нужно: изнашивается пластина, корпус остается в работе. При выработке гнезда меняется опорная пластина, при срыве резьбы под винт корпус ремонтируется или списывается.

Подойдет ли резец к моему резцедержателю?

Проверяйте по высоте державки: 25 мм. Ширина 25 мм влияет только на габарит, а высота задает положение вершины относительно оси центров. Если резцедержатель рассчитан на меньшее сечение, резец не встанет; если на большее, вершину придется поднимать подкладками, и жесткость падает.

Преимущества

• 4 режущие кромки на одной пластине, переточка не нужна
• Смена кромки без снятия резца: размерная настройка станка сохраняется
• Обозначение по ГОСТ 26476-85 (ISO 5608) — расходник покупается у любого поставщика
• Крепление прихватом сверху держит пластину на черновых режимах и прерывистом резании
• Стальной корпус переживает десятки пластин: расход идет только на режущую часть
• Гнездо под пластину выполнено по посадочным размерам стандарта — подгонка не нужна

Соседние типоразмеры

Правое исполнение

Резец под твердосплавную пластину 08116-190610-136 2101-0643 25х25 (шифер) правый

Смежное исполнение

Резец под твердосплавную пластину 08116-190610-236 (шифер) левый

Другие исполнения этой группы — в разделе резцы с механическим креплением т/с пластин гост 26611-85: там собраны державки под все формы пластин, сечения от 12×12 до 40×40 мм и оба направления подачи.
