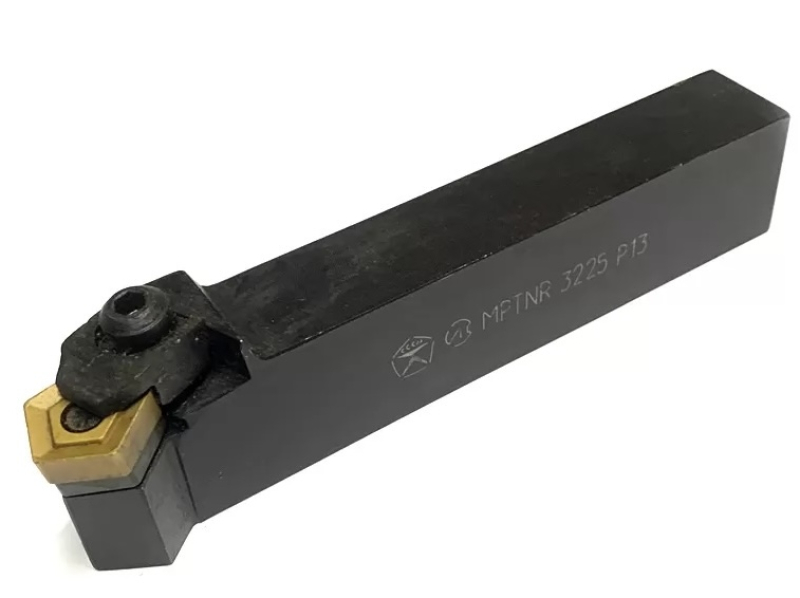

Резец токарный сборный MPTNR — сечение державки 32×25 мм, общая длина 170 мм, под сменную пластину 10114-130612. Главный угол в плане 60°, рабочая операция — продольное и поперечное точение без перестановки резца.
Совместимость и подбор
Резец встает в резцедержатель под сечение 32×25 мм, режущую кромку задает пластина 10114-130612.
- Сменная пластина
- 10114-130612, форма пятигранная
- Размер пластины
- 13 мм по режущей кромке, толщина 6,35 мм, радиус при вершине 1,2 мм
- Посадка в резцедержатель
- прямоугольное сечение 32×25 мм (высота × ширина)
- Общая длина державки
- 170 мм
- Главный угол в плане
- 60° — продольное и поперечное точение без перестановки резца
- Исполнение
- правый — правый резец работает подачей справа налево, к патрону
- Число режущих кромок на пластине
- 10 (пластина двусторонняя)
- Взаимозаменяемость
- любая пластина того же обозначения независимо от изготовителя: посадочные размеры заданы ISO 1832
Назначение и область применения
Резец предназначен для токарной обработки наружных поверхностей на станках токарной группы, включая станки с ЧПУ и гибкие производственные системы. Режущий элемент — сменная многогранная пластина, закрепленная в гнезде державки механически: переточка не требуется, при затуплении кромка меняется поворотом пластины.
Угол в плане 60° — компромисс между стойкостью кромки и доступом к уступу: резец точит по диаметру и подрезает торец без смены инструмента. Пластина с задним углом 0° устанавливается в гнездо с наклоном и работает обеими сторонами, поэтому кромок вдвое больше, чем углов.
Область применения по обрабатываемым материалам задает не державка, а марка и покрытие пластины: один и тот же корпус работает по конструкционной стали, по чугуну и по нержавеющей стали при смене пластины.
Гнездо под пластину и опорную подкладку обрабатывается по посадочным размерам стандарта, поэтому пластина садится без зазора и без подгонки. Зазор в гнезде — первая причина выкрашивания кромки на прерывистом резании: пластина микросмещается под ударом, и нагрузка приходится на угол.
Вершина пластины выставляется по оси центров: подъем вершины уменьшает фактический задний угол, опускание — передний. На диаметрах до 30 мм отклонение в 0,5 мм уже видно по качеству торца и по форме стружки.
Характеристики
- Тип инструмента
- Резец токарный сборный
- Обозначение державки
- MPTNR 3225 P13
- Крепление пластины
- прихват сверху и штифт в отверстии пластины
- Сечение державки
- 32×25 мм
- Общая длина
- 170 мм
- Обозначение пластины
- 10114-130612
- Форма пластины
- пятигранная, угол при вершине 108°
- Длина режущей кромки
- 13 мм
- Толщина пластины
- 6,35 мм
- Радиус при вершине
- 1,2 мм
- Задний угол пластины
- 0°
- Число режущих кромок
- 10
- Главный угол в плане
- 60°
- Исполнение
- Правый
- Система обозначения
- ГОСТ 26476-85 (ISO 5608)
- Артикул
- SP-20746
Что означает обозначение MPTNR
- M
- M — это способ крепления пластины: прихват сверху и штифт в отверстии пластины.
- P
- P — это форма пластины: пятигранная.
- T
- T — это тип державки: главный угол в плане 60°, головка отогнутая.
- N
- N — это задний угол пластины: 0°.
- R
- R — это направление резца: правый.
- 3225
- 3225 — это сечение державки: высота 32 мм, ширина 25 мм.
- P
- P — это код общей длины: 170 мм.
- 13
- 13 — это размер пластины по режущей кромке: 13 мм.
Что означает обозначение пластины 10114-130612
- 10114
- 10114 — это группа пластины: пятигранная, без задних углов, с отверстием.
- 13
- 13 — это длина режущей кромки: 13 мм.
- 06
- 06 — это толщина пластины: 6,35 мм.
- 12
- 12 — это радиус при вершине: 1,2 мм.
Подача и глубина резания: что ограничивает державка
Скорость резания задает марка пластины и обрабатываемый материал, а державка ограничивает два других параметра — подачу и глубину. Ниже расчет под радиус при вершине 1,2 мм этой позиции.
| Шероховатость | Подача, не более |
|---|
| Ra 6,3 | 0,25 мм/об |
| Ra 3,2 | 0,18 мм/об |
| Ra 1,6 | 0,12 мм/об |
Подача считана по формуле Ra ≈ f² / (8·r) при r = 1,2 мм; значения округлены вниз. Предельная глубина резания ap ≈ 0,67·l·sinφ = 0,67·13·sin60° ≈ 7,5 мм: дальше в работу входит больше двух третей кромки и растет риск выкрашивания. Значения даны для установившегося резания без удара.
Частые вопросы
- Встанет ли пластина другого изготовителя?
- Да, если совпадает обозначение. Посадочные размеры сменных пластин заданы ISO 1832, поэтому 10114-130612 одного завода взаимозаменяема с 10114-130612 другого. Различаться будут марка сплава, покрытие и геометрия стружколома — на посадку в гнездо это не влияет.
- Сколько раз можно повернуть пластину?
- 10 раз: пластина пятигранная имеет 5 углов и она двусторонняя. Кромка меняется поворотом пластины в гнезде, снимать резец из резцедержателя не нужно: размерная настройка станка сохраняется.
- Резец можно перетачивать?
- Державку не перетачивают, и это не нужно: изнашивается пластина, корпус остается в работе. При выработке гнезда меняется опорная пластина, при срыве резьбы под винт корпус ремонтируется или списывается.
- Подойдет ли резец к моему резцедержателю?
- Проверяйте по высоте державки: 32 мм. Ширина 25 мм влияет только на габарит, а высота задает положение вершины относительно оси центров. Если резцедержатель рассчитан на меньшее сечение, резец не встанет; если на большее, вершину придется поднимать подкладками, и жесткость падает.
Преимущества
- 10 режущих кромок на одной пластине, переточка не нужна
- Смена кромки без снятия резца: размерная настройка станка сохраняется
- Обозначение по ГОСТ 26476-85 (ISO 5608) — расходник покупается у любого поставщика
- Крепление прихватом сверху держит пластину на черновых режимах и прерывистом резании
- Стальной корпус переживает десятки пластин: расход идет только на режущую часть
- Гнездо под пластину выполнено по посадочным размерам стандарта — подгонка не нужна
Соседние типоразмеры
- Сечение 29×25 мм
- Резец под пластину 10114-130612 с механическим креплением 2102-0263, 29х25 правый
- Смежное исполнение
- Резец под пластину 10114-130612 с механическим креплением 2102-0265, 32х25 правый
- Сечение 36×25 мм
- Резец 2102-0267 36х25 под твердосплавную пластину 10114-130612 правый
- Сечение 29×20 мм
- Резец с механическим креплением 29х20 под твердосплавную пластину 10114-110408
- Сечение 25×25 мм
- Резец под пластину 10114-130612 MPTNR 2525 M13 правый
Другие исполнения этой группы — в разделе резцы с механическим креплением т/с пластин гост 26611-85: там собраны державки под все формы пластин, сечения от 12×12 до 40×40 мм и оба направления подачи.
Как подобрать: Сначала сечение: резцедержатель под 32 мм по высоте, иначе вершина не встанет на ось центров. Затем пластина: 10114-130612, кромка 13 мм. Размер жестко связан с гнездом, соседний типоразмер не подойдет. И только потом марка сплава и радиус: 1,2 мм держит подачу до 0,18 мм/об при Ra 3,2.
