Резец канавочный AIKT-K-L-16-2-T4 — внутренний резец под пластину MGM. 200 (KORLOY). Ширина реза 2 мм, глубина до 4 мм, державка Ø16 мм, длина 150 мм, исполнение левое. Область работы — канавки в отверстии. Минимальный диаметр отверстия 21 мм.
Совместимость и подбор
Канавка шириной 2 мм и глубиной до 4 мм. Ширину задает пластина, глубину ограничивает вылет державки.
- Посадочное гнездо
- под пластину MGM. 200 (KORLOY)
- Ширина реза
- 2 мм
- Максимальная глубина
- 4 мм
- Хвостовик
- цилиндрический Ø16 мм
- Минимальный диаметр отверстия
- 21 мм
- Длина державки
- 150 мм
- Направление
- левое
- Подвод СОЖ
- наружный
- Взаимозаменяемость
- гнездо рассчитано на пластину MGM. 200 (KORLOY): обозначение системы, а не марка сплава — сплав подбирается под материал детали
Назначение и область применения
Резец делает канавки в отверстии: пластина шириной 2 мм врезается в тело детали на глубину до 4 мм. Профиль канавки повторяет профиль пластины, поэтому радиусы в углах и фаску по кромке задает не державка, а выбранная пластина.
Минимальный диаметр отверстия 21 мм — предел, ниже которого державка упирается в стенку. Внутренняя канавка режется вслепую, поэтому вылет и упор по длине выставляют до включения вращения. Ширина 2 мм — это и ширина стружки: при отрезке пруток обламывается по последним десятым долям миллиметра, и на выходе подачу снижают вдвое.
Вылет ставят по глубине 4 мм плюс два-три миллиметра, не больше. Канавочная пластина узкая, момент на кромке при отжиме растет быстро, а поломка происходит не по износу, а по выкрашиванию угла.
Характеристики
- Обозначение
- AIKT-K-L-16-2-T4
- Тип резца
- Канавочный внутренний
- Сменная пластина
- MGM. 200 (KORLOY)
- Ширина реза
- 2 мм
- Максимальная глубина канавки
- 4 мм
- Диаметр державки
- 16 мм
- Минимальный диаметр отверстия
- 21 мм
- Длина державки
- 150 мм
- Направление
- левое
- Подвод СОЖ
- наружный

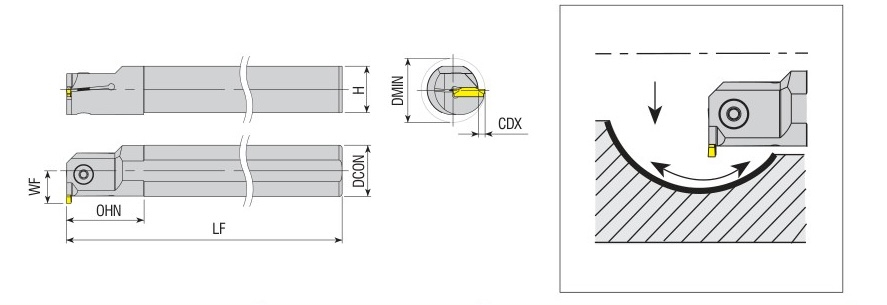

- Функциональная ширина (WF)
- 12
- Минимальный вылет (OHN)
- 28
- Высота державки (H)
- 14.8
Что означает обозначение AIKT-K-L-16-2-T4
AIKT-K-L-16-2-T4 — код заказа AKKO: тип резца, система гнезда, исполнение, размер державки, ширина реза и глубина канавки.
- A
- изготовитель AKKO
- IKT
- внутренний канавочный резец
- K
- система посадочного гнезда под пластину MGM. 200 (KORLOY)
- L
- направление: левое
- 16
- диаметр державки 16 мм
- 2
- ширина реза 2 мм
- T4
- глубина канавки до 4 мм
Частые вопросы
- Можно ли отрезать этим резцом
- отрезка возможна в пределах глубины 4 мм: диаметр прутка не должен превышать удвоенную глубину.
- Почему ломается пластина
- чаще всего от вибрации на вылете и от остановки подачи под нагрузкой. Проверяют вылет, высоту кромки по центру и жесткость крепления детали.
- Нужна ли СОЖ
- в канавке стружке некуда уходить, поэтому подача жидкости прямо в рез поднимает стойкость сильнее, чем снижение режимов.
- Как выставить резец по высоте
- строго по центру детали. При отрезке кромка выше центра оставляет бобышку, ниже — упирается в необрезанный остаток и ломается.
Преимущества
- Ширина реза 2 мм при глубине до 4 мм
- Гнездо под пластину MGM. 200 (KORLOY) — сменная кромка вместо переточки
- Жесткое гнездо с опорой пластины по всей длине
- Минимальный диаметр отверстия 21 мм
Пластины к этому резцу
Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
Соседние типоразмеры
- Та же система, другая ширина
- Резец токарный канавочный AIKT-K-L-20-3-T7 внутренний под пластину MGM. 300 (KORLOY) державка AKKO
- Та же система, другая ширина
- Резец токарный канавочный AIKT-K-L-25-3-T10 внутренний под пластину MGM. 300 (KORLOY) державка AKKO
- Та же система, другая ширина
- Резец токарный канавочный AIKT-K-L-25-3-T6 внутренний под пластину MGM. 300 (KORLOY) державка AKKO
Как подобрать. Первое — ширина канавки по чертежу детали: здесь 2 мм. Второе — глубина: 4 мм это предел, рабочая глубина на два-три миллиметра меньше. Третье — диаметр отверстия: от 21 мм. Пластину заказывают отдельно и подбирают по материалу детали, гнездо принимает только MGM. 200 (KORLOY).
