Резец токарный канавочный с охлаждением AIKT-IGE-R-10-2-T3-H внутренний под пластину GEPI 20.. (ISCAR) державка AKKO

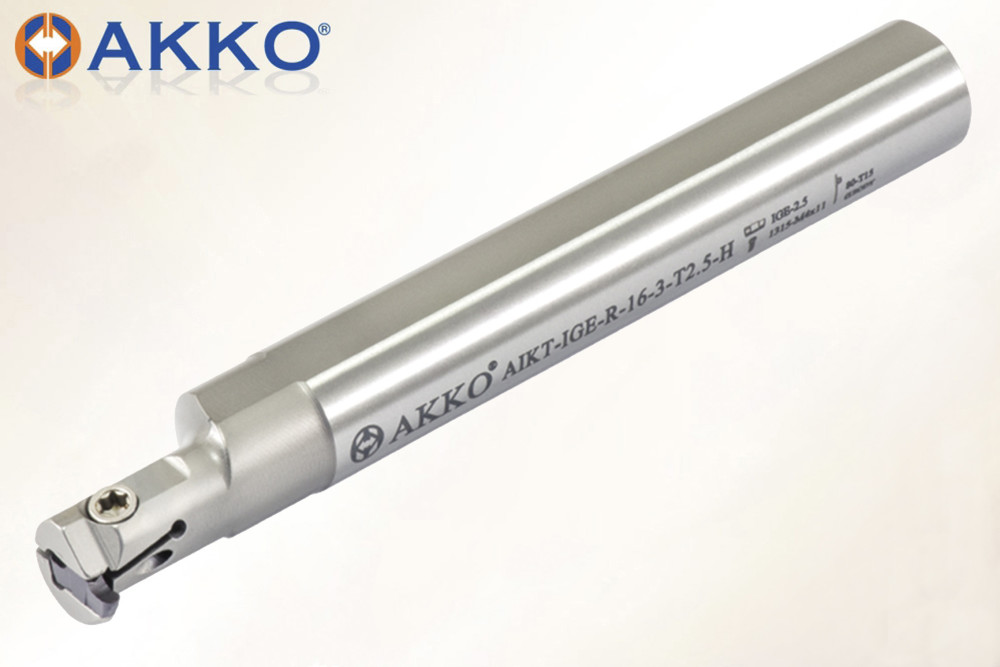

Резец канавочный AIKT-IGE-R-10-2-T3-H — внутренний резец под пластину GEPI 20.. (ISCAR). Ширина реза 2 мм, глубина до 3 мм, державка Ø10 мм, длина 125 мм, исполнение правое. Область работы — канавки в отверстии. Минимальный диаметр отверстия 11,5 мм. Канал СОЖ выведен к кромке: стружка вымывается из канавки.

Совместимость и подбор

Канавка шириной 2 мм и глубиной до 3 мм. Ширину задает пластина, глубину ограничивает вылет державки.

Посадочное гнездо

под пластину GEPI 20.. (ISCAR)

Ширина реза

2 мм

Максимальная глубина

3 мм

Хвостовик

цилиндрический Ø10 мм

Минимальный диаметр отверстия

11,5 мм

Длина державки

125 мм

Направление

правое

Подвод СОЖ

через тело державки

Взаимозаменяемость

гнездо рассчитано на пластину GEPI 20.. (ISCAR): обозначение системы, а не марка сплава — сплав подбирается под материал детали

Назначение и область применения

Резец делает канавки в отверстии: пластина шириной 2 мм врезается в тело детали на глубину до 3 мм. Профиль канавки повторяет профиль пластины, поэтому радиусы в углах и фаску по кромке задает не державка, а выбранная пластина.

Минимальный диаметр отверстия 11,5 мм — предел, ниже которого державка упирается в стенку. Внутренняя канавка режется вслепую, поэтому вылет и упор по длине выставляют до включения вращения. Ширина 2 мм — это и ширина стружки: при отрезке пруток обламывается по последним десятым долям миллиметра, и на выходе подачу снижают вдвое.

Отрезка и прорезка идут с подачей на врезание, и стружка уходит по самой канавке. Отсюда правило: подача постоянная, без остановок под нагрузкой. Остановка подачи при вращающейся детали наклепывает материал на кромке, и следующее врезание ее скалывает.

Характеристики

Обозначение

AIKT-IGE-R-10-2-T3-H

Тип резца

Канавочный внутренний

Сменная пластина

GEPI 20.. (ISCAR)

Ширина реза

2 мм

Максимальная глубина канавки

3 мм

Диаметр державки

10 мм

Минимальный диаметр отверстия

11,5 мм

Длина державки

125 мм

Направление

правое

Подвод СОЖ

через тело державки

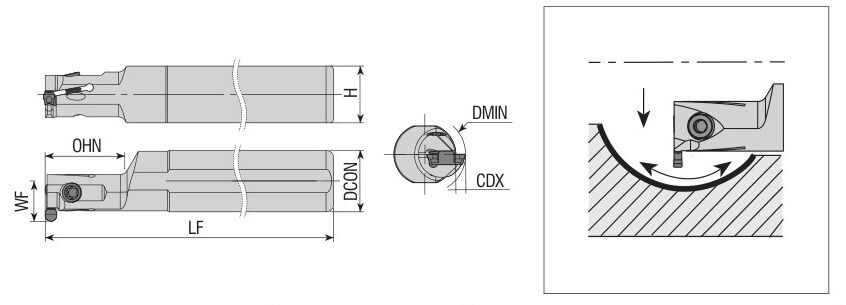

Функциональная ширина (WF)

8.3

Минимальный вылет (OHN)

25

Высота державки (H)

9

Что означает обозначение AIKT-IGE-R-10-2-T3-H

AIKT-IGE-R-10-2-T3-H — код заказа AKKO: тип резца, система гнезда, исполнение, размер державки, ширина реза и глубина канавки.

A

изготовитель AKKO

IKT

внутренний канавочный резец

IGE

система посадочного гнезда под пластину GEPI 20.. (ISCAR)

R

направление: правое

10

диаметр державки 10 мм

2

ширина реза 2 мм

T3

глубина канавки до 3 мм

H

исполнение с подводом СОЖ через державку

Частые вопросы

Нужна ли СОЖ

в канавке стружке некуда уходить, поэтому подача жидкости прямо в рез поднимает стойкость сильнее, чем снижение режимов. Здесь канал уже выведен к кромке.

Как выставить резец по высоте

строго по центру детали. При отрезке кромка выше центра оставляет бобышку, ниже — упирается в необрезанный остаток и ломается.

Какую канавку он режет

шириной 2 мм и глубиной до 3 мм. Ширина жестко задана пластиной, под другую ширину нужен другой инструмент.

Подойдет ли пластина другого изготовителя

гнездо рассчитано на посадку GEPI 20.. (ISCAR). Пластины этой системы делают несколько заводов, выбор идет по сплаву и стружколому, а не по названию на упаковке.

Преимущества

• Ширина реза 2 мм при глубине до 3 мм
• Гнездо под пластину GEPI 20.. (ISCAR) — сменная кромка вместо переточки
• Канал СОЖ выведен прямо в рез
• Минимальный диаметр отверстия 11,5 мм
