Артикул MZ-37346 · AKKO

Резец токарный проходной автоматный SDJCL 2020 X11-S под пластину DCMT 11T3.. державка AKKO

Резец токарный SDJCL 2020 X11-S с механическим креплением пластины DCMT 11T3. Хвостовик 20×20 мм, угол в плане 93°, исполнение левое. Винтом через отверстие пластины. Пластина и крепеж заказываются отдельно.

3016 ₴

Цена без НДС · Безнал с НДС 3 620 ₴

В наличии, 2 шт на складе

Отгружается со склада: Мукачево-1

Артикул: MZ-37346
MPN:: SDJCL 2020 X11-S
Производитель: AKKO

Отправка Новой Почтой

По Украине, срок отправки 1–3 дня

Документы

С НДС и без, счёт-фактура, полный пакет для бухгалтерии

Возврат 14 дней

Если инструмент не подошёл по размеру или задаче

Минимальный заказ

300 ₴ по сумме позиций

Характеристики

MPN:: SDJCL 2020 X11-S

Не уверены в выборе

Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

Задать вопрос о товаре

Доставка

Новой Почтой по всей Украине — отделение или адресная доставка курьером по тарифу перевозчика. Отгрузка пн–пт, в пути 1–2 дня. Подробнее

Оплата и документы

Переводом на карту предприятия, наложенным платежом при получении или по счёту для юрлиц и ФОП. При оплате картой от 2 000 ₴ — скидка 5%. Работаем с НДС и без НДС: счёт-фактура, накладная и полный пакет документов для бухгалтерии. Минимальный заказ 300 ₴. Подробнее

Резец токарный SDJCL 2020 X11-S — державка с механическим креплением сменной пластины DCMT 11T3. Хвостовик 20×20 мм, угол в плане 93°, исполнение левое. Контурное точение: продольная подача, обратный ход и подрезка одной пластиной. Исполнение с подводом СОЖ в зону резания через тело державки.

Совместимость и подбор

Пластина DCMT 11T3 в державке 20×20 мм с углом в плане 93°. Размер обработки задает пластина, вылет ограничен сечением хвостовика.

Посадочное гнездо: под пластину DCMT 11T3
Форма пластины: ромбическая 55°
Задний угол пластины: 7° (пластина с положительной геометрией, односторонняя)
Схема крепления: винтом через отверстие пластины
Хвостовик: квадратный 20×20 мм
Длина державки: специальная, уточняйте у менеджера
Направление: левое — подача к задней бабке
Взаимозаменяемость: обозначение по ISO 5608: гнездо принимает пластину этой формы и размера от любого изготовителя

Назначение и область применения

Угол в плане 93° определяет, что резец умеет: контурное точение: продольная подача, обратный ход и подрезка одной пластиной. Пластина DCMT 11T3 дает от трех до восьми режущих кромок в зависимости от формы, и при затуплении ее поворачивают, а не перетачивают инструмент.

Сечение хвостовика 20×20 мм — это предел по жесткости. Практическое правило: вылет из резцедержателя не больше 30 мм, то есть полутора высот хвостовика. За этой границей резец начинает работать как пружина: появляется вибрация, шероховатость растет, а кромка выкрашивается по задней поверхности.

Характеристики

Обозначение: SDJCL 2020 X11-S
Стандарт обозначения: ISO 5608
Сменная пластина: DCMT 11T3
Форма пластины: ромбическая 55°
Угол в плане: 93°
Задний угол пластины: 7°
Схема крепления: винтом через отверстие пластины
Сечение хвостовика: 20×20 мм
Направление: левое
Подвод СОЖ: через тело державки в зону резания

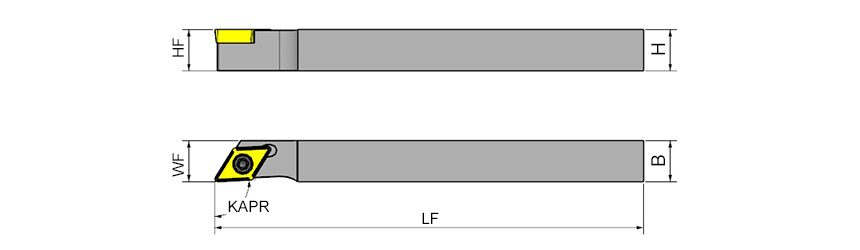

Функциональная длина (LF): 120

Что означает обозначение SDJCL 2020 X11-S

SDJCL 2020 X11-S — обозначение по ISO 5608: пять букв описывают гнездо и геометрию, цифры — сечение хвостовика, длину и размер пластины.

S: схема крепления пластины: винтом через отверстие пластины
D: форма пластины: ромбическая 55°
J: тип державки, угол в плане 93°
C: задний угол пластины 7°
L: направление: левое
2020: сечение хвостовика 20×20 мм
X: специальная длина
11: размер режущей кромки пластины, мм

Частые вопросы

Какая пластина сюда встанет: DCMT 11T3 — форма, размер и задний угол заданы гнездом. Марка сплава и геометрия стружколома выбираются под материал детали.
Правый или левый нужен: правый работает подачей к патрону, левый — к задней бабке. На станке с задним резцедержателем направление меняется на противоположное.
Какой вылет допустим: до 30 мм. Каждые лишние 10 мм вылета заметно поднимают уровень вибрации, и первым это видно по шероховатости, а не по стойкости.
Чем крепится пластина: винтом через отверстие пластины. Крепеж — расходная деталь: сорванный винт или смятый прижим меняют, гнездо при этом осматривают на выработку.

Преимущества

Подвод СОЖ через тело державки прямо на кромку
Обозначение по ISO 5608 — пластина и крепеж любого изготовителя
Сменная пластина DCMT 11T3: кромку поворачивают, инструмент не перетачивают
Хвостовик 20×20 мм под стандартный резцедержатель

Соседние типоразмеры

Тот же тип, другое сечение: Резец токарный проходной SDJCL 1616 H07 под пластину DCMT 0702.. державка AKKO
Тот же тип, другое сечение: Резец токарный проходной SDJCL 1616 H11 под пластину DCMT 11T3.. державка AKKO
Тот же тип, другое сечение: Резец токарный проходной SDJCL 2525 M11 под пластину DCMT 11T3.. державка AKKO

Пластины к этому резцу

Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.

Как подобрать. Сначала пластина: гнездо принимает только DCMT 11T3. Затем хвостовик — 20×20 мм должен садиться в резцедержатель без подкладок; подкладка съедает жесткость. Вылет выставляют по правилу полутора высот, то есть до 30 мм, и проверяют высоту центра: кромка выше центра дает нарост, ниже — задир по задней поверхности.

Резец токарный проходной автоматный SDJCL 2020 X11-S под пластину DCMT 11T3.. державка AKKO

Характеристики

Совместимость и подбор

Назначение и область применения

Характеристики

Что означает обозначение SDJCL 2020 X11-S

Частые вопросы

Преимущества

Соседние типоразмеры

Пластины к этому резцу
