Артикул MZ-37107 · AKKO

Резец токарный проходной SSDCN 1212 F09 под пластину SCMT 09T3.. державка AKKO

Резец токарный SSDCN 1212 F09 с механическим креплением пластины SCMT 09T3. Хвостовик 12×12 мм, длина 80 мм, угол в плане 45°, исполнение нейтральное. Винтом через отверстие пластины.

2185 ₴

Цена без НДС · Безнал с НДС 2 622 ₴

В наличии, 2 шт на складе

Отгружается со склада: Мукачево-1

Артикул: MZ-37107
MPN:: SSDCN 1212 F09
Производитель: AKKO

Отправка Новой Почтой

По Украине, срок отправки 1–3 дня

Документы

С НДС и без, счёт-фактура, полный пакет для бухгалтерии

Возврат 14 дней

Если инструмент не подошёл по размеру или задаче

Минимальный заказ

300 ₴ по сумме позиций

Характеристики

MPN:: SSDCN 1212 F09

Не уверены в выборе

Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

Задать вопрос о товаре

Доставка

Новой Почтой по всей Украине — отделение или адресная доставка курьером по тарифу перевозчика. Отгрузка пн–пт, в пути 1–2 дня. Подробнее

Оплата и документы

Переводом на карту предприятия, наложенным платежом при получении или по счёту для юрлиц и ФОП. При оплате картой от 2 000 ₴ — скидка 5%. Работаем с НДС и без НДС: счёт-фактура, накладная и полный пакет документов для бухгалтерии. Минимальный заказ 300 ₴. Подробнее

Резец токарный SSDCN 1212 F09 — державка с механическим креплением сменной пластины SCMT 09T3. Хвостовик 12×12 мм, длина 80 мм, угол в плане 45°, исполнение нейтральное. Торцевание, снятие фаски и продольное точение под 45°.

Совместимость и подбор

Пластина SCMT 09T3 в державке 12×12 мм с углом в плане 45°. Размер обработки задает пластина, вылет ограничен сечением хвостовика.

Посадочное гнездо: под пластину SCMT 09T3
Форма пластины: квадратная
Задний угол пластины: 7° (пластина с положительной геометрией, односторонняя)
Схема крепления: винтом через отверстие пластины
Хвостовик: квадратный 12×12 мм
Длина державки: 80 мм
Направление: нейтральное
Взаимозаменяемость: обозначение по ISO 5608: гнездо принимает пластину этой формы и размера от любого изготовителя

Назначение и область применения

Угол в плане 45° определяет, что резец умеет: торцевание, снятие фаски и продольное точение под 45°. Пластина SCMT 09T3 дает от трех до восьми режущих кромок в зависимости от формы, и при затуплении ее поворачивают, а не перетачивают инструмент.

Сечение хвостовика 12×12 мм — это предел по жесткости. Практическое правило: вылет из резцедержателя не больше 18 мм, то есть полутора высот хвостовика. За этой границей резец начинает работать как пружина: появляется вибрация, шероховатость растет, а кромка выкрашивается по задней поверхности.

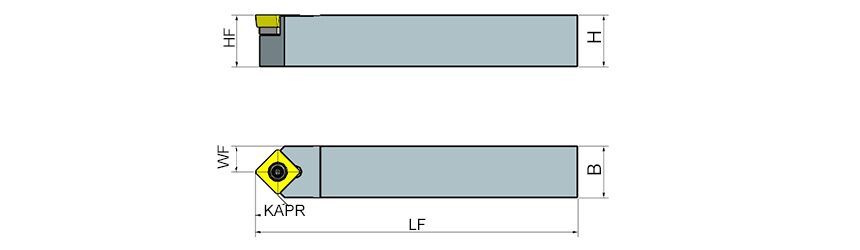

Характеристики

Обозначение: SSDCN 1212 F09
Стандарт обозначения: ISO 5608
Сменная пластина: SCMT 09T3
Форма пластины: квадратная
Угол в плане: 45°
Задний угол пластины: 7°
Схема крепления: винтом через отверстие пластины
Сечение хвостовика: 12×12 мм
Длина: 80 мм
Направление: нейтральное
Подвод СОЖ: наружный
Функциональная ширина (WF): 6

Что означает обозначение SSDCN 1212 F09

SSDCN 1212 F09 — обозначение по ISO 5608: пять букв описывают гнездо и геометрию, цифры — сечение хвостовика, длину и размер пластины.

S: схема крепления пластины: винтом через отверстие пластины
S: форма пластины: квадратная
D: тип державки, угол в плане 45°
C: задний угол пластины 7°
N: направление: нейтральное
1212: сечение хвостовика 12×12 мм
F: длина державки 80 мм
09: размер режущей кромки пластины, мм

Частые вопросы

Какая пластина сюда встанет: SCMT 09T3 — форма, размер и задний угол заданы гнездом. Марка сплава и геометрия стружколома выбираются под материал детали.
Правый или левый нужен: правый работает подачей к патрону, левый — к задней бабке. На станке с задним резцедержателем направление меняется на противоположное.
Какой вылет допустим: до 18 мм. Каждые лишние 10 мм вылета заметно поднимают уровень вибрации, и первым это видно по шероховатости, а не по стойкости.
Чем крепится пластина: винтом через отверстие пластины. Крепеж — расходная деталь: сорванный винт или смятый прижим меняют, гнездо при этом осматривают на выработку.

Преимущества

Хвостовик 12×12 мм под стандартный резцедержатель
Угол в плане 45° — торцевание, снятие фаски и продольное точение под 45°
Шлифованное гнездо: пластина садится без подгонки
Обозначение по ISO 5608 — пластина и крепеж любого изготовителя

Пластины к этому резцу

Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.

Соседние типоразмеры

Тот же тип, другое сечение: Резец токарный проходной SSDCN 1616 H09 под пластину SCMT 09T3.. державка AKKO
Тот же тип, другое сечение: Резец токарный проходной SSDCN 1616 H12 под пластину SCMT 1204.. державка AKKO
Тот же тип, другое сечение: Резец токарный проходной SSDCN 1616 H12-Z под пластину SCMT 1204.. державка AKKO

Как подобрать. Сначала пластина: гнездо принимает только SCMT 09T3. Затем хвостовик — 12×12 мм должен садиться в резцедержатель без подкладок; подкладка съедает жесткость. Вылет выставляют по правилу полутора высот, то есть до 18 мм, и проверяют высоту центра: кромка выше центра дает нарост, ниже — задир по задней поверхности.
