Артикул MZ-36544 · AKKO

Резец токарный проходной TCMNN 1616 H12 под пластину CNMG 1204.. державка AKKO

Резец токарный TCMNN 1616 H12 с механическим креплением пластины CNMG 1204. Хвостовик 16×16 мм, длина 100 мм, угол в плане 50°, исполнение нейтральное. Прижим сверху через отверстие пластины.

3483 ₴

Цена без НДС · Безнал с НДС 4 180 ₴

В наличии, 8 шт на складе

Отгружается со склада: Мукачево-1

Артикул: MZ-36544
MPN:: TCMNN 1616 H12
Производитель: AKKO

Отправка Новой Почтой

По Украине, срок отправки 1–3 дня

Документы

С НДС и без, счёт-фактура, полный пакет для бухгалтерии

Возврат 14 дней

Если инструмент не подошёл по размеру или задаче

Минимальный заказ

300 ₴ по сумме позиций

Характеристики

MPN:: TCMNN 1616 H12

Не уверены в выборе

Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

Задать вопрос о товаре

Доставка

Новой Почтой по всей Украине — отделение или адресная доставка курьером по тарифу перевозчика. Отгрузка пн–пт, в пути 1–2 дня. Подробнее

Оплата и документы

Переводом на карту предприятия, наложенным платежом при получении или по счёту для юрлиц и ФОП. При оплате картой от 2 000 ₴ — скидка 5%. Работаем с НДС и без НДС: счёт-фактура, накладная и полный пакет документов для бухгалтерии. Минимальный заказ 300 ₴. Подробнее

Резец токарный TCMNN 1616 H12 — державка с механическим креплением сменной пластины CNMG 1204. Хвостовик 16×16 мм, длина 100 мм, угол в плане 50°, исполнение нейтральное. Копирное точение и обработка выпуклых поверхностей.

Совместимость и подбор

Пластина CNMG 1204 в державке 16×16 мм с углом в плане 50°. Размер обработки задает пластина, вылет ограничен сечением хвостовика.

Посадочное гнездо: под пластину CNMG 1204
Форма пластины: ромбическая 80°
Задний угол пластины: 0° (пластина с отрицательной геометрией, двусторонняя)
Схема крепления: прижим сверху через отверстие пластины
Хвостовик: квадратный 16×16 мм
Длина державки: 100 мм
Направление: нейтральное
Взаимозаменяемость: обозначение по ISO 5608: гнездо принимает пластину этой формы и размера от любого изготовителя

Назначение и область применения

Угол в плане 50° определяет, что резец умеет: копирное точение и обработка выпуклых поверхностей. Пластина CNMG 1204 дает от трех до восьми режущих кромок в зависимости от формы, и при затуплении ее поворачивают, а не перетачивают инструмент.

Сечение хвостовика 16×16 мм — это предел по жесткости. Практическое правило: вылет из резцедержателя не больше 24 мм, то есть полутора высот хвостовика. За этой границей резец начинает работать как пружина: появляется вибрация, шероховатость растет, а кромка выкрашивается по задней поверхности.

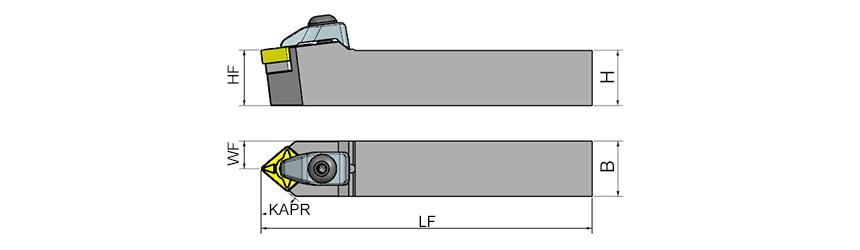

Характеристики

Обозначение: TCMNN 1616 H12
Стандарт обозначения: ISO 5608
Сменная пластина: CNMG 1204
Форма пластины: ромбическая 80°
Угол в плане: 50°
Задний угол пластины: 0°
Схема крепления: прижим сверху через отверстие пластины
Сечение хвостовика: 16×16 мм
Длина: 100 мм
Направление: нейтральное
Подвод СОЖ: наружный
Функциональная ширина (WF): 8

Что означает обозначение TCMNN 1616 H12

TCMNN 1616 H12 — обозначение по ISO 5608: пять букв описывают гнездо и геометрию, цифры — сечение хвостовика, длину и размер пластины.

T: схема крепления пластины: прижим сверху через отверстие пластины
C: форма пластины: ромбическая 80°
M: тип державки, угол в плане 50°
N: задний угол пластины 0°
N: направление: нейтральное
1616: сечение хвостовика 16×16 мм
H: длина державки 100 мм
12: размер режущей кромки пластины, мм

Частые вопросы

Чем крепится пластина: прижим сверху через отверстие пластины. Крепеж — расходная деталь: сорванный винт или смятый прижим меняют, гнездо при этом осматривают на выработку.
Можно ли точить закаленную сталь: державка это допускает, вопрос к пластине: нужен сплав с покрытием или CBN и жесткая связка без вылета.
Что означает буква перед сечением хвостовика: M — тип державки; в этом резце ей отвечает угол в плане 50°.
Какая пластина сюда встанет: CNMG 1204 — форма, размер и задний угол заданы гнездом. Марка сплава и геометрия стружколома выбираются под материал детали.

Преимущества

Обозначение по ISO 5608 — пластина и крепеж любого изготовителя
Сменная пластина CNMG 1204: кромку поворачивают, инструмент не перетачивают
Хвостовик 16×16 мм под стандартный резцедержатель
Угол в плане 50° — копирное точение и обработка выпуклых поверхностей

Пластины к этому резцу

Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.

Соседние типоразмеры

Тот же тип, другое сечение: Резец токарный проходной TCMNN 2020 K12 под пластину CNMG 1204.. державка AKKO
Тот же тип, другое сечение: Резец токарный проходной TCMNN 2525 M12 под пластину CNMG 1204.. державка AKKO
Тот же тип, другое сечение: Резец токарный проходной TCMNN 3232 P16 под пластину CNMG 1606.. державка AKKO

Соседние типоразмеры

Сопутствующие товары

Другие модели в разделе Резцы (державки) для наружного точения.

Как подобрать. Сначала пластина: гнездо принимает только CNMG 1204. Затем хвостовик — 16×16 мм должен садиться в резцедержатель без подкладок; подкладка съедает жесткость. Вылет выставляют по правилу полутора высот, то есть до 24 мм, и проверяют высоту центра: кромка выше центра дает нарост, ниже — задир по задней поверхности.
