Резец токарный расточной S20R MWLNL 08 под пластину WNMG 0804 державка AKKO

Резец расточной S20R MWLNL 08 — борштанга Ø20 мм из материала сталь под пластину WNMG 0804, минимальный диаметр растачивания 25 мм, длина 200 мм, исполнение левое. Угол врезки 95° определяет, какой уступ резец оставит в глухом отверстии. Подвод СОЖ наружный.

Совместимость и подбор

Растачивание отверстия от 25 мм борштангой Ø20 мм. Диаметр обработки задает вылет и положение пластины, глубину ограничивает длина державки.

Посадочное гнездо

под пластину WNMG 0804

Минимальный диаметр растачивания

25 мм

Диаметр державки

20 мм — под расточную оправку или втулку с посадкой 20 H7

Материал державки

сталь

Форма пластины

тригональная 80°

Задний угол пластины

0°

Схема крепления

прижим сверху и через отверстие

Угол врезки

95°

Длина державки

200 мм

Направление

левое

Подвод СОЖ

наружный

Назначение и область применения

Борштанга работает в отверстии, где нет места для отвода стружки и нет второй опоры. Отсюда главное ограничение: вылет из зажима. Для державки Ø20 мм из материала сталь рабочий предел — 4 диаметра, то есть 80 мм. На вылете 80 мм отжим кромки в шестьдесят с лишним раз больше, чем на вылете в один диаметр: отжим растет как куб отношения вылета к диаметру.

Минимальный диаметр 25 мм — это не рекомендация, а геометрический предел: в меньшее отверстие державка с пластиной просто не заходит. Угол врезки 95° показывает, что резец оставит на дне глухого отверстия: при 90-95° дно выходит плоским, уступ подрезается начисто.

Борштангу зажимают по всей длине посадки Ø20 мм — в цанговой втулке или в блоке с разрезным гнездом. Зажим двумя винтами за край дает местную деформацию: отверстие уходит в конус, а следы винтов остаются на посадочной поверхности навсегда.

Отжим считан по кубу отношения вылета к диаметру при одинаковой силе резания; за единицу принят вылет в один диаметр, то есть 20 мм. Предел для этой державки — 4×D.

Характеристики

Обозначение

S20R MWLNL 08

Стандарт обозначения

ISO 6261

Сменная пластина

WNMG 0804

Диаметр державки

20 мм

Минимальный диаметр растачивания

25 мм

Длина

200 мм

Материал державки

сталь

Угол врезки

95°

Форма пластины

тригональная 80°

Задний угол пластины

0°

Схема крепления

прижим сверху и через отверстие

Направление

левое

Рекомендуемый вылет

до 80 мм (4×D)

Подвод СОЖ

наружный

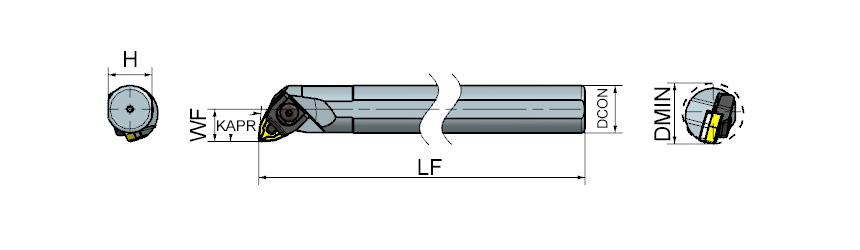

Функциональная ширина (WF)

13

Высота державки (H)

18.3

Что означает обозначение S20R MWLNL 08

S20R MWLNL 08 — обозначение по ISO 6261: буква и две цифры описывают державку, следующие пять букв — гнездо и геометрию по ISO 5608.

S

материал державки: сталь

20

диаметр державки 20 мм

R

длина державки 200 мм

M

схема крепления пластины: прижим сверху и через отверстие

W

форма пластины: тригональная 80°

L

тип головки, угол врезки 95°

N

задний угол пластины 0°

L

направление: левое

08

размер режущей кромки пластины, мм

Частые вопросы

Как выставить резец по центру

по высоте центра задней бабки или по эталону. Кромка выше центра увеличивает трение по задней поверхности, ниже — уводит размер в плюс и оставляет след на дне.

Чем крепится пластина

прижим сверху и через отверстие. В расточной державке доступ к винту ограничен, поэтому ключ берут тот, что идет к державке, а не универсальный.

Подойдет ли пластина другого производителя

да, WNMG 0804 — обозначение по ISO, гнездо принимает пластину этой формы и размера от любого изготовителя.

В какое отверстие она войдет

от 25 мм и больше. Меньше — упрется телом державки в стенку.

Преимущества

• ✓Минимальный диаметр растачивания 25 мм
• ✓Державка Ø20 мм из материала сталь
• ✓Шлифованная посадочная поверхность державки
• ✓Пластина WNMG 0804 по ISO — сменная кромка вместо переточки

Пластины к этому резцу

• ✓Твердосплавная пластина токарная WNMG 080412-CMD AU2040BZ AGIR
• ✓Твердосплавная пластина токарная WNMG 080408-MA AU2040BZ AGIR
• ✓Твердосплавная пластина токарная WNMG 080404-CMD APK1035YB AGIR
• ✓Твердосплавная пластина токарная WNMG 080404-MA ASH1035MC AGIR
• ✓Твердосплавная пластина токарная WNMG 080404-MA AMS1045S AGIR
• ✓Твердосплавная пластина токарная WNMG 080404-CFW APK1025YB AGIR

Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
