Резец токарный расточной S25S SVQBR 16-Z под пластину VBMT 1604 державка AKKO

Резец расточной S25S SVQBR 16-Z — борштанга Ø25 мм из материала сталь под пластину VBMT 1604, минимальный диаметр растачивания 32 мм, длина 250 мм, исполнение правое. Угол врезки 107° определяет, какой уступ резец оставит в глухом отверстии. Подвод СОЖ наружный.

Совместимость и подбор

Растачивание отверстия от 32 мм борштангой Ø25 мм. Диаметр обработки задает вылет и положение пластины, глубину ограничивает длина державки.

Посадочное гнездо

под пластину VBMT 1604

Минимальный диаметр растачивания

32 мм

Диаметр державки

25 мм — под расточную оправку или втулку с посадкой 25 H7

Материал державки

сталь

Форма пластины

ромбическая 35°

Задний угол пластины

5°

Схема крепления

винтом через отверстие пластины

Угол врезки

107°

Длина державки

250 мм

Направление

правое

Подвод СОЖ

наружный

Назначение и область применения

Борштанга работает в отверстии, где нет места для отвода стружки и нет второй опоры. Отсюда главное ограничение: вылет из зажима. Для державки Ø25 мм из материала сталь рабочий предел — 4 диаметра, то есть 100 мм. На вылете 100 мм отжим кромки в шестьдесят с лишним раз больше, чем на вылете в один диаметр: отжим растет как куб отношения вылета к диаметру.

Минимальный диаметр 32 мм — это не рекомендация, а геометрический предел: в меньшее отверстие державка с пластиной просто не заходит. Угол врезки 107° показывает, что резец оставит на дне глухого отверстия: при 90-95° дно выходит плоским, уступ подрезается начисто.

Борштангу зажимают по всей длине посадки Ø25 мм — в цанговой втулке или в блоке с разрезным гнездом. Зажим двумя винтами за край дает местную деформацию: отверстие уходит в конус, а следы винтов остаются на посадочной поверхности навсегда.

Отжим считан по кубу отношения вылета к диаметру при одинаковой силе резания; за единицу принят вылет в один диаметр, то есть 25 мм. Предел для этой державки — 4×D.

Характеристики

Обозначение

S25S SVQBR 16-Z

Стандарт обозначения

ISO 6261

Сменная пластина

VBMT 1604

Диаметр державки

25 мм

Минимальный диаметр растачивания

32 мм

Длина

250 мм

Материал державки

сталь

Угол врезки

107°

Форма пластины

ромбическая 35°

Задний угол пластины

5°

Схема крепления

винтом через отверстие пластины

Направление

правое

Рекомендуемый вылет

до 100 мм (4×D)

Подвод СОЖ

наружный

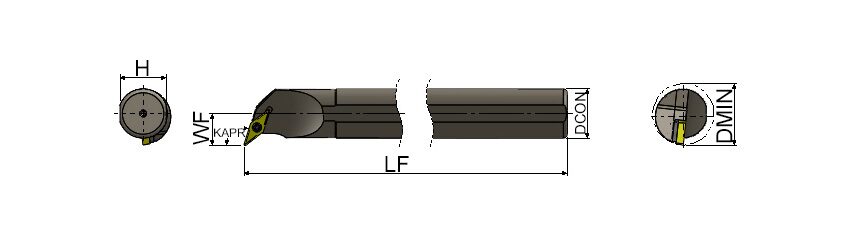

Функциональная ширина (WF)

17

Высота державки (H)

23

Что означает обозначение S25S SVQBR 16-Z

S25S SVQBR 16-Z — обозначение по ISO 6261: буква и две цифры описывают державку, следующие пять букв — гнездо и геометрию по ISO 5608.

S

материал державки: сталь

25

диаметр державки 25 мм

S

длина державки 250 мм

S

схема крепления пластины: винтом через отверстие пластины

V

форма пластины: ромбическая 35°

Q

тип головки, угол врезки 107°

B

задний угол пластины 5°

R

направление: правое

16

размер режущей кромки пластины, мм

Частые вопросы

Как выставить резец по центру

по высоте центра задней бабки или по эталону. Кромка выше центра увеличивает трение по задней поверхности, ниже — уводит размер в плюс и оставляет след на дне.

Чем крепится пластина

винтом через отверстие пластины. В расточной державке доступ к винту ограничен, поэтому ключ берут тот, что идет к державке, а не универсальный.

Подойдет ли пластина другого производителя

да, VBMT 1604 — обозначение по ISO, гнездо принимает пластину этой формы и размера от любого изготовителя.

В какое отверстие она войдет

от 32 мм и больше. Меньше — упрется телом державки в стенку.

Преимущества

• Пластина VBMT 1604 по ISO — сменная кромка вместо переточки
• Угол врезки 107° под подрезку дна и уступа
• Минимальный диаметр растачивания 32 мм
• Державка Ø25 мм из материала сталь

Пластины к этому резцу

• Твердосплавная пластина токарная VBMT 160404-MV AMS1035C AGIR
• Твердосплавная пластина токарная VBMT 160404-CM APK1035YB AGIR
• Твердосплавная пластина токарная VBMT 160404-MV SMS2035BZ SUMTOM
• Твердосплавная пластина токарная VBMT 160408-MV SMS2035BZ SUMTOM
• Твердосплавная пластина токарная VBMT 160408-CM APK1035YB AGIR
• Твердосплавная пластина токарная VBMT 160402-SL AMS2040Y-P AGIR

Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
