Резец расточной S40U TCLNR 16 — борштанга Ø40 мм из материала сталь под пластину CNMG 1606, минимальный диаметр растачивания 50 мм, длина 350 мм, исполнение правое. Угол врезки 95° определяет, какой уступ резец оставит в глухом отверстии. Подвод СОЖ наружный.
Совместимость и подбор
Растачивание отверстия от 50 мм борштангой Ø40 мм. Диаметр обработки задает вылет и положение пластины, глубину ограничивает длина державки.
- Посадочное гнездо
- под пластину CNMG 1606
- Минимальный диаметр растачивания
- 50 мм
- Диаметр державки
- 40 мм — под расточную оправку или втулку с посадкой 40 H7
- Материал державки
- сталь
- Форма пластины
- ромбическая 80°
- Задний угол пластины
- 0°
- Схема крепления
- прижим сверху через отверстие пластины
- Угол врезки
- 95°
- Длина державки
- 350 мм
- Направление
- правое
- Подвод СОЖ
- наружный
Назначение и область применения
Борштанга работает в отверстии, где нет места для отвода стружки и нет второй опоры. Отсюда главное ограничение: вылет из зажима. Для державки Ø40 мм из материала сталь рабочий предел — 4 диаметра, то есть 160 мм. На вылете 160 мм отжим кромки в шестьдесят с лишним раз больше, чем на вылете в один диаметр: отжим растет как куб отношения вылета к диаметру.
Минимальный диаметр 50 мм — это не рекомендация, а геометрический предел: в меньшее отверстие державка с пластиной просто не заходит. Угол врезки 95° показывает, что резец оставит на дне глухого отверстия: при 90-95° дно выходит плоским, уступ подрезается начисто.
Борштангу зажимают по всей длине посадки Ø40 мм — в цанговой втулке или в блоке с разрезным гнездом. Зажим двумя винтами за край дает местную деформацию: отверстие уходит в конус, а следы винтов остаются на посадочной поверхности навсегда.
| Вылет из зажима | Отношение вылета к диаметру | Относительный отжим кромки |
|---|
| 40 мм | 1×D | ×1 |
| 80 мм | 2×D | ×8 |
| 120 мм | 3×D | ×27 |
| 160 мм | 4×D | ×64 |
Отжим считан по кубу отношения вылета к диаметру при одинаковой силе резания; за единицу принят вылет в один диаметр, то есть 40 мм. Предел для этой державки — 4×D.
Характеристики
- Обозначение
- S40U TCLNR 16
- Стандарт обозначения
- ISO 6261
- Сменная пластина
- CNMG 1606
- Диаметр державки
- 40 мм
- Минимальный диаметр растачивания
- 50 мм
- Длина
- 350 мм
- Материал державки
- сталь
- Угол врезки
- 95°
- Форма пластины
- ромбическая 80°
- Задний угол пластины
- 0°
- Схема крепления
- прижим сверху через отверстие пластины
- Направление
- правое
- Рекомендуемый вылет
- до 160 мм (4×D)
- Подвод СОЖ
- наружный

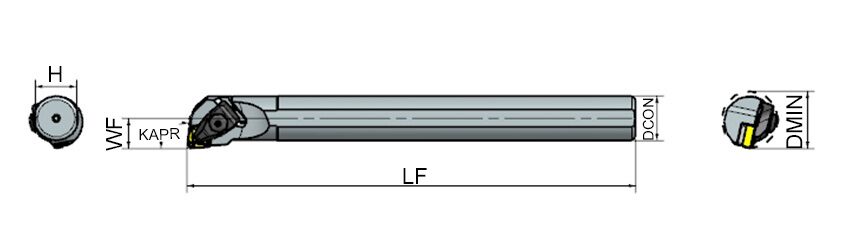

- Функциональная ширина (WF)
- 27
- Высота державки (H)
- 37.5
Что означает обозначение S40U TCLNR 16
S40U TCLNR 16 — обозначение по ISO 6261: буква и две цифры описывают державку, следующие пять букв — гнездо и геометрию по ISO 5608.
- S
- материал державки: сталь
- 40
- диаметр державки 40 мм
- U
- длина державки 350 мм
- T
- схема крепления пластины: прижим сверху через отверстие пластины
- C
- форма пластины: ромбическая 80°
- L
- тип головки, угол врезки 95°
- N
- задний угол пластины 0°
- R
- направление: правое
- 16
- размер режущей кромки пластины, мм
Частые вопросы
- В какое отверстие она войдет
- от 50 мм и больше. Меньше — упрется телом державки в стенку.
- Какой вылет допустим
- до 160 мм, это 4 диаметра державки. Дальше начинается «пение» на выходе и конусность отверстия: кромка отжимается и снимает меньше, чем задано.
- Что делать, если все равно вибрирует
- снизить подачу и увеличить обороты не поможет — уменьшают вылет и глубину резания. Если вылет уменьшить нельзя, нужна антивибрационная борштанга или твердосплавная.
- Как выставить резец по центру
- по высоте центра задней бабки или по эталону. Кромка выше центра увеличивает трение по задней поверхности, ниже — уводит размер в плюс и оставляет след на дне.
Преимущества
- Угол врезки 95° под подрезку дна и уступа
- Минимальный диаметр растачивания 50 мм
- Державка Ø40 мм из материала сталь
- Шлифованная посадочная поверхность державки
Пластины к этому резцу
Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
Соседние типоразмеры
- Тот же тип, другой диаметр
- Резец токарный расточной S25S TCLNR 09 под пластину CNMG 0903 державка AKKO
- Тот же тип, другой диаметр
- Резец токарный расточной S25S TCLNR 12 под пластину CNMG 1204 державка AKKO
- Тот же тип, другой диаметр
- Резец токарный расточной S32T TCLNR 12 под пластину CNMG 1204 державка AKKO
Как подобрать. Сначала отверстие: диаметр детали должен быть от 50 мм. Затем глубина: вылет считают от зажима, предел 160 мм. Если глубина больше — берут державку большего диаметра, а не больший вылет. Зажимают борштангу по всей длине посадки Ø40 мм: зажим за край дает биение и уводит размер.
