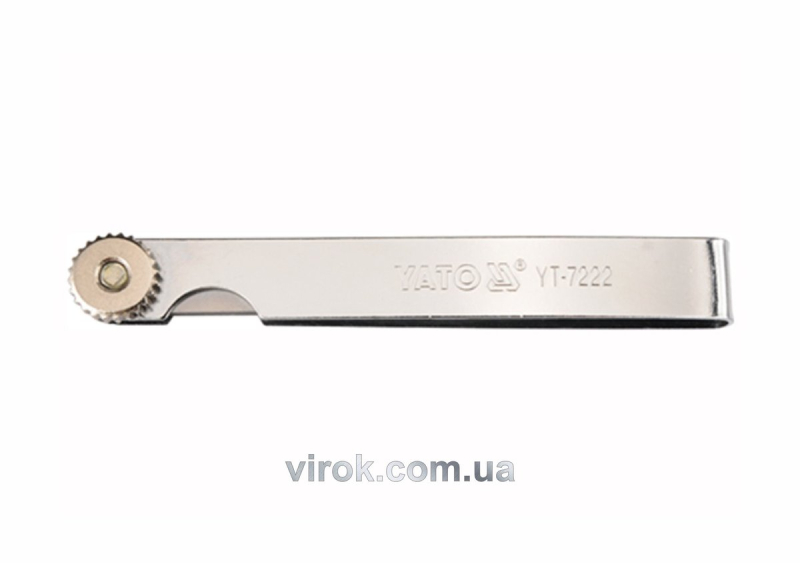

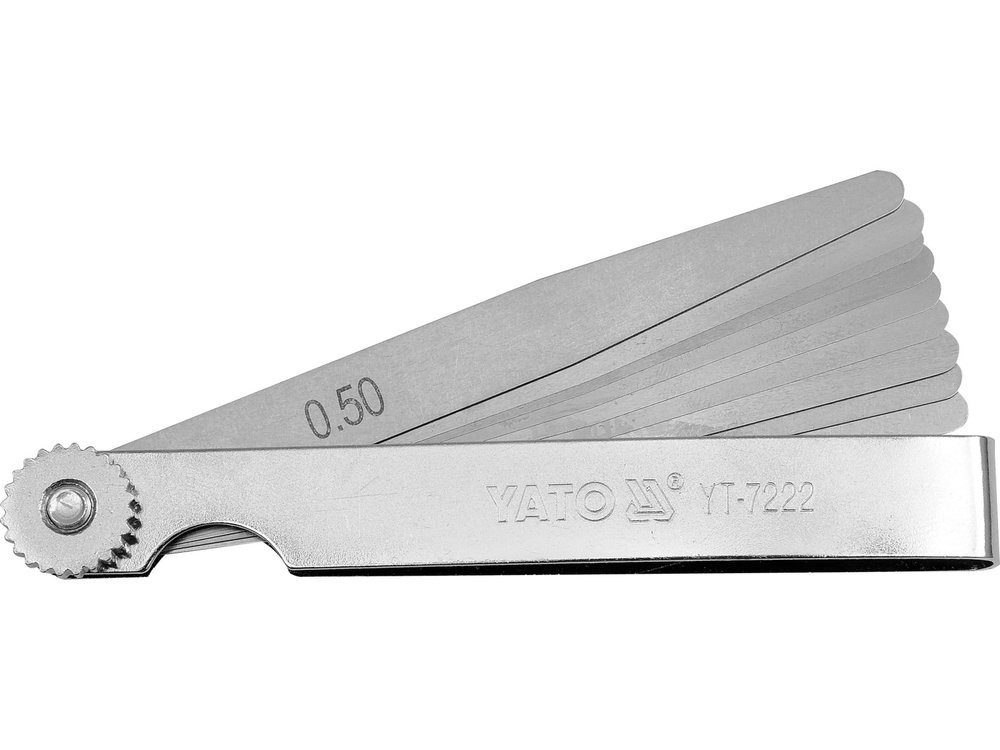

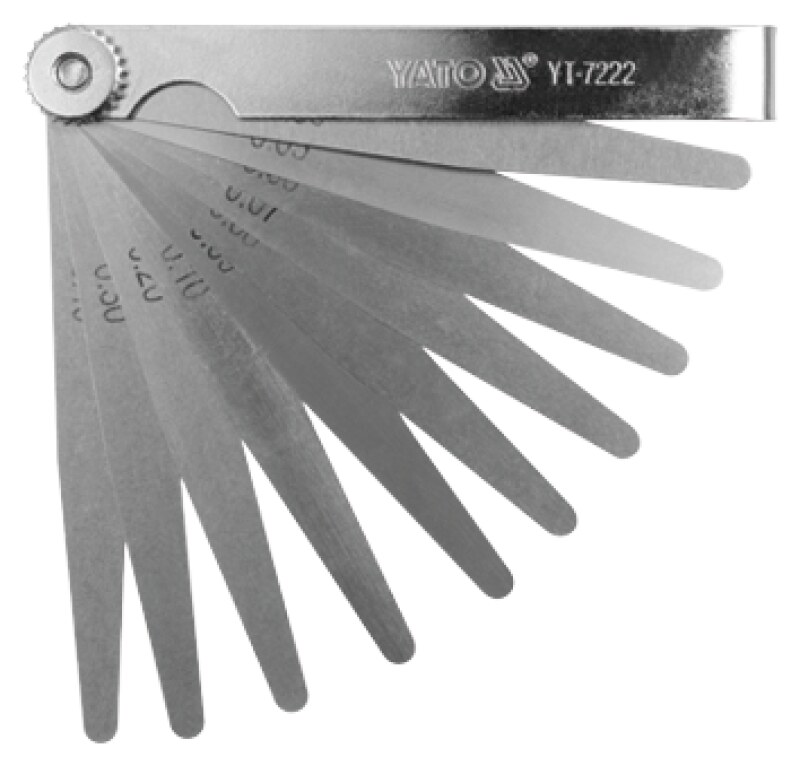

Набор щупов 0,05-0,5 мм YATO YT-7222, 10 пластин, длина 100 мм

Набор щупов YATO YT-7222 — десять пластин из пружинной нержавеющей стали длиной 100 мм на диапазон 0,05–0,50 мм. Шаг в начале ряда мелкий, всего 0,01 мм: от 0,05 до 0,10 мм идет шесть последовательных пластин.

Назначение и область применения

Такая раскладка сделана под клапанные зазоры: почти все двигатели укладываются в вилку от пяти до тридцати сотых, и здесь этот участок закрыт без пропусков. Верхняя часть ряда с шагом 0,1 мм нужна реже — для контроля плоскостности по лекальной линейке, зазора в шестерне масляного насоса или посадки в направляющей.

Характеристики

Количество пластин

10

Диапазон толщин

0,05–0,50 мм

Толщины пластин

0,05; 0,06; 0,07; 0,08; 0,09; 0,10; 0,20; 0,30; 0,40; 0,50 мм

Длина пластины

100 мм

Ширина пластины

10 мм

Форма пластин

сужающиеся к концу

Материал

пружинная нержавеющая сталь

Применение

зазор клапанов, зазор в свечах зажигания двигателей внутреннего сгорания

Частые вопросы

Хватит ли набора на зазор 0,6–1,0 мм?
Нет, ряд заканчивается на 0,50 мм. Складывать две пластины ради большего размера не стоит: погрешности суммируются, а пакет перестает чувствоваться как единая толщина — нужен набор с диапазоном до 1 мм.

Почему шаг в начале ряда мельче, чем в конце?
Участок 0,05–0,10 мм идет с шагом 0,01 мм под клапанные зазоры: почти все двигатели укладываются в вилку от пяти до тридцати сотых. Верхняя часть ряда с шагом 0,1 мм нужна реже.

Как понять, что щуп подобран верно?
Пластина должна идти с ощутимым сопротивлением, но без усилия. Если она проходит свободно, зазор больше номинала; если не заходит вовсе — меньше.

Преимущества

• Шаг 0,01 мм на участке 0,05–0,10 мм
• Нержавеющая пружинная сталь не ржавеет от масла и конденсата
• Компактный набор из 10 пластин на веере
• Сужение пластины помогает завести щуп в узкую щель
