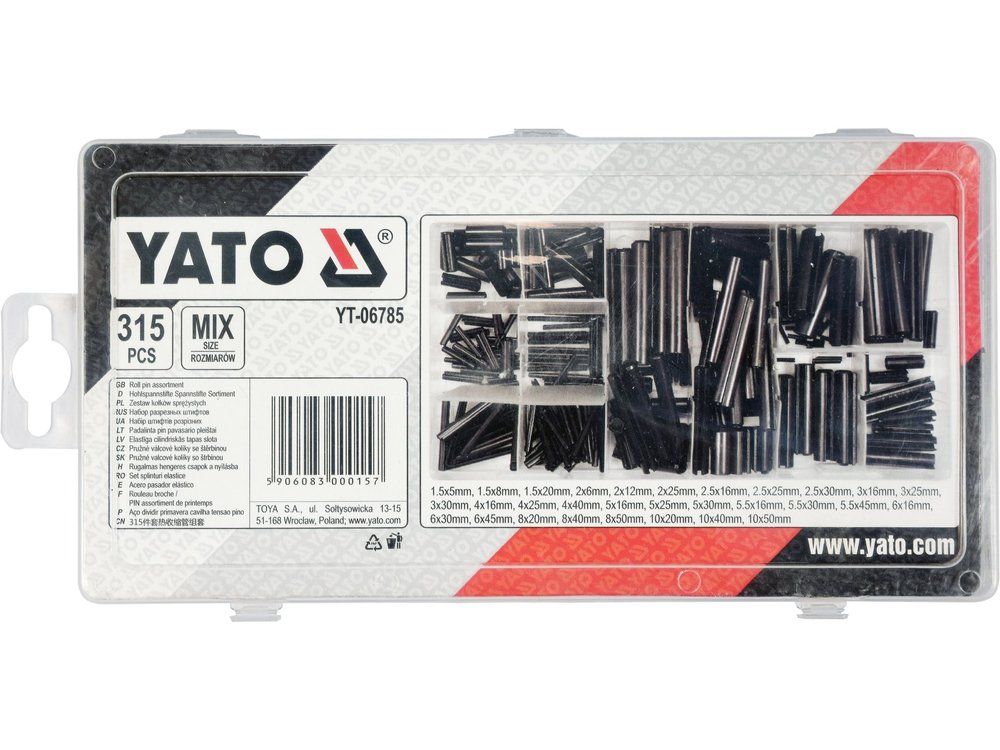

Набор штифтов пружинных YATO YT-06785, DIN 1481, 315 шт

Набор штифтов пружинных YATO YT-06785 — 315 разрезных штифтов по DIN 1481 из марганцевой стали. Такой штифт свернут из ленты с продольным разрезом: в отверстие он входит с натягом, пружинит и держится трением, без шпонки и клея.

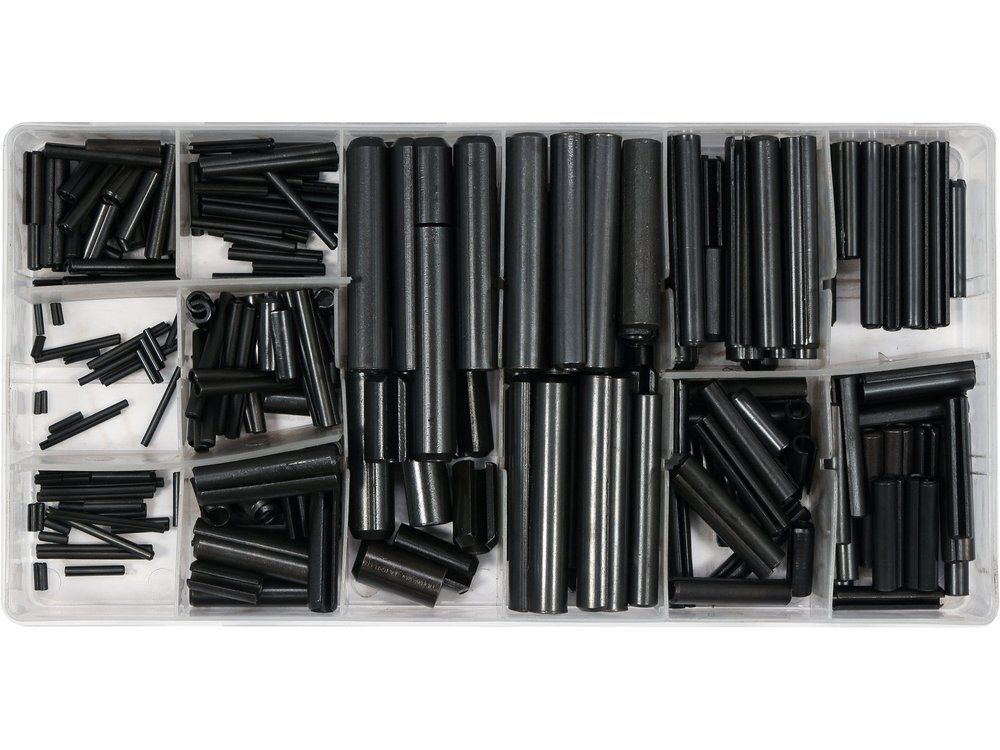

Что входит в набор

Ø1,5 мм

длины 5, 8 и 20 мм — по 10 шт

Ø2 и 2,5 мм

2×6, 2×12, 2×25, 2,5×16, 2,5×25, 2,5×30 мм — по 10 шт

Ø3 мм

длины 16, 25 и 30 мм — по 15 шт

Ø4 мм

длины 16, 25 и 40 мм — по 10 шт

Ø5 мм

длины 16, 25 и 30 мм — по 15 шт

Ø5,5 и 6 мм

длины 16, 30 и 45 мм в каждом диаметре — по 10 шт

Ø8 мм

длины 20, 40 и 50 мм — по 10 шт

Ø10 мм

длины 20, 40 и 50 мм — по 5 шт

Назначение и область применения

Пружинный штифт фиксирует шестерню на валу, стопорит ось ролика, держит рукоятку на хвостовике. Его преимущество перед цилиндрическим в том, что отверстие не нужно развертывать под точный размер: разрез позволяет штифту сжаться и выбрать разброс диаметра. Ставят его выколоткой или молотком через оправку, снимают выбиванием насквозь.

Характеристики

Стандарт

DIN 1481

Материал

марганцевая сталь

Диаметр

1,5; 2; 2,5; 3; 4; 5; 5,5; 6; 8; 10 мм

Длина

5–50 мм

Количество в наборе

315 шт, 30 типоразмеров

Что означает обозначение DIN 1481

DIN 1481

штифт пружинный разрезной тяжелой серии: свернутая лента с зазором по образующей

Первое число

номинальный диаметр, равный диаметру отверстия; сам штифт в свободном состоянии чуть больше

Второе число

длина штифта

Частые вопросы

Нужно ли развертывать отверстие под точный размер?
Нет, в этом преимущество разрезного штифта перед цилиндрическим: продольный разрез позволяет ему сжаться и выбрать разброс диаметра отверстия, а держится он натягом и трением, без шпонки и клея.

Чем его ставят и снимают?
Забивают выколоткой или молотком через оправку, а снимают выбиванием насквозь — поэтому отверстие должно быть сквозным или иметь выход под выколотку.

Можно ли вернуть выбитый штифт на место?
Он частично теряет разжим и во второй раз сидит слабее, поэтому при переборке узла ставят новый. Само отверстие заодно проверяют на разбитость: в растянутом не удержится и свежий штифт.

Преимущества

• 30 типоразмеров, десять диаметров от 1,5 до 10 мм
• Марганцевая сталь держит натяг после установки
• Отверстие не требует развертывания под точный размер
