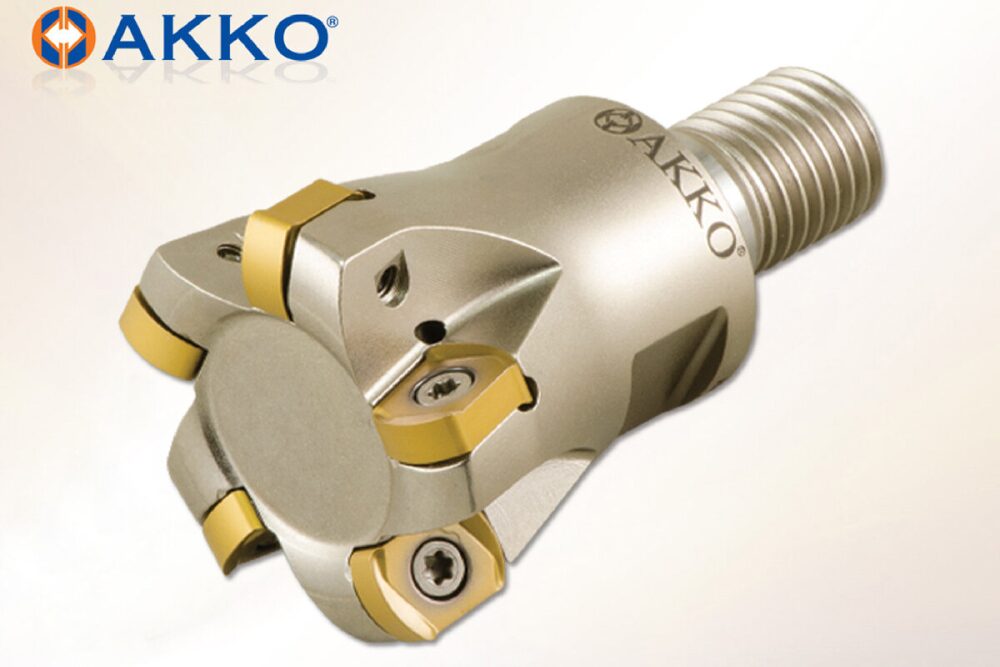

Сменная фрезерная головка с подачей СОЖ AHFM-BL0904-D32-M16-L40-Z04-H под пластину BLMP 0904.. AKKO

Головка AHFM-BL0904-D32-M16-L40-Z04-H — работает как сменный рабочий модуль инструмента. Основные данные: форма режущей пластины Прямоугольная (A, B, X); режущая пластина BLMP 0904.. (TAEGUTEC); система сож Есть.

Назначение и подбор

Головка AHFM-BL0904-D32-M16-L40-Z04-H работает как сменный рабочий модуль инструмента. Подбор идет от присоединительных размеров: они и определяют, встанет деталь в вашу оснастку или нет. Гнездо рассчитано на пластину BLMP 0904.. (TAEGUTEC), и это первое, что сверяют при заказе.

Все числа в карточке взяты из данных поставщика по этой позиции. Если нужного размера в списке нет, значит его нет и в паспорте: уточняйте у менеджера, а не подбирайте по аналогии с соседним артикулом.

Характеристики

Обозначение

AHFM-BL0904-D32-M16-L40-Z04-H

Форма режущей пластины

Прямоугольная (A, B, X)

Режущая пластина

BLMP 0904.. (TAEGUTEC)

Система СОЖ

Есть

Диаметр присоединения (DCON)

17

Диаметр опорной поверхности со стороны станка (DCSFMS)

29

Функциональная длина (LF)

40

Максимальный диаметр резания (DCX)

32

Число режущих кромок по периферии (ZEFP)

4

Максимальная глубина резания (APMX)

1.5

Размер резьбы (TDZ)

M16

Частые вопросы

Как проверить, что деталь подойдет

сверяют присоединительные размеры из таблицы характеристик со своей оснасткой. Плюс типоразмер пластины: BLMP 0904.. (TAEGUTEC).

Что не входит в поставку

сменные пластины и крепеж заказываются отдельно, если в наименовании не сказано иначе.

Есть ли аналог другого производителя

присоединительные размеры у этой группы не нормированы стандартом, поэтому замена подбирается по размерам, а не по названию серии.

Преимущества

• Головка серии AKKO с заводскими присоединительными размерами
• Сменная пластина BLMP 0904.. (TAEGUTEC): меняется кромка, а не инструмент
• Присоединительный размер сверяют с оправкой до заказа
• Отгрузка со склада, доставка Новой Почтой по Украине

Пластины к этому инструменту

• Твердосплавная пластина фрезерная BLMP 0904R-M AU1035G AGIR
• Твердосплавная пластина фрезерная BLMP 0904R-M ASH1035MC AGIR
• Твердосплавная пластина фрезерная BLMP 0904R-M APH1030BZ AGIR

Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
