Набор колец стопорных наружных и внутренних YATO YT-06882, 225 шт

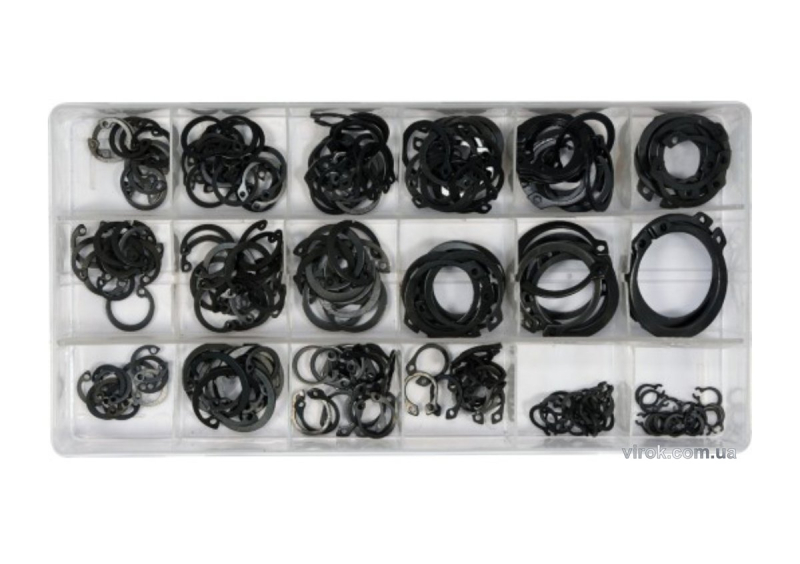

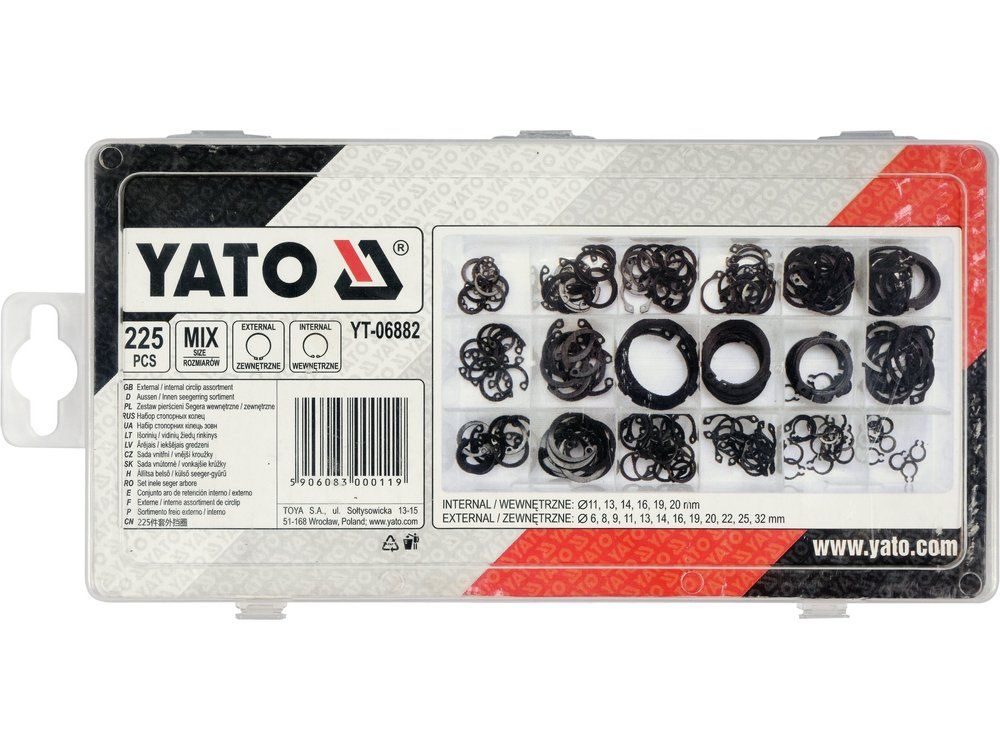

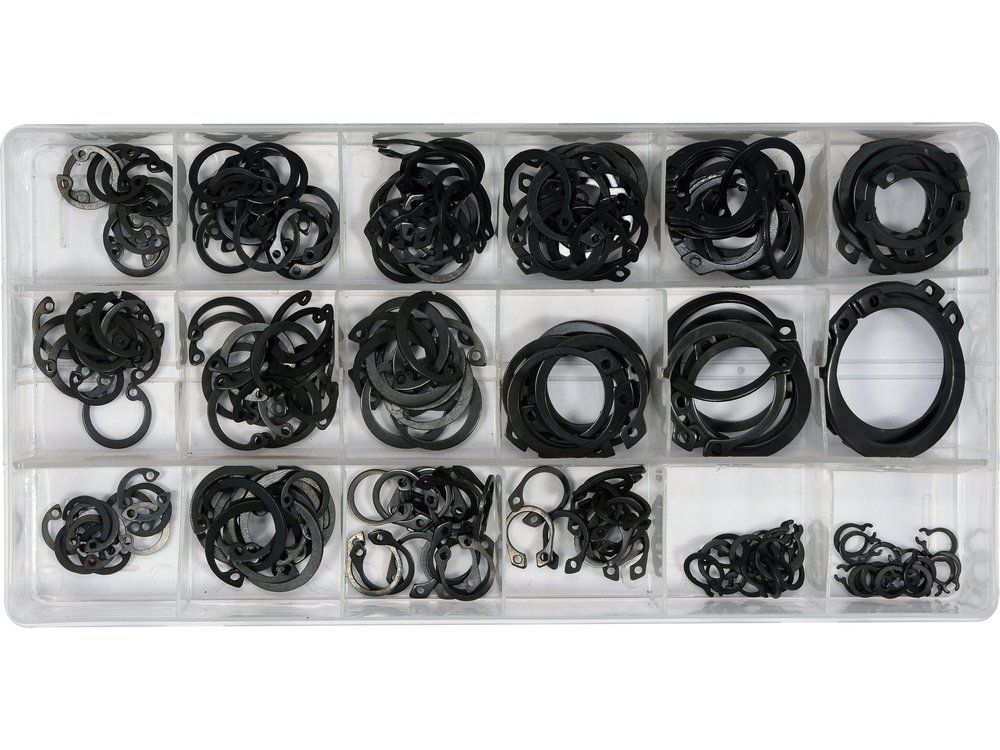

Набор колец стопорных YATO YT-06882 — 225 колец Сегера в кассетнице с раскладкой по размерам: 155 наружных на валы Ø6–32 мм и 70 внутренних под отверстия Ø11–20 мм. Материал колец — марганцевая сталь, исполнение по DIN 471 и DIN 472.

Что входит в набор

Наружные кольца DIN 471, 155 шт

Ø6, 8, 9, 11, 13, 14, 16, 19 мм — по 15 шт; Ø20, 22, 25 мм — по 10 шт; Ø32 мм — 5 шт

Внутренние кольца DIN 472, 70 шт

Ø11 и 16 мм — по 15 шт; Ø13, 14, 19, 20 мм — по 10 шт

Назначение и область применения

Кольцо Сегера удерживает подшипник, шестерню или палец от осевого смещения: его заводят в проточку и отпускают, после чего оно работает упором. Наружное кольцо садится в канавку на валу, внутреннее — в канавку отверстия, и заменять одно другим нельзя. В наборе есть оба типа, поэтому один короб закрывает и ремонт редуктора, и переборку узла с посадкой подшипника в корпус.

Характеристики

Тип

наружные и внутренние

Стандарт

DIN 471 (наружные), DIN 472 (внутренние)

Материал

марганцевая сталь

Диапазон валов

Ø6–32 мм

Диапазон отверстий

Ø11–20 мм

Количество в наборе

225 шт, 18 типоразмеров

Что означает обозначение DIN

DIN 471

кольцо стопорное наружное, ставится в проточку на валу; размер назван по диаметру вала

DIN 472

кольцо стопорное внутреннее, ставится в проточку отверстия; размер назван по диаметру отверстия

Обозначение сразу говорит, куда кольцо ставится: спутать наружное с внутренним по одному диаметру легко, по номеру стандарта — нет.

Частые вопросы

Какими щипцами ставить кольца из набора?
Нужны две пары: съемник с прямыми губками для наружных колец и с губками под развод для внутренних. Одним инструментом обе группы не берут.

Чем этот набор отличается от набора только наружных колец?
Здесь 70 из 225 колец — внутренние, DIN 472. Если внутренние размеры не нужны, дешевле взять кассетницу с одними наружными.

Преимущества

• Оба типа колец в одном коробе: наружные DIN 471 и внутренние DIN 472
• Раскладка по 18 типоразмерам, ходовые диаметры идут по 15 шт
• Марганцевая сталь держит упругость после развода на посадку
