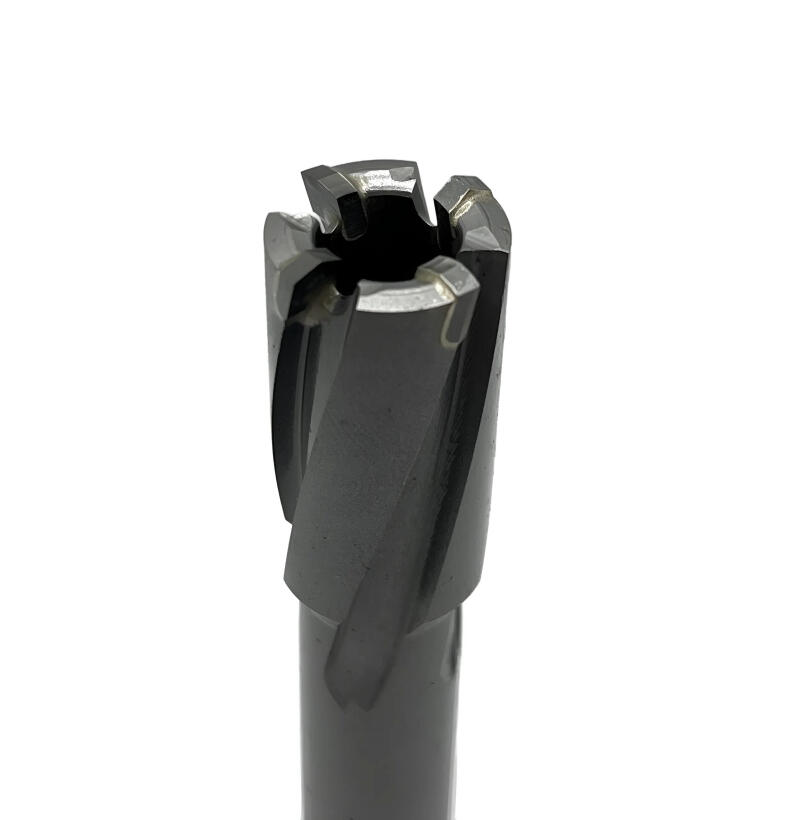

Сверло (фреза корончатая) т/с ф 22мм L55мм т/с пластиной и хвостовиком Universal (WELDON 19 мм и nitto)

Корончатая фреза (кольцевое сверло) 22 мм, глубина резания 55 мм, режущая часть — твердосплавные напайные пластины, хвостовик Universal. Режет только контур отверстия, а сердцевина выходит целым керном: металла снимается в разы меньше, чем спиральным сверлом того же диаметра.

Обрабатываемые материалы

• PКонструкционная и углеродистая сталь
• KЧугун серый и ковкий

Совместимость и подбор

Диаметр отверстия

22 мм

Максимальная глубина

55 мм — толщина проходимого металла

Хвостовик

Universal: сочетает лыски Weldon 19 мм и кольцевую канавку Nitto, встает в держатели обеих систем

Станок

магнитный сверлильный станок; в патрон обычной дрели такая фреза не ставится

Обязательная оснастка

центрирующий штифт (выталкиватель керна) — он же подает СОЖ в зону резания

Назначение и область применения

Кольцевое сверление применяют там, где нужно быстро получить отверстие большого диаметра в толстом прокате: монтажные отверстия в балках и швеллерах, фланцы, рельсовые накладки, ремонт металлоконструкций на месте. Фреза снимает только кольцевую канавку шириной несколько миллиметров, поэтому усилие подачи и мощность станка нужны в разы меньше, чем при сплошном сверлении.

Отверстие получается с чистой стенкой и не требует зенкования под болт. Керн выталкивается штифтом после прохода и остается целой заготовкой.

Характеристики

Тип

фреза корончатая (кольцевое сверло)

Диаметр

22 мм

Глубина резания

55 мм

Режущая часть

твердосплавные напайные пластины

Хвостовик

Universal (WELDON 19 мм и Nitto)

Частые вопросы

Можно ли работать обычной дрелью?

Нет. Кольцевая фреза требует жесткой фиксации и постоянной подачи: работают на магнитном сверлильном станке. В кулачковом патроне хвостовик проворачивается, и фреза ломается на первом же зубе.

Штифт входит в комплект?

Уточняйте при заказе: центрирующий штифт подбирается по длине фрезы. Без него керн не выйдет из фрезы, а СОЖ не дойдет до зубьев.

Чем Universal отличается от Weldon 19?

Universal несет и лыски Weldon, и кольцевую канавку Nitto, поэтому встает в держатели обеих систем. Чистый Weldon 19 — только в свою.

Металл какой толщины возьмет?

До 55 мм за один проход — это и есть рабочая глубина фрезы. Более толстый прокат проходят с двух сторон или берут фрезу с большей глубиной.

Преимущества

• Отверстие 22 мм без предварительного сверления и рассверливания
• Снимается только кольцо металла — мощности нужно в разы меньше
• Керн выходит целым, стенка отверстия чистая
• Хвостовик под держатели Weldon и Nitto
