Тестер напруги двополюсний YATO YT-28330, 6-1000 В, перевірка ПЗВ

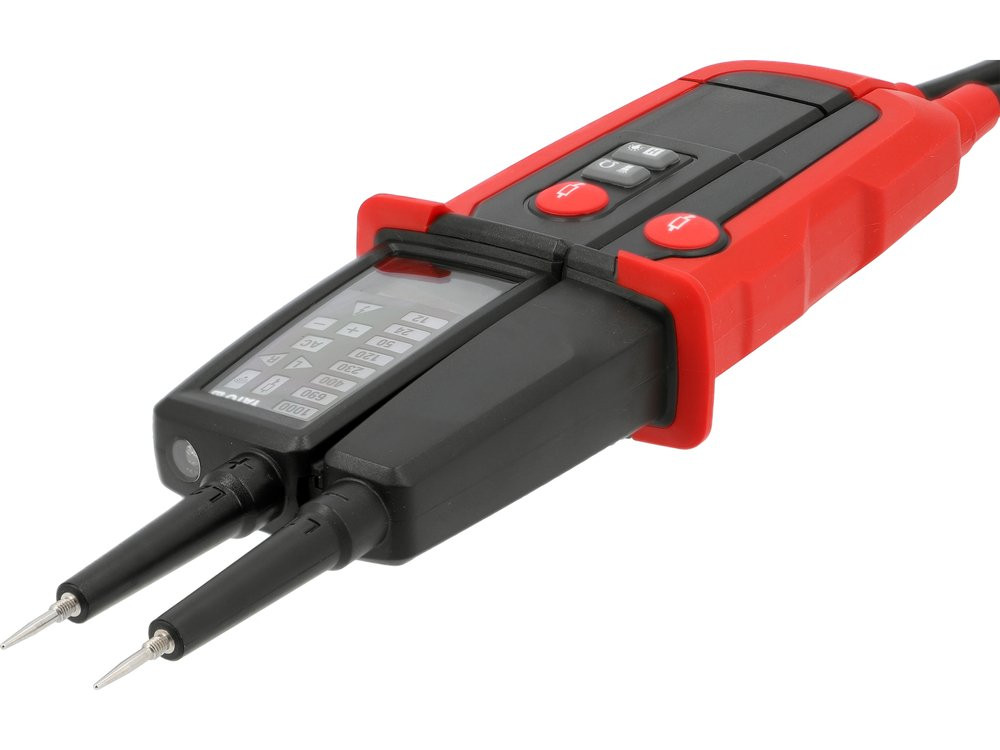

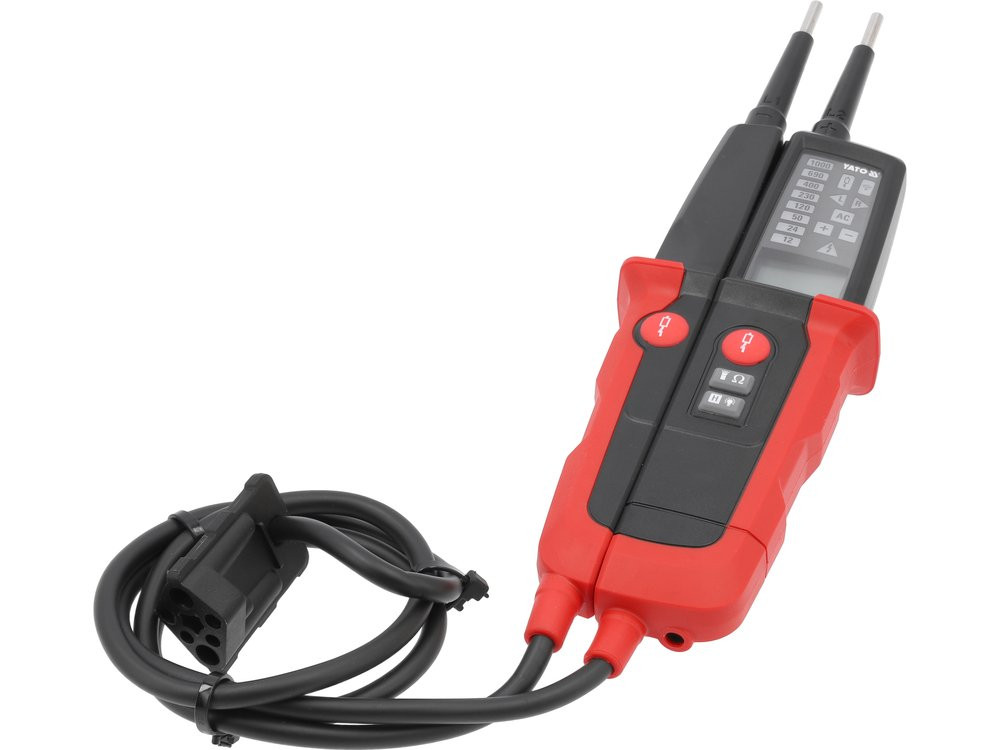

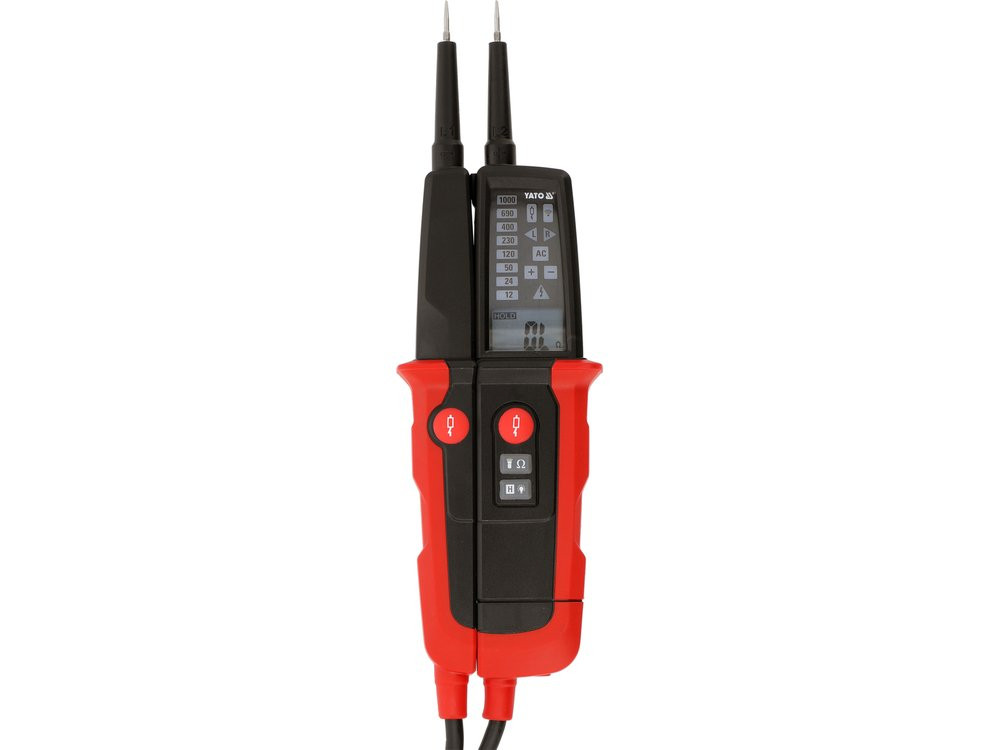

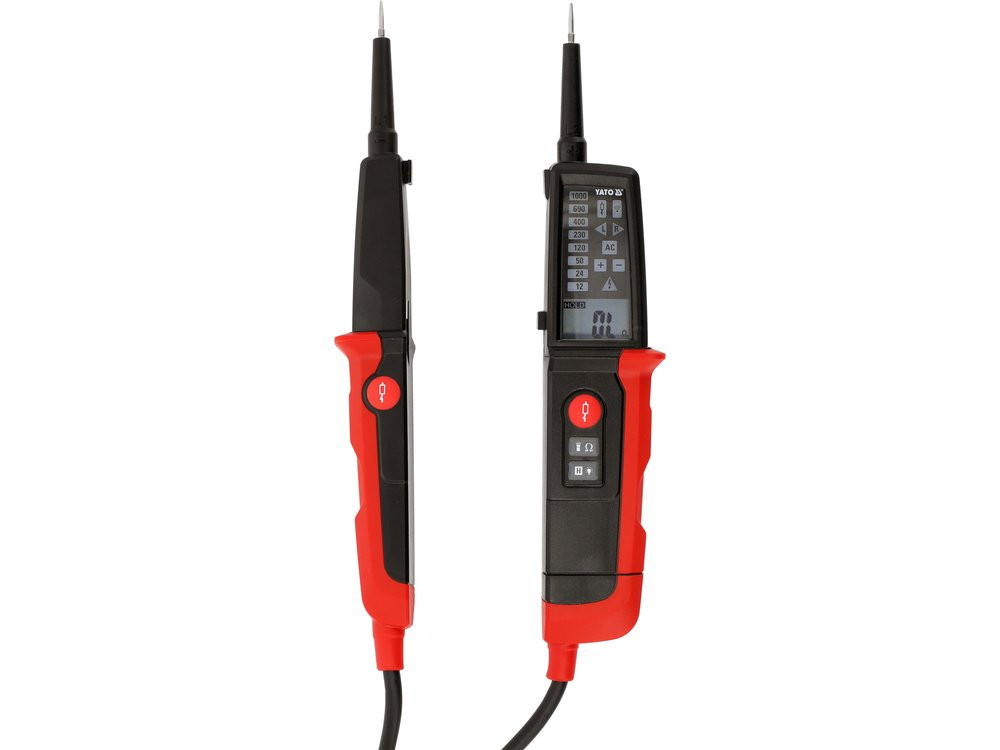

Тестер напруги двополюсний YATO YT-28330 — прилад для перевірки електроустановок на 6–1000 В змінного та постійного струму. Вимірює опір до 1999 Ом і частоту 50–400 Гц, визначає полярність і чергування фаз, перевіряє спрацювання ПЗВ струмом близько 30 мА за 230 В. Дисплей LCD, світлодіодна шкала, корпус IP64, маса 285 г.

Що цим роблять

Перевірити наявність і величину напруги

6–1000 В, автоматичний вибір діапазону

Перевірити ПЗВ у щиті

випробувальний струм близько 30 мА за 230 В

Визначити порядок фаз

тест чергування фаз перед підключенням двигуна

Знайти обрив або хибний контакт

прозвонка кола до 400 МОм

Призначення та сфера застосування

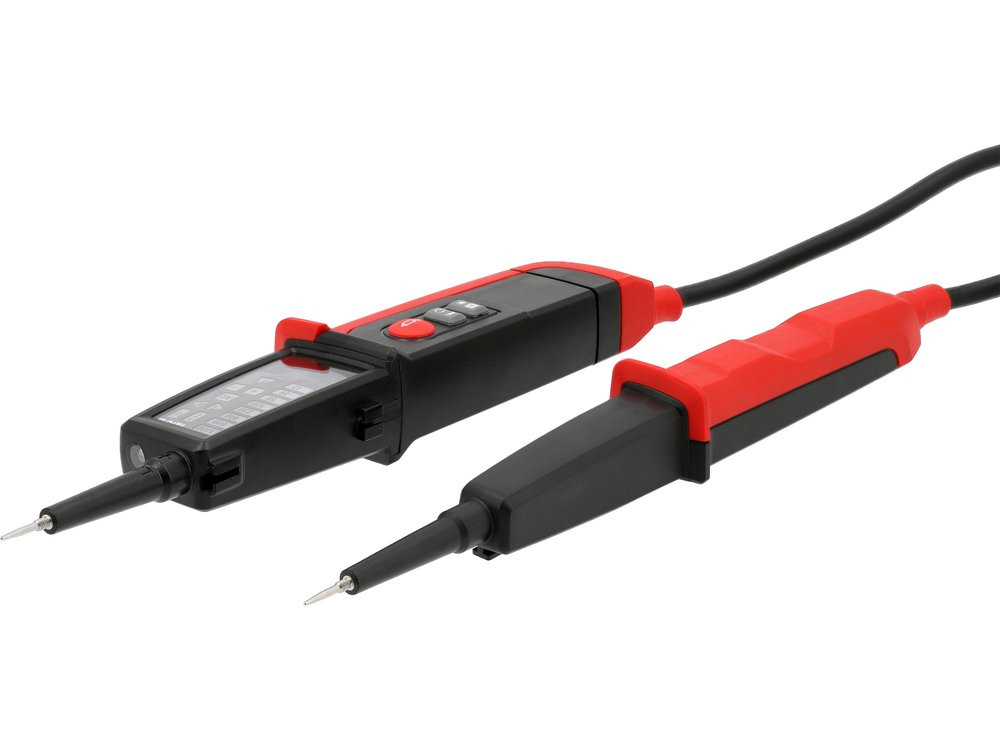

Двополюсний тестер відрізняється від викрутки-індикатора тим, що підключається до двох точок одразу й міряє напругу між ними, а не наявність поля. Тому він бачить реальне значення, а не наведення, і його показання можна вважати підставою для роботи: саме такими приладами перевіряють відсутність напруги перед початком робіт у щиті.

Окрема лінія функцій — робота з ПЗВ. Прилад пропускає крізь захисний провідник струм близько 30 мА і дивиться, чи вимкнеться пристрій. Між випробуваннями передбачено паузу 240 с на відновлення, а максимальна тривалість одного вимірювання обмежена 30 с. У звичайному режимі вхідний опір 350 кОм і струм менше 3,5 мА, тому ПЗВ від простої перевірки напруги не спрацьовує. Низькоомний режим близько 7 кОм вмикають окремо, щоб відсіяти наведену напругу на вимкненій, але довгій лінії.

Характеристики

Змінна напруга

6–1000 В

Постійна напруга

6–1000 В

Опір

0–1999 Ом

Частота

50–400 Гц

Прозвонка кола

0–400 МОм

Перевірка чергування фаз

є

Визначення полярності

є

Похибка

± (3 % + 5)

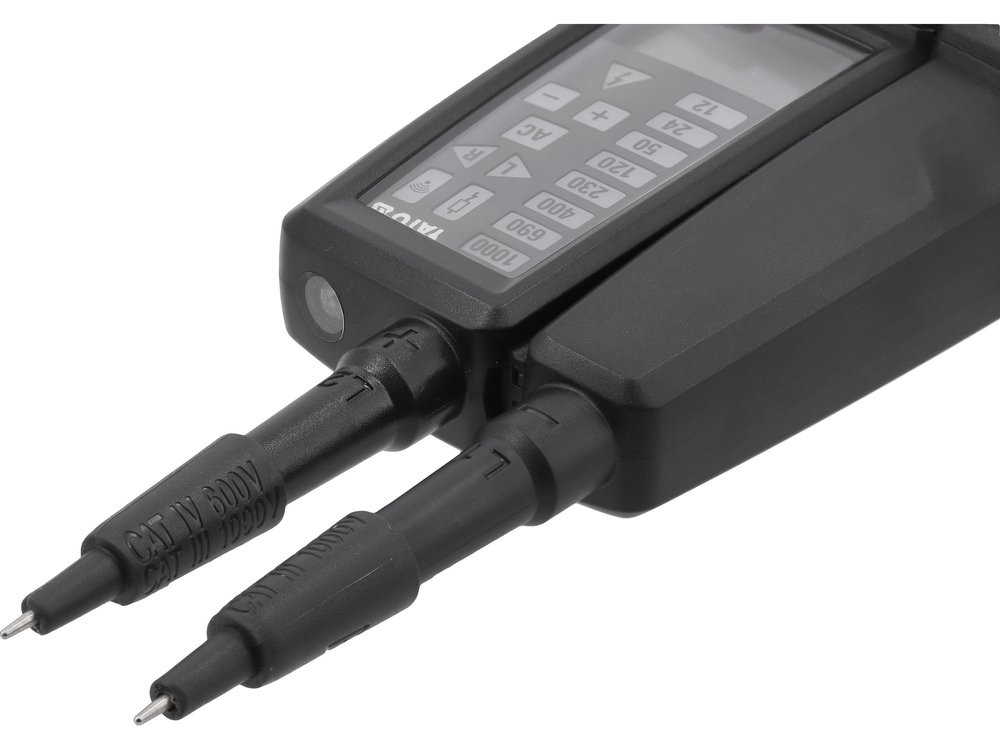

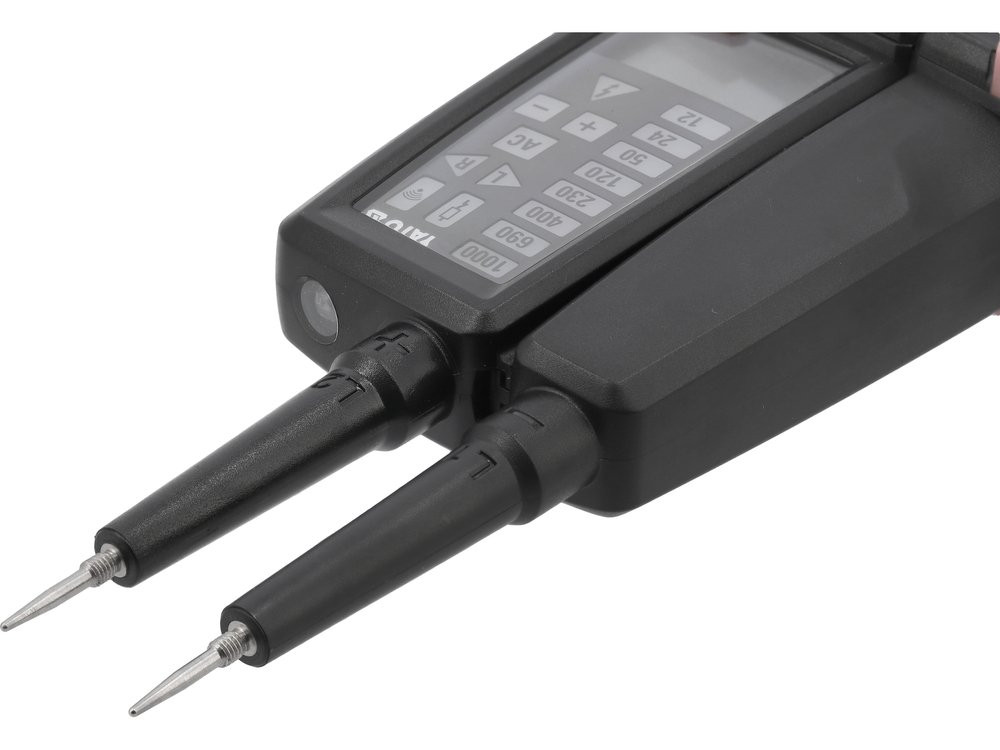

Пороги світлодіодної шкали

12, 24, 50, 120, 230, 400, 690, 1000 В

Роздільна здатність дисплея

1 В, діапазон індикації 1999

Автовибір діапазону

є

Автоматичний запуск

від 12 В (світлодіоди), від 6 В (дисплей)

Час відгуку

менше 1 с

Випробування ПЗВ

близько 30 мА за 230 В, пауза між тестами 240 с

Тривалість одного вимірювання

до 30 с

Низькоомний режим

близько 7 кОм, для придушення наведень

Вхідний опір

350 кОм, струм менше 3,5 мА — ПЗВ не спрацьовує

Піковий струм навантаження Is

150 мА

Габарити

280×74×34 мм

Запис розміру

280х74х34, 280x74x34, 280*74*34

Ступінь захисту

IP64

Робоча температура та вологість

−10…+50 °C, менше 85 %

Живлення

2 елементи 1,5 В, AAA

Маса

285 г

Часті запитання

Навіщо пауза 240 секунд між перевірками ПЗВ?
Випробувальне коло приладу має охолонути й відновитися. Якщо тиснути тести поспіль, показання попливуть, а нагрів схеми їй на користь не піде.

Чи спрацює ПЗВ при звичайному вимірюванні напруги?
Ні. У штатному режимі вхідний опір 350 кОм, струм менше 3,5 мА — цього недостатньо для спрацювання. Вимкнення відбувається лише в режимі випробування.

Навіщо тестеру низькоомний режим?
На довгому вимкненому кабелі наводиться напруга від сусідніх ліній. Навантаження близько 7 кОм гасить наведення, і прилад показує реальне значення замість примарних десятків вольт.

Що дає IP64?
Повний захист від пилу та від бризок води з будь-якого напрямку — прилад нормально переносить будмайданчик і роботу під дощем.

Переваги

• Вимірювання до 1000 В змінного та постійного струму
• Перевірка спрацювання ПЗВ без окремого приладу
• Визначення чергування фаз перед пуском двигуна
• Подвійна індикація: дисплей і світлодіодна шкала
• Корпус IP64 і маса 285 г
