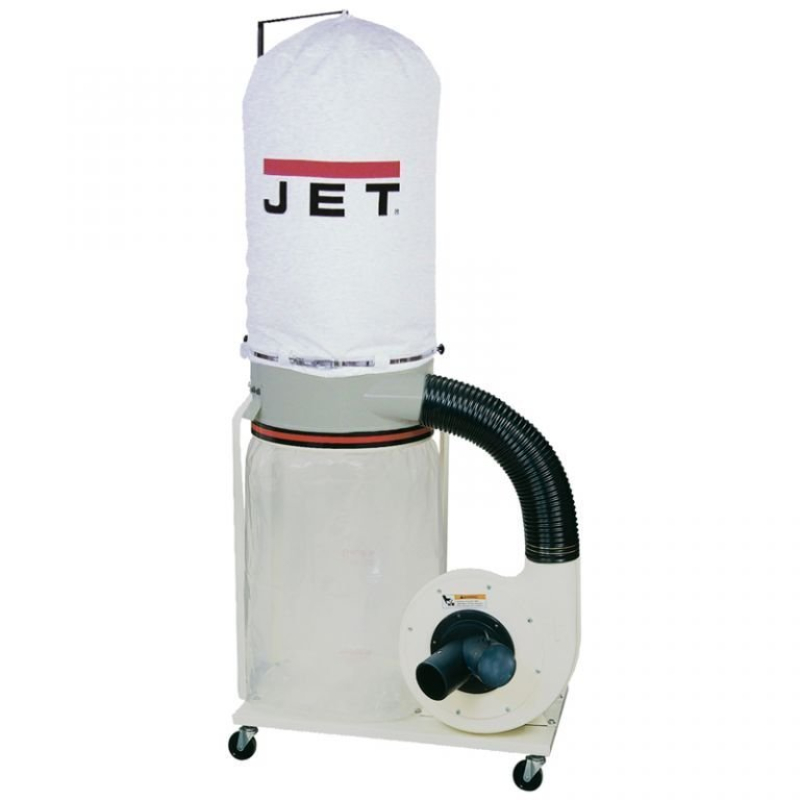

Витяжна установка JET DC-1100A, 1,9 кВт, 1620 м³/год, Vortex Cone, 230 В

Витяжна установка JET DC-1100A (DC-1100A-230) з сепаратором Vortex Cone забирає стружку від верстата з витратою 1620 м³/год при розрідженні 1700 Па і збирає її в мішок на 150 л. Живлення 230 В, приєднання 2×100 мм або 1×150 мм.

Сумісність і підбір

Установка розрахована на стаціонарну роботу з продуктивним деревообробним обладнанням: рейсмусовими, фугувальними, циркулярними і шліфувальними верстатами. Запас за витратою 1620 м³/год покриває верстати з патрубком Ø100 мм, магістраль Ø150 мм підходить для короткого канального розведення.

Живлення

230 В

Патрубки

2×100 мм або 1×150 мм

Пилозбірник

мішок 150 л, посадка Ø500 мм

Обслуговувані верстати

рейсмусові, фугувальні, циркулярні, шліфувальні

Фільтрація

30 мкм, картридж 2 мкм ставиться опцією

Призначення і сфера застосування

Конічний дефлектор Vortex Cone закручує вхідний потік: велика стружка і тріска осідають у мішок одразу, до фільтра доходить лише легка фракція. Мішок заповнюється щільніше, фільтр довше зберігає пропускну здатність, інтервали між обслуговуваннями зростають.

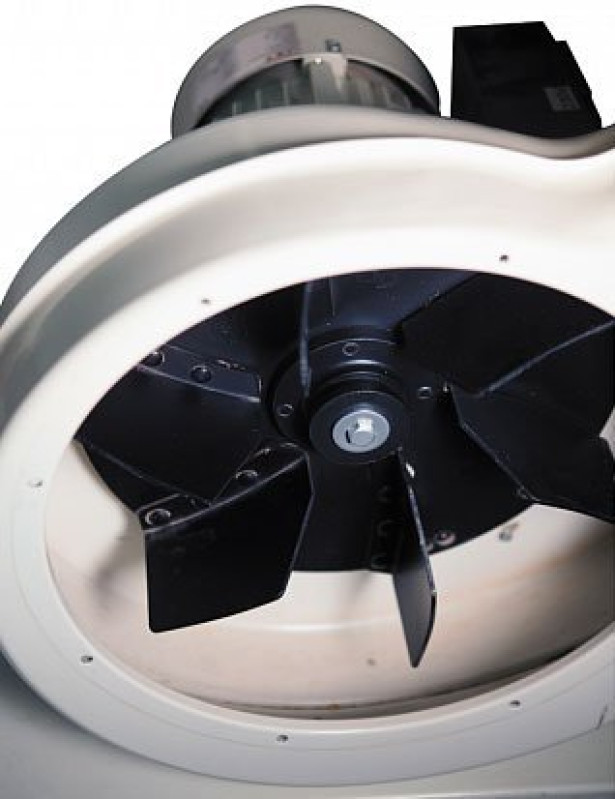

Мотор 1,9 кВт (вихідна 1,1 кВт) з металевою крильчаткою пропускає тріску і дрібні обрізки без пошкоджень. Корпус стоїть на роликах: установку можна перекочувати між робочими місцями, якщо стаціонарне розведення ще не зібране.

Характеристики

Споживана (вихідна) потужність

1,9 (1,1) кВт

Продуктивність всмоктування

1620 м³/год

Розрідження

1700 Па

Об’єм пилозбірника

150 л

Діаметр приєднання мішка

500 мм

Тонкість фільтрації

30 мкм (2 мкм — опція)

Патрубки для підключення

2×100 мм або 1×150 мм

Маса

50 кг

Напруга

230 В

Що означає Vortex Cone

Vortex Cone (вихровий конус) позначає фірмовий конічний сепаратор JET у горловині пилозбірника. За описом виробника він відділяє велику фракцію від повітряного потоку до фільтра: сміття укладається в мішок щільніше, а фільтрувальна поверхня засмічується повільніше.

Часті питання

Чи вистачить звичайної мережі 230 В? Так. Двигун розрахований на однофазну мережу 230 В, окремий силовий ввід не потрібен. Знадобиться розетка із заземленням і проводка, розрахована на споживання 1,9 кВт.

Скільки верстатів можна приєднати? Штатні варіанти приєднання: 2×100 мм або 1×150 мм. Магістраль розводиться на два робочі місця, але витрата 1620 м³/год розрахована на роботу одного верстата за раз: невикористаний відвід перекривають шибером, інакше потік ділиться і швидкість у шлангу падає.

Чи затримає установка дрібний пил? Штатна фільтрація 30 мкм: цього вистачає для стружки, тирси і великого пилу. Дрібнодисперсну фракцію тримає картриджний фільтр 2 мкм (версії CK), а завислий у повітрі приміщення пил дочищає підвісна система фільтрації AFS або PM1200.

Чим витяжна установка відрізняється від системи фільтрації повітря? Це різне обладнання. Витяжна установка забирає стружку і пил безпосередньо від верстата через шланг: серія DC працює з витратою від 850 до 2900 м³/год. Система фільтрації повітря (AFS, PM1200) висить під стелею і дочищає приміщення від дрібної завислої пилюки при 360–1700 м³/год. Одне одного не замінює: відходи збирає витяжка біля верстата, залишок пилу з повітря прибирає фільтрувальний блок.

Переваги

• ✓Витрата 1620 м³/год при розрідженні 1700 Па
• ✓Сепаратор Vortex Cone розвантажує фільтр
• ✓Мішок 150 л з посадкою Ø500 мм
• ✓Два патрубки Ø100 мм або магістраль Ø150 мм
• ✓Металева крильчатка не боїться тріски
