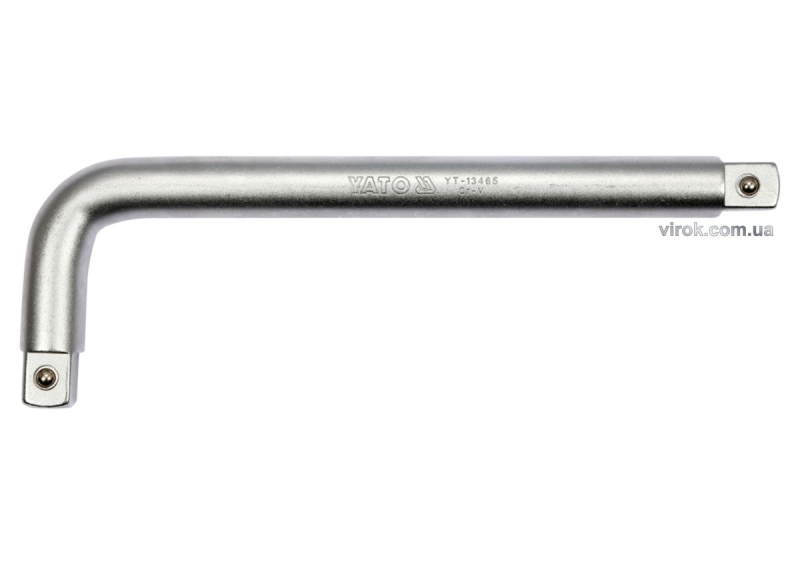

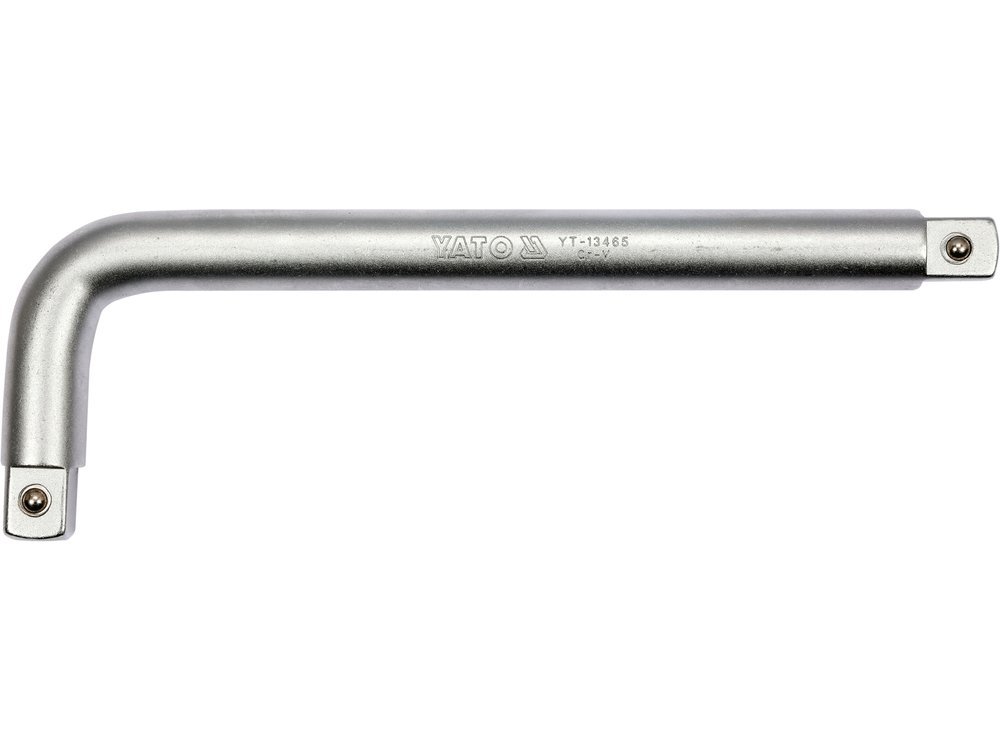

Вороток Г-образный 3/4″ 300х100 мм YATO YT-13465, DIN 3122

Момент на крупном крепеже создает плечо, и здесь их два: 300 мм основное и 100 мм короткое, загнутое под прямым углом. Квадрат 3/4" держит тяжелые головки, пруток диаметром 25 мм не пружинит. Сталь CrV 50BV30, хромирование с сатинированием, DIN 3122.

Технические характеристики

Привод

3/4" (19,0 мм)

Форма

Г-образная, тип L

Длина длинного плеча

300 мм (в данных поставщика также 275 мм)

Длина короткого плеча

100 мм

Диаметр стержня

25 мм

Материал

CrV 50BV30

Обработка поверхности

хромирование, сатинирование

Стандарт

DIN 3122

Запись размера

300х100, 300x100, 300*100

Почему у воротка два плеча

Длинное плечо работает на срыв: усилие руки умножается на 300 мм. Короткое плечо в 100 мм берут в руку, когда крепеж уже стронут — за него вороток вращают быстро, как коловорот, не перехватываясь.

Короткое плечо задает и габарит: между квадратом и изгибом нужно 100 мм свободного пространства, иначе вороток в проем не встанет.

• Квадрат 3/4" — привод для грузовых колесных гаек, рессорных стремянок, крупных фланцев
• Пруток 25 мм по всей длине — жесткость выше, чем у воротков 1/2"
• Самое короткое плечо в ряду 300-600 мм: момент ниже, зато вороток помещается там, где 600 мм не развернуть

Частые вопросы

Сколько свободного места нужно над крепежом?
Не меньше 100 мм: столько занимает короткое плечо между квадратом и изгибом. К этому добавляется высота самой головки.

Почему в данных стоят и 275, и 300 мм?
Поставщик дает длину двумя числами. В названии и в подборе принято 300 мм, но при расчете тесного проема надежнее опираться на меньшее значение.

Это самый короткий вороток 3/4" в ряду?
Да, в ряду 300-600 мм он крайний по длине. Момент у него ниже остальных, зато он встает там, где плечо в 600 мм просто не развернуть.
