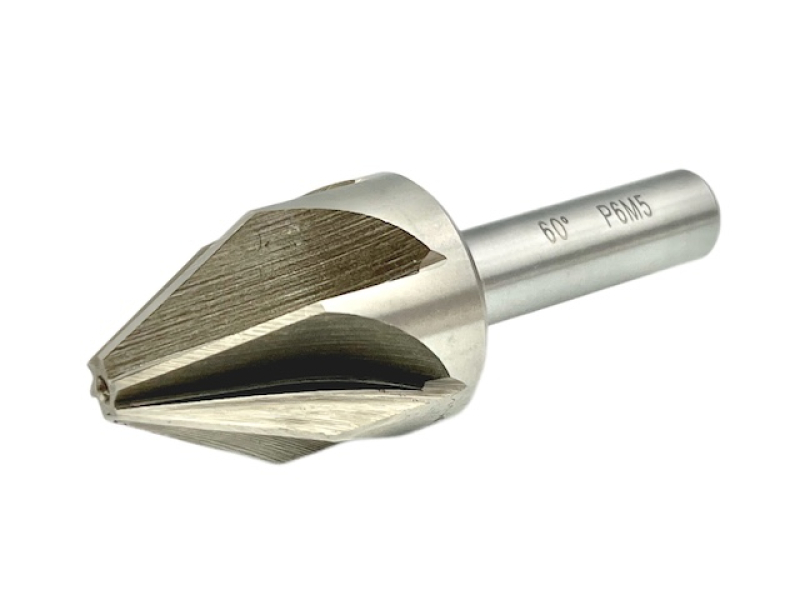

Зенковка ц/х ф 20 мм 60 град. Р6М5 (HSS) OTTIMO

Зенковка ф 20 мм с цилиндрическим хвостовиком, 60 градусов Р6М5 — обработка входа отверстия: фаска под сборку, гнездо под потайной крепеж, снятие заусенца после сверления.

Где применяется

Зенковкой обрабатывают вход отверстия: снимают заусенец после сверления, делают направляющую фаску под сборку и формируют гнездо под потайную головку. Угол выбирают по головке крепежа: 90 градусов — под метрический потайной винт, 60 — под центровое гнездо и заклепку, 120 — под заклепочные и штампованные соединения. Глубину зенкования контролируют по диаметру фаски на торце, а не по лимбу: так виден фактический результат.

Характеристики

Тип

зенковка коническая

Исполнение

с цилиндрическим хвостовиком

Наибольший диаметр

20 мм

Угол конуса

60 градусов

Материал

Р6М5

Общая длина по ГОСТ 14953-80

64 мм

Длина рабочей части по ГОСТ 14953-80

28 мм

Производитель

OTTIMO

Размеры инструмента этого типа установлены ГОСТ 14953-80 (Зенковки конические. Технические условия).

Текст стандарта: ГОСТ 14953-80.

Что важно при подборе

Угол 60 градусов — под центровые гнезда, заклепки и заточку. Наибольший диаметр 20 мм ограничивает размер фаски: зенковка не может сделать гнездо больше своего диаметра.

Частые вопросы

Какой угол зенковки нужен под потайной винт?

Для метрического потайного винта по ГОСТ 17475-80 и DIN 7991 — 90 градусов. Угол 60 применяют под центровые гнезда и заклепки, 120 — под штампованные потайные головки и заклепочные соединения.

Как контролировать глубину зенкования?

По диаметру фаски на торце детали, а не по лимбу станка: диаметр измеряется штангенциркулем и прямо показывает, утонет ли головка заподлицо.

Почему зенковка дробит и оставляет гранность?

Из-за завышенных оборотов, слабого крепления детали и большого вылета инструмента. Зенковка режет большим диаметром, поэтому обороты берут заметно ниже сверлильных, а деталь жестко фиксируют.

Что дает эта позиция

• Угол 60 градусов под свой тип крепежа
• Фаска и гнездо под потайную головку за один проход
• Снимает заусенец сразу после сверления
• Работает на том же станке без переустановки детали
