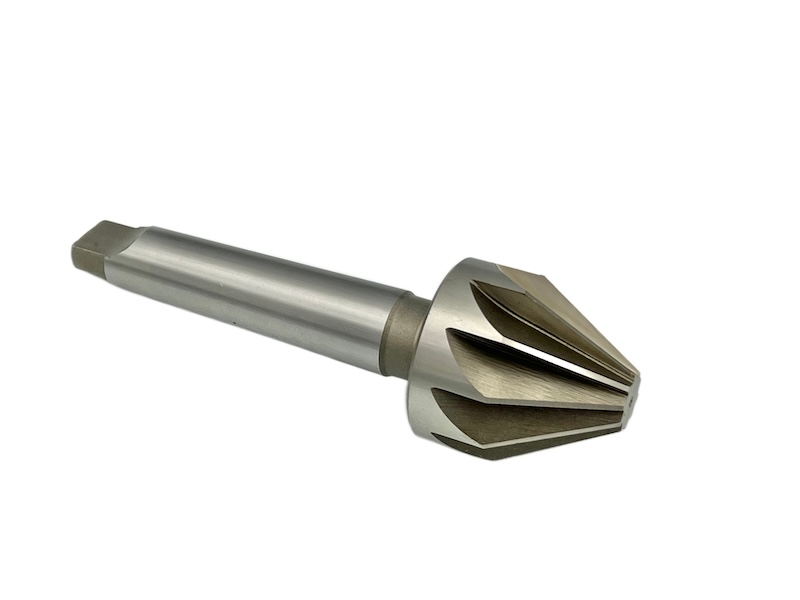

Зенковка к/х ф 16 мм 120 град. Р6М5 КМ1

Зенковка коническая с коническим хвостовиком ф 16 мм, угол 120 градусов Р6М5. Типоразмер КМ1. Снимает фаску и формирует коническое гнездо под потайную головку винта — от точности угла зависит, утонет головка заподлицо или останется выступать.

Где применяется

Зенковкой обрабатывают вход отверстия: снимают заусенец после сверления, делают направляющую фаску под сборку и формируют гнездо под потайную головку. Угол выбирают по головке крепежа: 90 градусов — под метрический потайной винт, 60 — под центровое гнездо и заклепку, 120 — под заклепочные и штампованные соединения. Глубину зенкования контролируют по диаметру фаски на торце, а не по лимбу: так виден фактический результат.

Характеристики

Тип

зенковка коническая

Исполнение

с коническим хвостовиком

Наибольший диаметр

16 мм

Угол конуса

120 градусов

Хвостовик

КМ1

Материал

Р6М5

Тип и размеры соответствуют ГОСТ 14953-80 (Зенковки конические. Технические условия).

Текст стандарта: ГОСТ 14953-80.

Что важно при подборе

Угол 120 градусов — под заклепки и штампованные потайные головки. Наибольший диаметр 16 мм ограничивает размер фаски: зенковка не может сделать гнездо больше своего диаметра. Хвостовик КМ1 ставится в шпиндель напрямую или через переходную втулку.

Частые вопросы

Какой угол зенковки нужен под потайной винт?

Для метрического потайного винта по ГОСТ 17475-80 и DIN 7991 — 90 градусов. Угол 60 применяют под центровые гнезда и заклепки, 120 — под штампованные потайные головки и заклепочные соединения.

Как контролировать глубину зенкования?

По диаметру фаски на торце детали, а не по лимбу станка: диаметр измеряется штангенциркулем и прямо показывает, утонет ли головка заподлицо.

Почему зенковка дробит и оставляет гранность?

Из-за завышенных оборотов, слабого крепления детали и большого вылета инструмента. Зенковка режет большим диаметром, поэтому обороты берут заметно ниже сверлильных, а деталь жестко фиксируют.

Что дает эта позиция

• Угол 120 градусов под свой тип крепежа
• Фаска и гнездо под потайную головку за один проход
• Снимает заусенец сразу после сверления
• Работает на том же станке без переустановки детали
