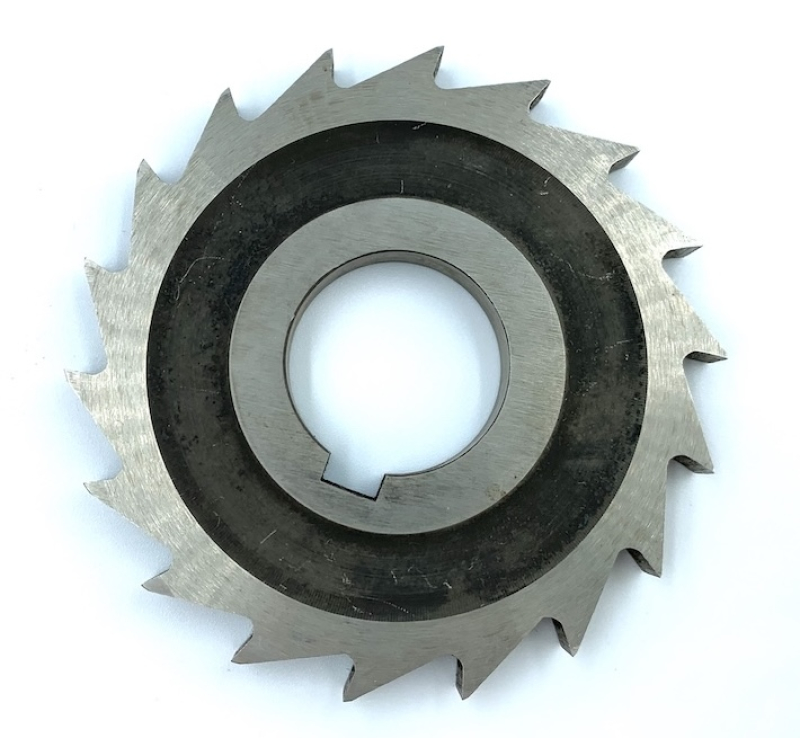

Фреза дисковая пазовая ф 100х10х32 мм Р6М5 OTTIMO
Отправка заказов по всей Украине осуществляется транспортной компанией «Новая Почта» с понедельника по пятницу.
При оформлении и оплате заказа до 15:00 товар передается в доставку в день оплаты.
Стоимость доставки оплачивает покупатель согласно тарифам перевозчика.
Оплата в «Сплав Харьков» - все расчеты в гривнах.
Безналичный расчет с НДС (+20%) или без НДС (+10%).
Наличный расчет
Минимальная сумма заказа 300 грн.
Паз шириной 10 мм под поле допуска H9, N9 или P9 по ГОСТ 23360-78. Ширину паза задает толщина фрезы, глубину ограничивает диаметр ступицы.
| Ширина получаемого паза | 10 мм |
| Наибольшая глубина паза | 26,5 мм |
| Оправка | посадочное отверстие 32 мм H7, шпоночный паз по ГОСТ 9472-90 |
| Взаимозаменяемость | присоединительные размеры по ГОСТ 3964-69, фреза встает на оправку любого изготовителя с тем же посадочным диаметром |
Пазовая фреза режет паз шириной 10 мм периферийными зубьями. Зубья острозаточенные, передний угол 15°, задний 20°, вспомогательный угол в плане 1–2°, за счет чего боковые стенки паза получаются без подрезки.
Применяется на пазах под шпонку, разрезных пазах, канавках в валах и планках из конструкционной стали и чугуна. Переточка ведется по передней поверхности; при переточке по торцам ширина паза уходит в минус, поэтому под размерный паз берут затылованное исполнение по ГОСТ 8543-71.
| Тип инструмента | Фреза дисковая пазовая |
| Наружный диаметр D | 100 мм, поле допуска js16 |
| Ширина B | 10 мм, под паз N9 −0,014 / −0,036, H9 +0,022 / 0, P9 −0,029 / −0,051 |
| Посадочное отверстие d | 32 мм H7 |
| Диаметр ступицы d1 | 47 мм |
| Углы зуба | передний 15°, задний 20°, вспомогательный в плане 1–2° |
| Материал режущей части | Р6М5 (быстрорежущая сталь) |
| Твердость режущей части | 63…66 HRC |
| Технические требования | ГОСТ 1695-80 |
| Изготовитель | OTTIMO |
| Состояние | новый инструмент |
| Стандарт | ГОСТ 3964-69 |
| ф 100×10×32 | наружный диаметр 100 мм, ширина 10 мм, посадочное отверстие 32 мм |
| Р6М5 | марка материала режущей части: быстрорежущая сталь |
| ГОСТ 3964-69 | стандарт на дисковые пазовые фрезы диаметром от 50 до 200 мм с острозаточенным зубом |
| Скорость резания Vc | 30 м/мин |
| Частота вращения n | 95 об/мин |
| Подача на зуб Sz | 0,1 мм/зуб |
| Глубина фрезерования t | 10 мм |
| СОЖ | 5 %-ный раствор эмульсола в воде |
ГОСТ 3964-69 режимов резания не нормирует. Приведены значения таблицы 3 ГОСТ 8543-71 для пазовой фрезы того же диаметра из стали Р6М5, испытания по стали 45 твердостью 179…197 НВ. Частота вращения пересчитана по формуле n = 1000 · Vc / (π · D) при D = 100 мм.
Затылованная переточку держит по ширине: профиль зуба выполнен по архимедовой спирали, и после заточки по передней поверхности размер паза остается прежним. Острозаточенная после переточки по торцам сужается, и паз выходит из поля допуска.
По полю допуска паза на чертеже: под H9 берут фрезу с полем k8, под P9 с полем e8, под N9 с полем f8. Поля допусков пазов заданы ГОСТ 23360-78.
Геометрический предел 26,5 мм: это половина разности наружного диаметра и диаметра ступицы. Глубже ступица упрется в заготовку. На практике оставляют запас 2–3 мм на выход стружки.
Посадочное отверстие 32 мм: фреза садится на оправку с такой же посадочной шейкой, момент передается трением проставочных колец при затяжке гайки. Вылет держат минимальным: чем ближе фреза к опорному торцу оправки, тем меньше отжим и точнее ширина паза.
