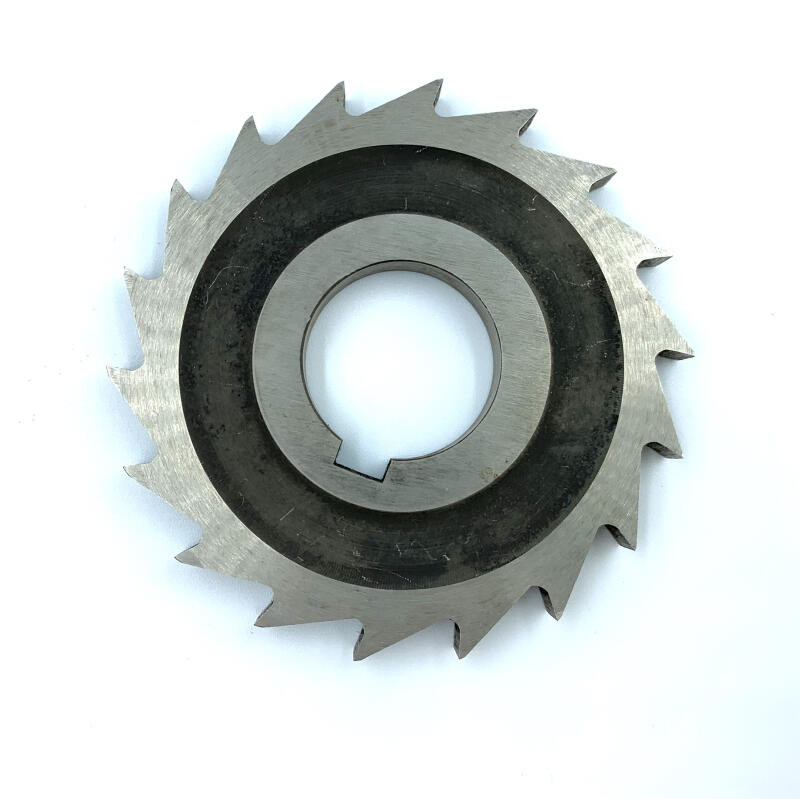

UAФреза дисковая пазовая 63×6×22 мм. Материал режущей части Р6М5К5. Ширина получаемого паза 6 мм. Наибольшая глубина паза 14,5 мм. Пазы под шпонку и стопорные элементы в стали и чугуне. Посадочное отверстие 22 мм. ГОСТ 3964-69.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареПаз шириной 6 мм под поле допуска H9, N9 или P9 по ГОСТ 23360-78. Ширину паза задает толщина фрезы, глубину ограничивает диаметр ступицы.
| Ширина получаемого паза | 6 мм |
| Наибольшая глубина паза | 14,5 мм |
| Оправка | посадочное отверстие 22 мм H7, шпоночный паз по ГОСТ 9472-90 |
| Взаимозаменяемость | присоединительные размеры по ГОСТ 3964-69, фреза встает на оправку любого изготовителя с тем же посадочным диаметром |
Пазовая фреза режет паз шириной 6 мм периферийными зубьями. Зубья острозаточенные, передний угол 15°, задний 20°, вспомогательный угол в плане 1–2°, за счет чего боковые стенки паза получаются без подрезки.
Применяется на пазах под шпонку, разрезных пазах, канавках в валах и планках из конструкционной стали и чугуна. Переточка ведется по передней поверхности; при переточке по торцам ширина паза уходит в минус, поэтому под размерный паз берут затылованное исполнение по ГОСТ 8543-71.
| Тип инструмента | Фреза дисковая пазовая |
| Наружный диаметр D | 63 мм, поле допуска js16 |
| Ширина B | 6 мм, под паз N9 −0,012 / −0,030, H9 +0,018 / 0, P9 −0,024 / −0,042 |
| Посадочное отверстие d | 22 мм H7 |
| Диаметр ступицы d1 | 34 мм |
| Углы зуба | передний 15°, задний 20°, вспомогательный в плане 1–2° |
| Материал режущей части | Р6М5К5 (кобальтовая быстрорежущая сталь) |
| Твердость режущей части | 64…67 HRC |
| Технические требования | ГОСТ 1695-80 |
| Состояние | новый инструмент |
| Стандарт | ГОСТ 3964-69 |
| ф 63×6×22 | наружный диаметр 63 мм, ширина 6 мм, посадочное отверстие 22 мм |
| Р6М5К5 | марка материала режущей части: кобальтовая быстрорежущая сталь |
| ГОСТ 3964-69 | стандарт на дисковые пазовые фрезы диаметром от 50 до 200 мм с острозаточенным зубом |
| Скорость резания Vc | 33 м/мин |
| Частота вращения n | 167 об/мин |
| Подача на зуб Sz | 0,05 мм/зуб |
| Глубина фрезерования t | 5 мм |
| СОЖ | 5 %-ный раствор эмульсола в воде |
ГОСТ 3964-69 режимов резания не нормирует. Приведены значения таблицы 3 ГОСТ 8543-71 для пазовой фрезы того же диаметра из стали Р6М5, испытания по стали 45 твердостью 179…197 НВ. Частота вращения пересчитана по формуле n = 1000 · Vc / (π · D) при D = 63 мм.
Пазовая фреза режет только периферией, торцовые зубья у нее не работают. Для уступа с чистой боковой стенкой берут трехстороннюю фрезу: у нее зубья на периферии и на обоих торцах.
Геометрический предел 14,5 мм: это половина разности наружного диаметра и диаметра ступицы. Глубже ступица упрется в заготовку. На практике оставляют запас 2–3 мм на выход стружки.
Горизонтально-фрезерный или универсальный с горизонтальным шпинделем, фреза ставится на насадную оправку с проставочными кольцами. Ключевое требование к оправке: биение не более 0,01 мм на длине 100 мм.
Посадочное отверстие 22 мм: фреза садится на оправку с такой же посадочной шейкой, момент передается трением проставочных колец при затяжке гайки. Вылет держат минимальным: чем ближе фреза к опорному торцу оправки, тем меньше отжим и точнее ширина паза.
Весь раздел оснастки: Оправки для дисковых фрез, Оправки комбинированные для торцовых и дисковых фрез.
| Фреза дисковая пазовая ф 63х6х22 мм Р6М5 ГОСТ 3964-69 Артикул: | 63х6 | ГОСТ 3964-69 | — | — | — | 6 шт | 195 ₴ В корзину✓ В корзине | |
| Фреза дисковая пазовая ф 63х8 мм Р6М5 ВИЗ Артикул: | 63х8 | — | — | — | — | 94 шт | 195 ₴ В корзину✓ В корзине | |
| Фреза дисковая пазовая ф 63х6 мм HSS Болгария Артикул: | 63х6 | — | — | — | — | 1 шт | 225 ₴ В корзину✓ В корзине | |
| Фреза дисковая пазовая ф 63х5 мм Р12 ВИЗ Артикул: | 63х5 | — | — | — | — | 1 шт | 375 ₴ В корзину✓ В корзине | |
| Фреза дисковая пазовая ф 63х8 мм Р6М5К5 ВИЗ Артикул: | 63х8 | — | — | — | — | 1 шт | 375 ₴ В корзину✓ В корзине | |
| Фреза дисковая пазовая ф 63х8 мм Р18 Артикул: | 63х8 | — | — | — | — | 1 шт | 375 ₴ В корзину✓ В корзине |
| Фреза дисковая пазовая ф 50х6 мм Р6М5К5 Артикул: | 50х6 | — | — | — | — | 14 шт | 195 ₴ В корзину✓ В корзине | |
| Фреза дисковая пазовая ф 72х5.5х22 мм Р6М5 внутризавод Артикул: | 72х5.5 | — | — | — | — | 1 шт | 225 ₴ В корзину✓ В корзине | |
| Фреза дисковая пазовая ф 75х6.4х22 мм Р6М5 внутризавод Артикул: | 75х6.4 | — | — | — | — | 10 шт | 225 ₴ В корзину✓ В корзине |
Цены и наличие актуальны на 29 сентября 2026
