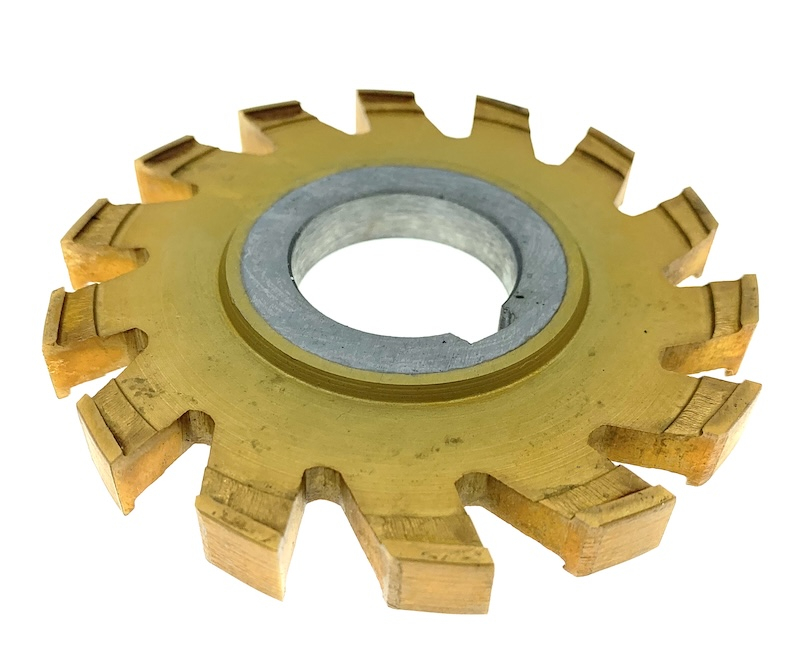

UAФреза дисковая пазовая затылованная 50×5×16 мм. Материал режущей части Р6М5. Ширина получаемого паза 5 мм. Наибольшая глубина паза 11,5 мм. Пазы под шпонку и стопорные элементы в стали и чугуне. Посадочное отверстие 16 мм. ГОСТ 8543-71.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареПаз шириной 5 мм под поле допуска H9, N9 или P9 по ГОСТ 23360-78. Ширину паза задает толщина фрезы, глубину ограничивает диаметр ступицы.
| Ширина получаемого паза | 5 мм |
| Наибольшая глубина паза | 11,5 мм |
| Оправка | посадочное отверстие 16 мм H7, шпоночный паз по ГОСТ 9472-90 |
| Взаимозаменяемость | присоединительные размеры по ГОСТ 8543-71, фреза встает на оправку любого изготовителя с тем же посадочным диаметром |
Затылованная пазовая фреза держит ширину паза 5 мм в течение всего срока службы: профиль зуба затылован, и переточка идет только по передней поверхности, размер по ширине при этом не меняется. Это главное отличие от острозаточенной пазовой фрезы, которая после переточки по торцам сужается.
Область применения: пазы под шпонку и под стопорные элементы в валах, планках и корпусных деталях из конструкционной стали и чугуна, серийная обработка, где паз идет по чертежу с полем допуска H9, N9 или P9. Стандарт распространяется на фрезы со шлифовальным профилем диаметром от 50 до 200 мм.
| Тип инструмента | Фреза дисковая пазовая затылованная |
| Наружный диаметр D | 50 мм, поле допуска js16 |
| Ширина B | 5 мм, поле допуска k8 под паз H9, e8 под P9, f8 под N9 |
| Посадочное отверстие d | 16 мм H7 |
| Диаметр ступицы d1 | 27 мм |
| Диаметр затылования d2 | 41 мм |
| Высота зуба h | 7,0 мм |
| Передний угол | 10° ± 2° |
| Угол стружечной канавки φ | 25° |
| Материал режущей части | Р6М5 (быстрорежущая сталь) |
| Твердость режущей части | 63…66 HRC |
| Шероховатость | передние поверхности Rz 3,2; затылованная шлифованием спинка зуба Rz 3,2; посадочное отверстие и опорные торцы Ra 0,8 |
| Допуск радиального биения зубьев | 0,04 мм для диаметра до 63 мм, 0,05 мм свыше 63 мм |
| Допуск биения опорных торцов | 0,02 мм |
| Период стойкости (Р6М5) | средний 100 мин, 95 %-ный 40 мин |
| Критерий затупления | несоответствие обрабатываемого паза требуемой точности |
| Состояние | новый инструмент |
| Стандарт | ГОСТ 8543-71 |
| ф 50×5×16 | наружный диаметр 50 мм, ширина 5 мм, посадочное отверстие 16 мм |
| Р6М5 | марка материала режущей части: быстрорежущая сталь |
| ГОСТ 8543-71 | стандарт на пазовые затылованные фрезы со шлифовальным профилем диаметром от 50 до 200 мм под пазы с полями допусков H9, P9, N9 и ПШ |
| Скорость резания Vc | 33 м/мин |
| Частота вращения n | 210 об/мин |
| Подача на зуб Sz | 0,04 мм/зуб |
| Глубина фрезерования t | 5 мм |
| СОЖ | 5 %-ный раствор эмульсола в воде |
Режимы по таблице 3 ГОСТ 8543-71, испытания по стали 45 твердостью 179…197 НВ. Частота вращения пересчитана по формуле n = 1000 · Vc / (π · D) при D = 50 мм.
По полю допуска паза на чертеже: под H9 берут фрезу с полем k8, под P9 с полем e8, под N9 с полем f8. Поля допусков пазов заданы ГОСТ 23360-78.
Горизонтально-фрезерный или универсальный с горизонтальным шпинделем, фреза ставится на насадную оправку с проставочными кольцами. Ключевое требование к оправке: биение не более 0,01 мм на длине 100 мм.
Геометрический предел 11,5 мм: это половина разности наружного диаметра и диаметра ступицы. Глубже ступица упрется в заготовку. На практике оставляют запас 2–3 мм на выход стружки.
Посадочное отверстие 16 мм: фреза садится на оправку с такой же посадочной шейкой, момент передается трением проставочных колец при затяжке гайки. Вылет держат минимальным: чем ближе фреза к опорному торцу оправки, тем меньше отжим и точнее ширина паза.
Весь раздел оснастки: Оправки для дисковых фрез, Оправки комбинированные для торцовых и дисковых фрез.
