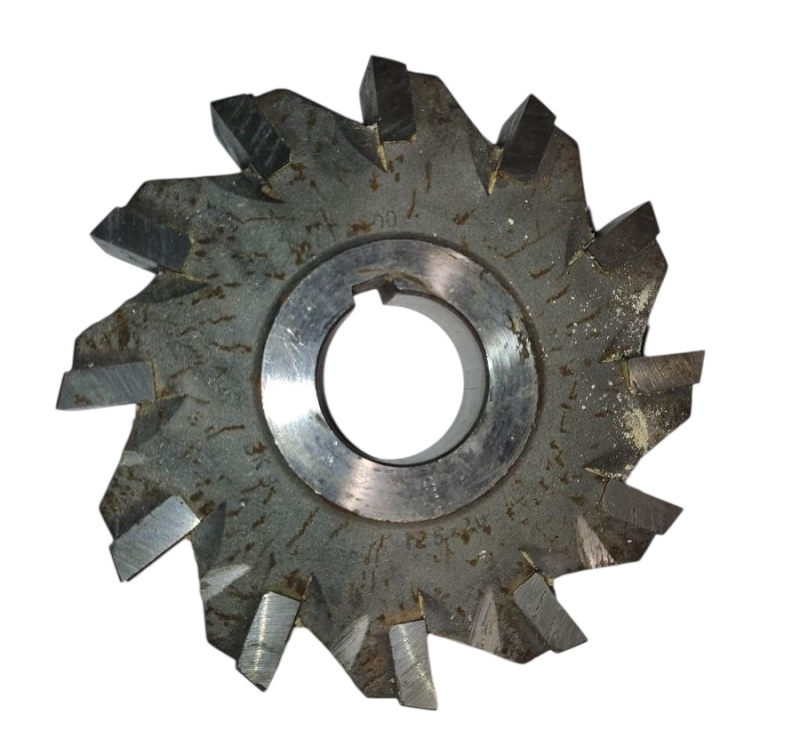

UAФреза дисковая трехсторонняя 125×20×32 мм. Материал режущей части ВК8. Ширина фрезерования 20 мм, обработка паза по дну и двум стенкам. Пазы и уступы в конструкционной стали и чугуне. Посадочное отверстие 32 мм. ГОСТ 28527-90.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареПаз или уступ шириной 20 мм с обработкой двух боковых стенок за один проход. Ширину задает толщина фрезы, торцовые зубья формируют стенки паза.
| Ширина обрабатываемого паза | 20 мм |
| Наибольшая глубина паза | 39,0 мм |
| Оправка | посадочное отверстие 32 мм H7, шпоночный паз по ГОСТ 9472-90 |
| Взаимозаменяемость | присоединительные размеры по ГОСТ 28527-90, фреза встает на оправку любого изготовителя с тем же посадочным диаметром |
Трехсторонняя фреза режет тремя сторонами: периферией и двумя торцами. За один проход получается паз шириной 20 мм с обработанными стенками либо уступ с чистой боковой поверхностью, что снимает необходимость в отдельном проходе концевой фрезой.
Работает по конструкционной стали и чугуну на горизонтально-фрезерном станке через насадную оправку. Паз ведут за один проход на полную ширину; при глубоком пазе подачу снижают, потому что стружка выходит через боковой зазор.
| Тип инструмента | Фреза дисковая трехсторонняя |
| Наружный диаметр D | 125 мм, поле допуска js16 |
| Ширина B | 20 мм, общего назначения k11; под паз H9 k8, P9 e8, N9 f8 |
| Посадочное отверстие d | 32 мм H7 |
| Диаметр ступицы d1 | 47 мм |
| Число зубьев z | 12 |
| Число зубьев по стандарту | тип 1 (прямой зуб) 22, тип 2 исполнение 1 2×11, исполнение 2 2×9 |
| Угол наклона стружечной канавки β | 75° |
| Материал режущей части | ВК8 (вольфрамокобальтовый твердый сплав) |
| Твердость режущей части | 87,5 HRA |
| Технические требования | ГОСТ 1695-80 |
| Состояние | новый инструмент |
| Стандарт | ГОСТ 28527-90 |
| ф 125×20×32 | наружный диаметр 125 мм, ширина 20 мм, посадочное отверстие 32 мм |
| z = 12 | число зубьев фрезы |
| ВК8 | марка материала режущей части: вольфрамокобальтовый твердый сплав |
| прямой зуб | тип 1 по ГОСТ 28527-90: зубья параллельны оси |
| ГОСТ 28527-90 | стандарт на трехсторонние фрезы из быстрорежущей стали диаметром от 50 до 200 мм: тип 1 с прямыми зубьями, тип 2 с разнонаправленными в двух исполнениях |
Режущая часть твердосплавная, поэтому режимы задает марка сплава пластин, а не таблицы стандартов на быстрорежущий инструмент. Скорость резания твердым сплавом по стали выше быстрорежущей в 3–5 раз; конкретные значения берут из карты применения марки сплава.
Прямой зуб проще в переточке и дешевле, разнонаправленный работает спокойнее: наклон чередуется, осевые силы гасят друг друга, вибрация меньше. На глубоком пазе и на тонкостенной детали берут разнонаправленный.
Цельную фрезу перетачивают по передней поверхности зуба, ширина при этом сохраняется. У фрез со вставными ножами меняют нож: корпус, рифления и клинья остаются в работе.
Она режет тремя сторонами и обрабатывает обе стенки паза за тот же проход. Пазовая работает только периферией, и стенки остаются черновыми.
Посадочное отверстие 32 мм: фреза садится на оправку с такой же посадочной шейкой, момент передается трением проставочных колец при затяжке гайки. Вылет держат минимальным: чем ближе фреза к опорному торцу оправки, тем меньше отжим и точнее ширина паза.
Весь раздел оснастки: Оправки для дисковых фрез, Оправки комбинированные для торцовых и дисковых фрез.
