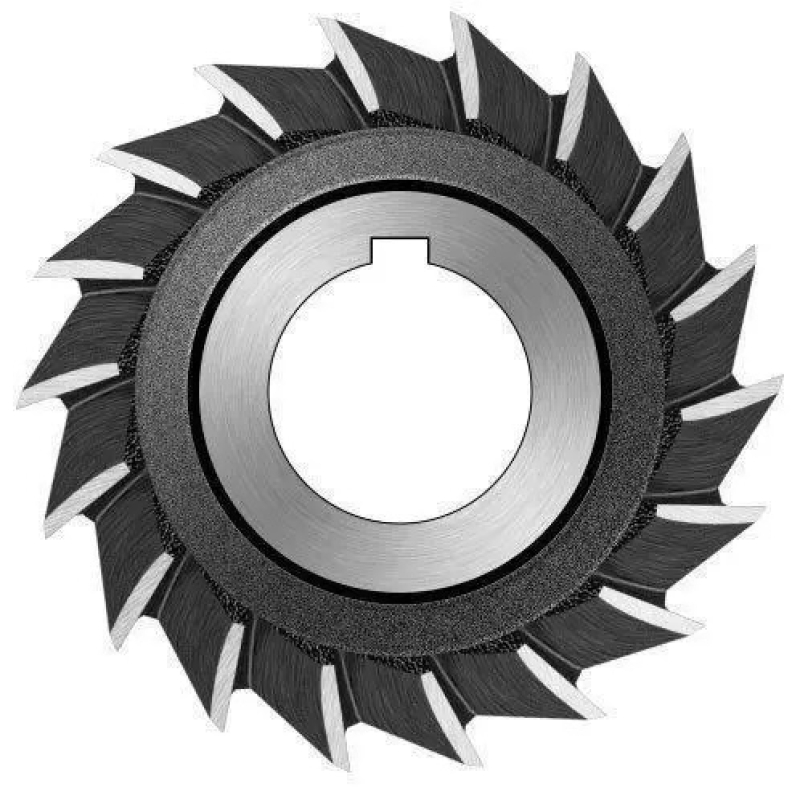

UAФреза дисковая трехсторонняя 160×7×40 мм. Материал режущей части Р6М5. Ширина фрезерования 7 мм, обработка паза по дну и двум стенкам. Пазы и уступы в конструкционной стали и чугуне. Посадочное отверстие 40 мм. ГОСТ 28527-90.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареПаз или уступ шириной 7 мм с обработкой двух боковых стенок за один проход. Ширину задает толщина фрезы, торцовые зубья формируют стенки паза.
| Ширина обрабатываемого паза | 7 мм |
| Наибольшая глубина паза | 52,5 мм |
| Оправка | посадочное отверстие 40 мм H7, шпоночный паз по ГОСТ 9472-90 |
| Взаимозаменяемость | присоединительные размеры по ГОСТ 28527-90, фреза встает на оправку любого изготовителя с тем же посадочным диаметром |
Трехсторонняя фреза режет тремя сторонами: периферией и двумя торцами. За один проход получается паз шириной 7 мм с обработанными стенками либо уступ с чистой боковой поверхностью, что снимает необходимость в отдельном проходе концевой фрезой.
Работает по конструкционной стали и чугуну на горизонтально-фрезерном станке через насадную оправку. Паз ведут за один проход на полную ширину; при глубоком пазе подачу снижают, потому что стружка выходит через боковой зазор.
| Тип инструмента | Фреза дисковая трехсторонняя |
| Наружный диаметр D | 160 мм, поле допуска js16 |
| Ширина B | 7 мм, общего назначения k11; под паз H9 k8, P9 e8, N9 f8 |
| Посадочное отверстие d | 40 мм H7 |
| Диаметр ступицы d1 | 55 мм |
| Число зубьев по стандарту | тип 1 (прямой зуб) 24, тип 2 исполнение 1 2×12, исполнение 2 2×10 |
| Угол наклона стружечной канавки β | 75° |
| Материал режущей части | Р6М5 (быстрорежущая сталь) |
| Твердость режущей части | 63…66 HRC |
| Технические требования | ГОСТ 1695-80 |
| Изготовитель | OTTIMO |
| Состояние | новый инструмент |
| Стандарт | ГОСТ 28527-90 |
| ф 160×7×40 | наружный диаметр 160 мм, ширина 7 мм, посадочное отверстие 40 мм |
| Р6М5 | марка материала режущей части: быстрорежущая сталь |
| прямой зуб | тип 1 по ГОСТ 28527-90: зубья параллельны оси |
| ГОСТ 28527-90 | стандарт на трехсторонние фрезы из быстрорежущей стали диаметром от 50 до 200 мм: тип 1 с прямыми зубьями, тип 2 с разнонаправленными в двух исполнениях |
| Скорость резания Vc | 25 м/мин |
| Частота вращения n | 50 об/мин |
| Подача на зуб Sz | 0,12 мм/зуб |
| Глубина фрезерования t | 14 мм |
| СОЖ | 5 %-ный раствор эмульсола в воде |
ГОСТ 28527-90 режимов резания не нормирует. Приведены значения таблицы 3 ГОСТ 8543-71 для пазовой фрезы того же диаметра из стали Р6М5, испытания по стали 45 твердостью 179…197 НВ. Частота вращения пересчитана по формуле n = 1000 · Vc / (π · D) при D = 160 мм.
Посадочное отверстие 40 мм с полем допуска H7, поэтому фреза садится на любую насадную оправку того же диаметра. Проверьте два размера: диаметр посадочной шейки оправки и наличие шпонки, если фреза со шпоночным пазом.
Ширина фрезы общего назначения выполнена по k11, под размерный паз берут исполнение с полем k8 (паз H9), e8 (P9) или f8 (N9). Поле допуска указывается при заказе.
Она режет тремя сторонами и обрабатывает обе стенки паза за тот же проход. Пазовая работает только периферией, и стенки остаются черновыми.
Посадочное отверстие 40 мм: фреза садится на оправку с такой же посадочной шейкой, момент передается трением проставочных колец при затяжке гайки. Вылет держат минимальным: чем ближе фреза к опорному торцу оправки, тем меньше отжим и точнее ширина паза.
