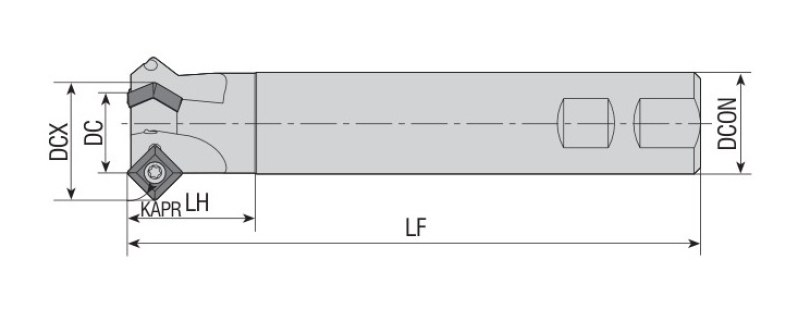

Фреза фасочная (зенковка) ACM45-SP1104-D12X26-W20-L150-Z01 под пластину SPGT 1104.. AKKO

Фреза ACM45-SP1104-D12X26-W20-L150-Z01 — фреза со сменными пластинами диаметром 12 мм под сменные пластины SPGT 1104, 1 зубьев, хвостовик Ø20 мм, цилиндрический с лыской Weldon по DIN 1835-B. Подвод СОЖ наружный.

Совместимость и подбор

Фрезерование диаметром 12 мм. Ширину и профиль реза задает пластина, съем за проход ограничен числом зубьев и мощностью станка.

Посадочное гнездо

под пластину SPGT 1104

Диаметр фрезы

12 мм

Число зубьев

1

Ширина режущей части

26 мм

Крепление на станке

хвостовик Ø20 мм, цилиндрический с лыской Weldon по DIN 1835-B

Общая длина

150 мм

Подвод СОЖ

наружный

Назначение и область применения

Корпус несет 1 пластин и снимает металл по всей ширине реза; при затуплении меняют пластину, а корпус остается. Для диаметра 12 мм это решающий довод: цельная твердосплавная фреза такого размера стоит как несколько корпусов.

Хвостовик Ø20 мм зажимается в патрон соответствующего типа; вылет держат минимальным, отжим на фрезерной связке растет как куб вылета.

Характеристики

Обозначение

ACM45-SP1104-D12X26-W20-L150-Z01

Сменная пластина

SPGT 1104

Форма пластины

Квадратная (S)

Диаметр фрезы

12 мм

Число зубьев

1

Ширина режущей части

26 мм

Хвостовик

Ø20 мм, цилиндрический с лыской Weldon по DIN 1835-B

Общая длина

150 мм

Подвод СОЖ

нет

Длина головки (LH)

30

Что означает обозначение ACM45-SP1104-D12X26-W20-L150-Z01

ACM45-SP1104-D12X26-W20-L150-Z01 — код заказа AKKO: серия корпуса, диаметр, посадка и число зубьев.

ACM45

серия корпуса AKKO

D12

диаметр фрезы 12 мм

x26

ширина режущей части 26 мм

W20

хвостовик Ø20 мм, цилиндрический с лыской Weldon по DIN 1835-B

L150

общая длина 150 мм

Z01

число зубьев 1

Ориентировочные режимы фрезерования

Частота посчитана по n = 1000·Vc / (π·D) для диаметра 12 мм, минутная подача — по Vf = fz·z·n при подаче 0,1 мм на зуб и 1 зубьях. Свою подачу на зуб берут из карты пластины: у разных стружколомов она отличается вдвое.

Частые вопросы

Можно ли врезаться вертикально

полное врезание по оси возможно только у фрез, рассчитанных на сверление; при обычной геометрии врезаются по спирали или наклонно.

Почему выкрашиваются пластины по краю реза

чаще всего от выхода кромки из материала под нагрузкой. Помогает попутное фрезерование и уменьшение вылета, а не снижение оборотов.

Нужен ли подвод СОЖ

при обработке стали корпус греется и пластины садятся быстрее; у этого исполнения подвод наружный, поэтому важен обильный полив в зону резания.

Сколько пластин на корпус

1 — по числу зубьев. Ставят полный комплект: работа с неполным набором дает биение и рвет оставшиеся кромки.

Преимущества

• ✓Жесткий корпус
• ✓Диаметр 12 мм при 1 зубьях
• ✓Сменные пластины SPGT 1104: меняется кромка, а не фреза
• ✓Шлифованные гнезда под пластины

Соседние типоразмеры

Та же серия, другой диаметр

Фреза фасочная (зенковка) ACM45-SP1104-D25x39-W25-L150-Z02 под пластину SPGT 1104.. AKKO

Та же серия, другой диаметр

Фреза фасочная (зенковка) ACM45-SP1104-D32X46-W32-L150-Z03 под пластину SPGT 1104.. AKKO

Та же серия, другой диаметр

Фреза фасочная (зенковка) ACM45-TC09-D7x18-W16-L100-Z02 под пластину TCMT 0902.. AKKO

Пластины к этой фрезе

• ✓Пластина твердосплавная сменная SPGT 110408-RS PP20 Beltools

Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
