UAЦельная твердосплавная концевая фреза с плоским торцом: диаметр 2 мм, z = 2, 50/6 мм, хвостовик 4 мм, покрытие AlTiN. Класс инструмента нормирует ГОСТ 18372-73.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

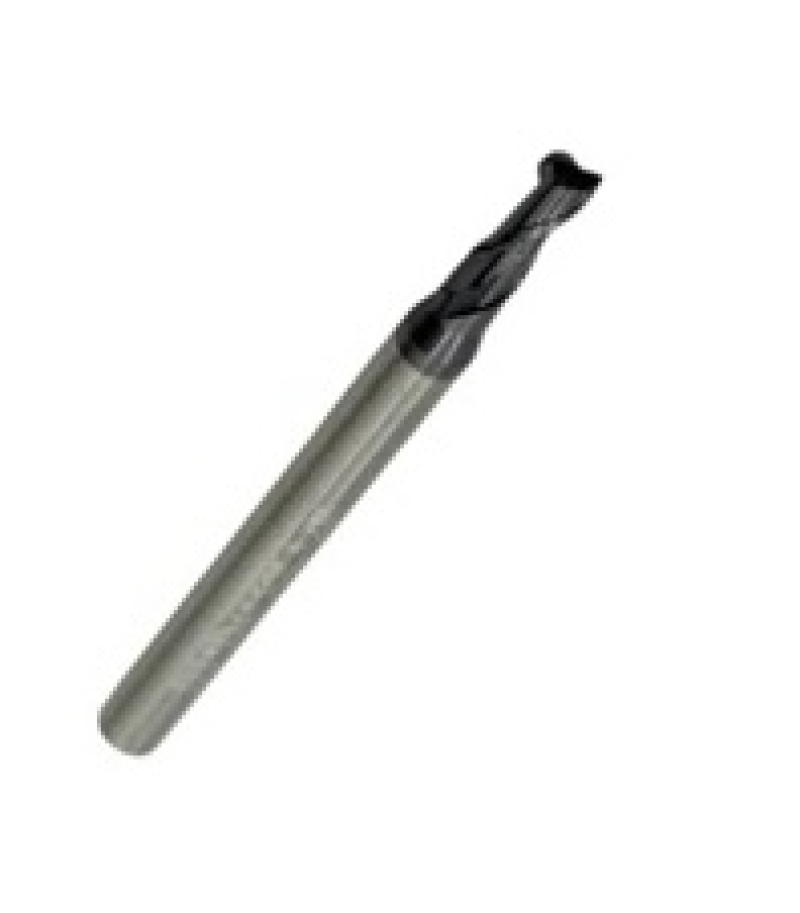

Задать вопрос о товареФреза концевая ц/х монолитная т/с ф 2 мм z=2 50/6 хв.4 мм с покрытием AlTiN OTTIMO — цельная твердосплавная концевая фреза с плоским торцом диаметром 2 мм, с 2 зубьями, общая длина 50 мм, рабочая часть 6 мм, цилиндрический хвостовик (DIN 1835 A) 4 мм. Фрезерует уступы, пазы, карманы и плоскости с полным использованием торца и периферии. Закрепляется в цанговом патроне ER, термозажимном или гидропластовом патроне под хвостовик 4 мм.
Обрабатываемые материалы по группам ISO:
Паз шириной 2 мм за один проход. Глубину ограничивает рабочая часть 6 мм.
Цельный твердосплавный корпус втрое жестче стального той же геометрии, поэтому фреза держит размер на вылете и не уводит стенку паза. Это рабочий инструмент станков с ЧПУ, где отклонение в сотых миллиметра уже брак.
Типовые операции: фрезерование уступов и плоскостей, прорезка пазов и карманов, контурная обработка по замкнутому контуру, подрезка торцов.
Отношение длины режущей части к диаметру здесь 3,0 (6 мм при 2 мм): это удлиненная серия, и прогиб на вылете растет как куб длины. Глубину за проход уменьшают, а ширину фрезерования держат в пределах трети диаметра.
Диаметр меньше 3 мм ломает не нагрузка, а забитая канавка: стружку выдувают или вымывают непрерывно, а вылет из патрона держат минимальным.
По группам ISO инструмент закрыт на P, K, N; за пределами этих групп стойкость падает быстро, и подбирают другую марку сплава или покрытие.
Диаметр 2 мм в размерный ряд таблицы 1 стандарта не входит, шифр типоразмера не присваивается.
| Обрабатываемый материал | V, м/мин | n, об/мин | Sz, мм/зуб | B, мм | t, мм |
|---|---|---|---|---|---|
| Сталь 40Х (HRC 38…47) | 35–40 | 5570–6365 | 0,02–0,03 | 8–10 | 1,0–3,0 |
| Сталь 12Х18Н9Т (в состоянии поставки) | 20–30 | 3185–4775 | 0,02 | 4–6 | 1,0–2,0 |
| Жаропрочный сплав ХН77ТЮР (HRC 47…52) | 20–25 | 3185–3980 | 0,01 | 4–6 | 1,0–2,0 |
Числа взяты из обязательного приложения 2 ГОСТ 18372-73 (в редакции до изменения № 3 1989 года, которым приложение исключено). Частота вращения пересчитана под диаметр 2 мм по формуле n = 1000·V / (π·D). Таблица стандарта заканчивается на диаметре 12 мм, поэтому взята ее верхняя строка — ближайшая к данному типоразмеру. Минутная подача при z = 2 и Sz = 0,02 мм: S = 0,02 · 2 · 4775 = 191 мм/мин. Значения даны для незаточенного твердого сплава без покрытия; покрытие допускает более высокую скорость — ориентируйтесь на карту режимов изготовителя.
Какая нужна цанга? Хвостовик 4 мм — цанга ER на этот размер. Цанга соседнего размера с натягом зажмет, но биение вырастет и кромка выкрошится.
Хватит ли глубины? Режущая часть 6 мм — это предел за один проход. Глубже фрезеруют ступенями или берут исполнение с удлиненной рабочей частью.
Можно ли перетачивать? Твердосплавную фрезу перетачивают по торцу и по ленточке алмазным кругом. После переточки диаметр уходит вниз, и в размерных пазах фрезу применяют уже как черновую.
Почему выкрошилась кромка на первом проходе? У цельного твердого сплава нет запаса вязкости: удар при врезании в необработанную корку или люфт в патроне откалывают кромку раньше, чем она успевает износиться. Врезание делают по дуге.
Другие типоразмеры этой группы собраны в разделе Фрезы концевые твердосплавные с плоским торцом.
