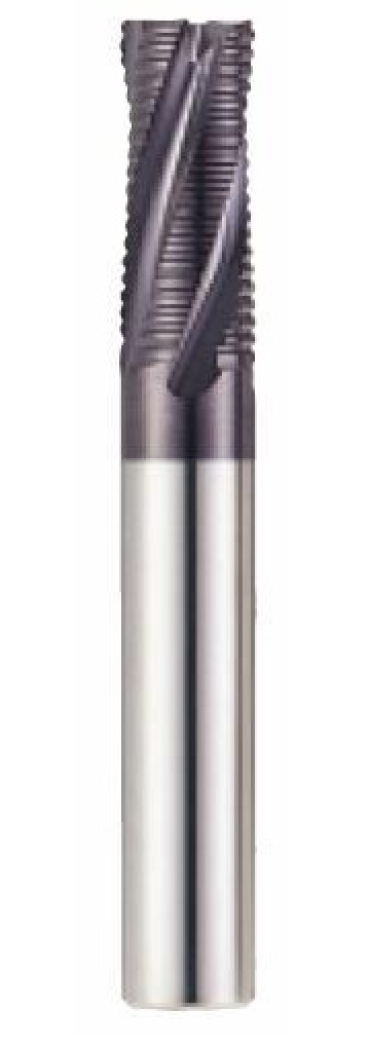

Фреза кінцева ц/х монолітна т/с ф 6 мм z=4 55/20 ЧПУ обдирна PRHSC4SG PREALPINA SUISSE — суцільна твердосплавна кінцева фреза з хвилястою (обдирною) різальною кромкою діаметром 6 мм, з 4 зубами, загальна довжина 55 мм, робоча частина 20 мм, циліндричний хвостовик (DIN 1835 A). Хвиляста кромка дробить стружку і знімає великий припуск за прохід: чорнове фрезерування площин, уступів і широких пазів. Закріплюється у цанговому патроні ER, термозатискному або гідропластовому патроні.
Оброблювані матеріали за групами ISO:
Паз завширшки 6 мм за один прохід. Глибину обмежує робоча частина 20 мм.
Суцільний твердосплавний корпус утричі жорсткіший за сталевий тієї ж геометрії, тому фреза тримає розмір на вильоті і не веде стінку паза. Це робочий інструмент верстатів з ЧПК, де відхилення в сотих міліметра вже брак.
Типові операції: фрезерування уступів і площин, прорізання пазів і кишень, контурна обробка за замкненим контуром, підрізання торців.
Відношення довжини різальної частини до діаметра тут 3,3 (20 мм при 6 мм): це подовжена серія, і прогин на вильоті росте як куб довжини. Глибину за прохід зменшують, а ширину фрезерування тримають у межах третини діаметра.
За групами ISO інструмент закритий на P, K, N; за межами цих груп стійкість падає швидко, і підбирають іншу марку сплаву або покриття.
Діаметр входить у розмірний ряд стандарту, але довжини виконання (55 мм загальна, 20 мм робоча) відрізняються від табличних 40 і 16 мм, тому шифр типорозміру фрезі не присвоюється.
| Оброблюваний матеріал | V, м/хв | n, об/хв | Sz, мм/зуб | B, мм | t, мм |
|---|---|---|---|---|---|
| Сталь 40Х (HRC 38…47) | 35–40 | 1855–2120 | 0,02–0,03 | 8–10 | 1,0–3,0 |
| Сталь 12Х18Н9Т (в стані постачання) | 20–30 | 1060–1590 | 0,02 | 4–6 | 1,0–2,0 |
| Жароміцний сплав ХН77ТЮР (HRC 47…52) | 20–25 | 1060–1325 | 0,01 | 4–6 | 1,0–2,0 |
Числа взято з обов'язкового додатка 2 ГОСТ 18372-73 (у редакції до зміни № 3 1989 року, якою додаток вилучено). Частоту обертання перераховано під діаметр 6 мм за формулою n = 1000·V / (π·D). Хвилинна подача при z = 4 і Sz = 0,02 мм: S = 0,02 · 4 · 1590 = 127 мм/хв.
Чи вистачить глибини? Різальна частина 20 мм — це межа за один прохід. Глибше фрезерують ступенями або беруть виконання з подовженою робочою частиною.
Який виліт з патрона допустимий? Для діаметра 6 мм робочий орієнтир — виліт до 18 мм (три діаметри). Кожен зайвий діаметр вильоту вимагає знижувати глибину різання, інакше з'являється деренчання і слід на стінці.
Скільки вона має відпрацювати? ГОСТ 18372-73 задає для сплаву ВК8 середній період стійкості 16 хв і встановлений 6 хв при випробуванні по нержавійній сталі 12Х18Н10Т. Критерій відмови — знос по задній поверхні 0,30 мм.
Чи можна переточувати? Твердосплавну фрезу переточують по торцю і по стрічці алмазним колом. Після переточування діаметр іде вниз, і в розмірних пазах фрезу застосовують уже як чорнову.
Інші типорозміри цієї групи зібрано в розділі Фрези кінцеві твердосплавні з плоским торцем.
