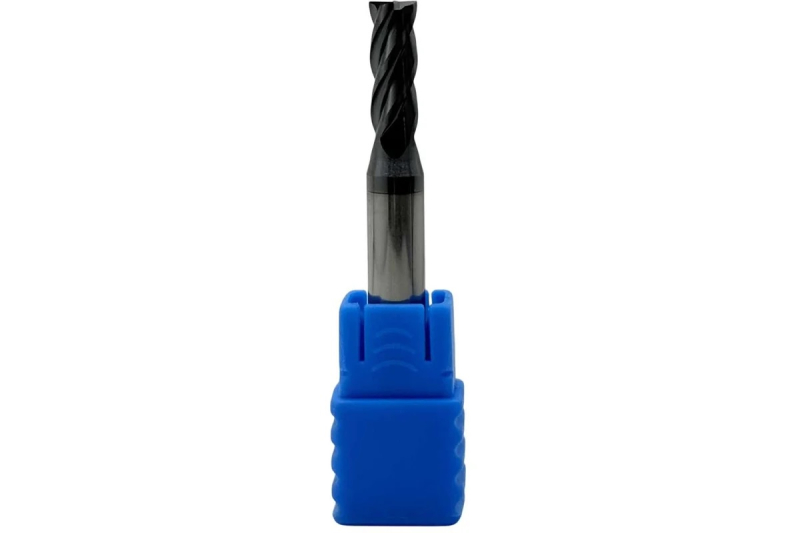

Фреза концевая твердосплавная монолитная ц/х D7×20×60 мм, z4, AlTiN OTTIMO

Фреза концевая ц/х монолитная т/с ф 7 мм z=4 60/20 с покрытием AlTiN OTTIMO — цельная твердосплавная концевая фреза с плоским торцом диаметром 7 мм, с 4 зубьями, общая длина 60 мм, рабочая часть 20 мм, цилиндрический хвостовик (DIN 1835 A). Фрезерует уступы, пазы, карманы и плоскости с полным использованием торца и периферии. Закрепляется в цанговом патроне ER, термозажимном или гидропластовом патроне.

Обрабатываемые материалы по группам ISO:

• PСталь конструкционная и легированная
• KЧугун серый и высокопрочный
• NЦветные металлы, алюминий, медные сплавы

Совместимость и подбор

Паз шириной 7 мм за один проход. Глубину ограничивает рабочая часть 20 мм.

Ширина получаемого паза

7 мм при работе периферией на полную ширину фрезы

Максимальная глубина за проход

20 мм — длина режущей части

Требуемая оснастка

цанговый патрон ER или термозажим; диаметр хвостовика в наименовании поставщика не указан, уточняйте перед заказом цанги

Число зубьев

4 — больше зубьев дает выше подачу, меньше — больше места под стружку

Назначение и область применения

Цельный твердосплавный корпус втрое жестче стального той же геометрии, поэтому фреза держит размер на вылете и не уводит стенку паза. Это рабочий инструмент станков с ЧПУ, где отклонение в сотых миллиметра уже брак.

Типовые операции: фрезерование уступов и плоскостей, прорезка пазов и карманов, контурная обработка по замкнутому контуру, подрезка торцов.

Отношение длины режущей части к диаметру здесь 2,9 (20 мм при 7 мм) — короткая жесткая серия. Такая фреза держит полную глубину за проход и меньше склонна к дребезгу на выходе из реза.

По группам ISO инструмент закрыт на P, K, N; за пределами этих групп стойкость падает быстро, и подбирают другую марку сплава или покрытие.

Характеристики

Диаметр фрезы D

7 мм

Хвостовик

цилиндрический хвостовик (DIN 1835 A)

Общая длина L

60 мм

Длина режущей части l

20 мм

Число зубьев z

4

Материал режущей части

вольфрамокарбидный твердый сплав

Покрытие

AlTiN

Направление резания

праворежущая

Стандарт

ГОСТ 18372-73

Производитель

OTTIMO

Что означает обозначение

60/20

Запись 60/20 — это общая длина фрезы 60 мм и длина режущей части 20 мм.

z = 4

z — число зубьев. При 4 зубьях минутная подача считается как Sz · 4 · n.

AlTiN

AlTiN — покрытие AlTiN: универсальное, рабочая температура до 900 °C.

Диаметр входит в размерный ряд стандарта, но длины исполнения (60 мм общая, 20 мм рабочая) отличаются от табличных 40 и 16 мм, поэтому шифр типоразмера фрезе не присваивается.

Ориентировочные режимы фрезерования

Числа взяты из обязательного приложения 2 ГОСТ 18372-73 (в редакции до изменения № 3 1989 года, которым приложение исключено). Частота вращения пересчитана под диаметр 7 мм по формуле n = 1000·V / (π·D). Минутная подача при z = 4 и Sz = 0,02 мм: S = 0,02 · 4 · 1680 = 134 мм/мин. Значения даны для незаточенного твердого сплава без покрытия; покрытие допускает более высокую скорость — ориентируйтесь на карту режимов изготовителя.

Частые вопросы

Хватит ли глубины? Режущая часть 20 мм — это предел за один проход. Глубже фрезеруют ступенями или берут исполнение с удлиненной рабочей частью.

Почему выкрошилась кромка на первом проходе? У цельного твердого сплава нет запаса вязкости: удар при врезании в необработанную корку или люфт в патроне откалывают кромку раньше, чем она успевает износиться. Врезание делают по дуге.

Нужна ли СОЖ? По стали и нержавеющей стали — да, иначе кромка перегревается. По чугуну чаще идут насухо с обдувом: эмульсия смешивает графитовую пыль в абразивную пасту.

Зачем покрытие, если сплав и так твердый? Покрытие работает как тепловой барьер: тепло уходит в стружку, а не в кромку. На сухом резании и высоких скоростях это разница в разы по стойкости.

Преимущества

• Жесткость твердосплавного корпуса держит размер на вылете
• Работает по закаленным материалам, где быстрорежущая сталь садится сразу
• Допускает высокие обороты станков с ЧПУ без потери стойкости
• Покрытие AlTiN снижает налипание и держит кромку при сухом резании
• Диаметр 7 мм закрывает паз этой ширины за один проход, без строчки
