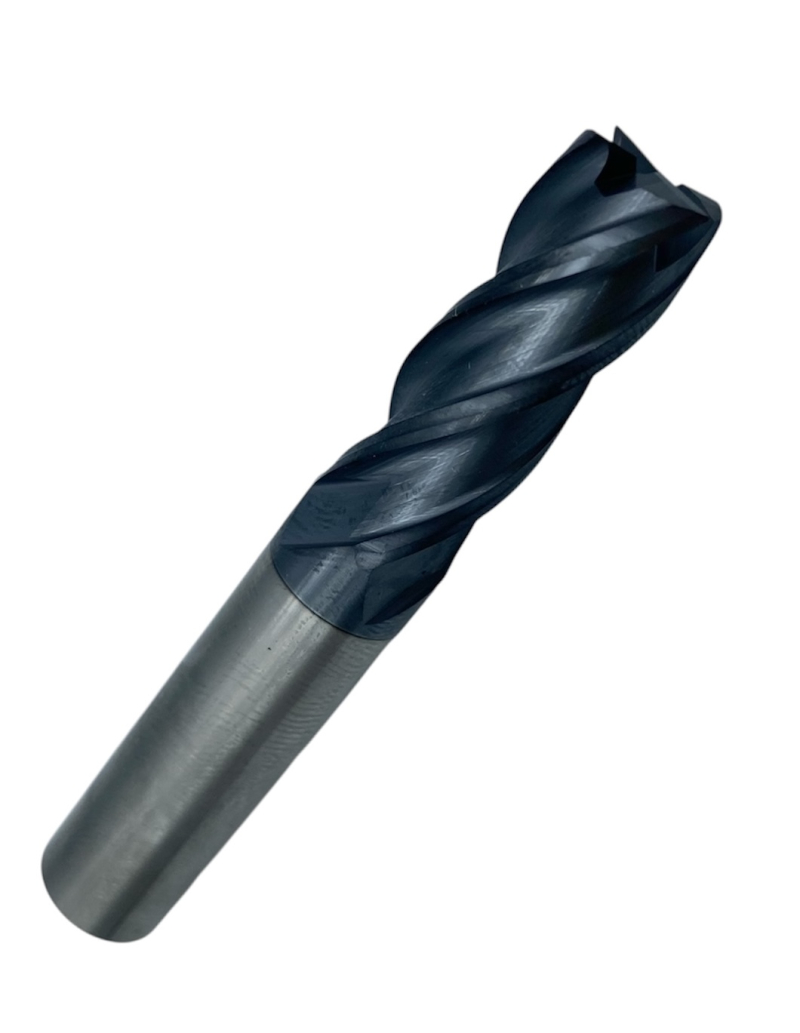

Фреза концевая твердосплавная монолитная ц/х D13×30×75 мм, z4, AlTiN OTTIMO

Фреза концевая ц/х монолитная т/с ф13 мм z=4 75/30 с покрытием AlTiN OTTIMO — цельная твердосплавная концевая фреза с плоским торцом диаметром 13 мм, с 4 зубьями, общая длина 75 мм, рабочая часть 30 мм, цилиндрический хвостовик (DIN 1835 A). Фрезерует уступы, пазы, карманы и плоскости с полным использованием торца и периферии. Закрепляется в цанговом патроне ER, термозажимном или гидропластовом патроне.

Обрабатываемые материалы по группам ISO:

• PСталь конструкционная и легированная
• KЧугун серый и высокопрочный
• NЦветные металлы, алюминий, медные сплавы

Совместимость и подбор

Паз шириной 13 мм за один проход. Глубину ограничивает рабочая часть 30 мм.

Ширина получаемого паза

13 мм при работе периферией на полную ширину фрезы

Максимальная глубина за проход

30 мм — длина режущей части

Требуемая оснастка

цанговый патрон ER или термозажим; диаметр хвостовика в наименовании поставщика не указан, уточняйте перед заказом цанги

Число зубьев

4 — больше зубьев дает выше подачу, меньше — больше места под стружку

Назначение и область применения

Цельный твердосплавный корпус втрое жестче стального той же геометрии, поэтому фреза держит размер на вылете и не уводит стенку паза. Это рабочий инструмент станков с ЧПУ, где отклонение в сотых миллиметра уже брак.

Типовые операции: фрезерование уступов и плоскостей, прорезка пазов и карманов, контурная обработка по замкнутому контуру, подрезка торцов.

Отношение длины режущей части к диаметру здесь 2,3 (30 мм при 13 мм) — короткая жесткая серия. Такая фреза держит полную глубину за проход и меньше склонна к дребезгу на выходе из реза.

По группам ISO инструмент закрыт на P, K, N; за пределами этих групп стойкость падает быстро, и подбирают другую марку сплава или покрытие.

Характеристики

Диаметр фрезы D

13 мм

Хвостовик

цилиндрический хвостовик (DIN 1835 A)

Общая длина L

75 мм

Длина режущей части l

30 мм

Число зубьев z

4

Материал режущей части

вольфрамокарбидный твердый сплав

Покрытие

AlTiN

Направление резания

праворежущая

Стандарт

ГОСТ 18372-73

Производитель

OTTIMO

Что означает обозначение

75/30

Запись 75/30 — это общая длина фрезы 75 мм и длина режущей части 30 мм.

z = 4

z — число зубьев. При 4 зубьях минутная подача считается как Sz · 4 · n.

AlTiN

AlTiN — покрытие AlTiN: универсальное, рабочая температура до 900 °C.

Стандарт нормирует цельные твердосплавные концевые фрезы диаметром от 3 до 12 мм; диаметр 13 мм выходит за размерный ряд, и шифр типоразмера фрезе не присваивается.

Ориентировочные режимы фрезерования

Числа взяты из обязательного приложения 2 ГОСТ 18372-73 (в редакции до изменения № 3 1989 года, которым приложение исключено). Частота вращения пересчитана под диаметр 13 мм по формуле n = 1000·V / (π·D). Таблица стандарта заканчивается на диаметре 12 мм, поэтому взята ее верхняя строка — ближайшая к данному типоразмеру. Минутная подача при z = 4 и Sz = 0,02 мм: S = 0,02 · 4 · 905 = 72 мм/мин. Значения даны для незаточенного твердого сплава без покрытия; покрытие допускает более высокую скорость — ориентируйтесь на карту режимов изготовителя.

Частые вопросы

Хватит ли глубины? Режущая часть 30 мм — это предел за один проход. Глубже фрезеруют ступенями или берут исполнение с удлиненной рабочей частью.

Почему выкрошилась кромка на первом проходе? У цельного твердого сплава нет запаса вязкости: удар при врезании в необработанную корку или люфт в патроне откалывают кромку раньше, чем она успевает износиться. Врезание делают по дуге.

Нужна ли СОЖ? По стали и нержавеющей стали — да, иначе кромка перегревается. По чугуну чаще идут насухо с обдувом: эмульсия смешивает графитовую пыль в абразивную пасту.

Зачем покрытие, если сплав и так твердый? Покрытие работает как тепловой барьер: тепло уходит в стружку, а не в кромку. На сухом резании и высоких скоростях это разница в разы по стойкости.

Преимущества

• Жесткость твердосплавного корпуса держит размер на вылете
• Работает по закаленным материалам, где быстрорежущая сталь садится сразу
• Допускает высокие обороты станков с ЧПУ без потери стойкости
• Покрытие AlTiN снижает налипание и держит кромку при сухом резании
• Диаметр 13 мм закрывает паз этой ширины за один проход, без строчки

Соседние типоразмеры

Ближайший меньший диаметр

Фреза концевая ц/х монолитная т/с ф12 мм z=4 75/30 с покрытием AlTiN OTTIMO

Ближайший больший диаметр

Фреза концевая ц/х монолитная т/с ф14 мм z=4 100/40 с покрытием AlTiN OTTIMO

Другие типоразмеры этой группы собраны в разделе Фрезы концевые твердосплавные с плоским торцом.
