UAЦельная твердосплавная концевая фреза с плоским торцом: диаметр 14 мм, z = 4, 200/100 мм, покрытие TiXCo. Класс инструмента нормирует ГОСТ 18372-73.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

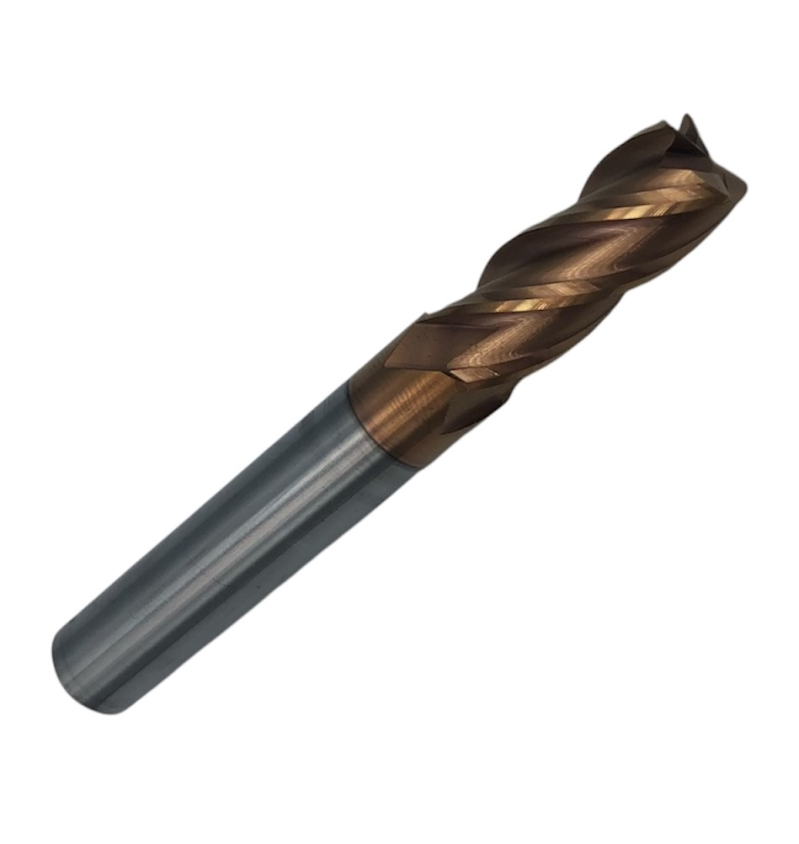

Задать вопрос о товареФреза концевая ц/х монолитная т/с ф14 мм z=4 200/100 с покрытием TiXCo OTTIMO — цельная твердосплавная концевая фреза с плоским торцом диаметром 14 мм, с 4 зубьями, общая длина 200 мм, рабочая часть 100 мм, цилиндрический хвостовик (DIN 1835 A). Фрезерует уступы, пазы, карманы и плоскости с полным использованием торца и периферии. Закрепляется в цанговом патроне ER, термозажимном или гидропластовом патроне.
Обрабатываемые материалы по группам ISO:
Паз шириной 14 мм за один проход. Глубину ограничивает рабочая часть 100 мм.
Цельный твердосплавный корпус втрое жестче стального той же геометрии, поэтому фреза держит размер на вылете и не уводит стенку паза. Это рабочий инструмент станков с ЧПУ, где отклонение в сотых миллиметра уже брак.
Типовые операции: фрезерование уступов и плоскостей, прорезка пазов и карманов, контурная обработка по замкнутому контуру, подрезка торцов.
Отношение длины режущей части к диаметру здесь 7,1 (100 мм при 14 мм): это удлиненная серия, и прогиб на вылете растет как куб длины. Глубину за проход уменьшают, а ширину фрезерования держат в пределах трети диаметра.
По группам ISO инструмент закрыт на P, K, N; за пределами этих групп стойкость падает быстро, и подбирают другую марку сплава или покрытие.
Стандарт нормирует цельные твердосплавные концевые фрезы диаметром от 3 до 12 мм; диаметр 14 мм выходит за размерный ряд, и шифр типоразмера фрезе не присваивается.
| Обрабатываемый материал | V, м/мин | n, об/мин | Sz, мм/зуб | B, мм | t, мм |
|---|---|---|---|---|---|
| Сталь 40Х (HRC 38…47) | 35–40 | 795–910 | 0,02–0,03 | 8–10 | 1,0–3,0 |
| Сталь 12Х18Н9Т (в состоянии поставки) | 20–30 | 455–680 | 0,02 | 4–6 | 1,0–2,0 |
| Жаропрочный сплав ХН77ТЮР (HRC 47…52) | 20–25 | 455–570 | 0,01 | 4–6 | 1,0–2,0 |
Числа взяты из обязательного приложения 2 ГОСТ 18372-73 (в редакции до изменения № 3 1989 года, которым приложение исключено). Частота вращения пересчитана под диаметр 14 мм по формуле n = 1000·V / (π·D). Таблица стандарта заканчивается на диаметре 12 мм, поэтому взята ее верхняя строка — ближайшая к данному типоразмеру. Минутная подача при z = 4 и Sz = 0,02 мм: S = 0,02 · 4 · 840 = 67 мм/мин. Значения даны для незаточенного твердого сплава без покрытия; покрытие допускает более высокую скорость — ориентируйтесь на карту режимов изготовителя.
Хватит ли глубины? Режущая часть 100 мм — это предел за один проход. Глубже фрезеруют ступенями или берут исполнение с удлиненной рабочей частью.
Почему именно 4 зуба? Число зубьев делит подачу: чем их больше, тем выше минутная подача при той же нагрузке на зуб, но тем меньше места под стружку в канавке. Для полного паза берут меньше зубьев, для чистовой обработки стенки — больше.
Какой вылет из патрона допустим? Для диаметра 14 мм рабочий ориентир — вылет до 42 мм (три диаметра). Каждый лишний диаметр вылета требует снижать глубину резания, иначе появляется дребезг и след на стенке.
Сколько она должна отработать? ГОСТ 18372-73 задает для сплава ВК8 средний период стойкости 18 мин и установленный 7 мин при испытании по нержавеющей стали 12Х18Н10Т. Критерий отказа — износ по задней поверхности 0,40 мм.
Другие типоразмеры этой группы собраны в разделе Фрезы концевые твердосплавные с плоским торцом.
