UAКорпус концевой фрезы с механическим креплением сменных твердосплавных пластин: диаметр 50 мм, z = 8, КМ3. Класс инструмента нормирует ГОСТ 28435-90.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

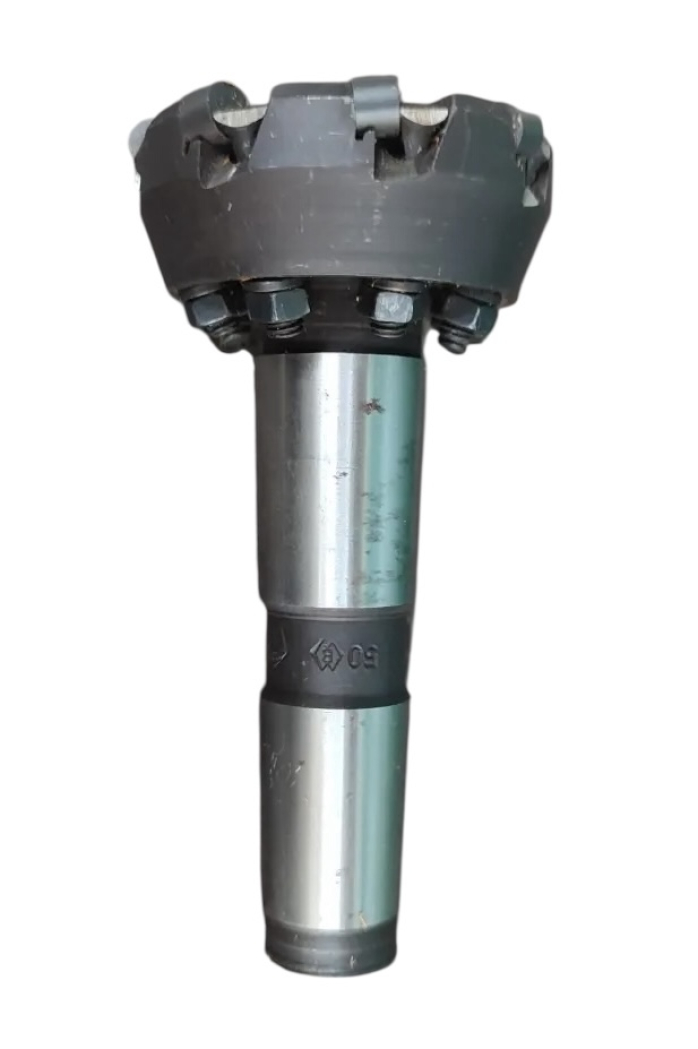

Задать вопрос о товареФреза концевая к/х ф 50 мм z=8 КМ3 с мех. креплением круглых пластин из композита К05 s=5 мм, d=7 мм особо высокой степени точности (с пластинами) — корпус концевой фрезы с механическим креплением сменных твердосплавных пластин диаметром 50 мм, с 8 зубьями, конический хвостовик, конус Морзе 3. Фрезерует уступы под 90°, плоскости, пазы и карманы; изнашивается только пластина, корпус служит дальше. Ставится в шпиндель напрямую или через переходную втулку конуса Морзе по ГОСТ 25557-82.
Обрабатываемые материалы по группам ISO:
Паз шириной 50 мм за один проход.
Инструмент рассчитан на серийную обработку, где расход режущей кромки велик, а переточка невыгодна. Затупилась грань — пластину поворачивают, корпус остается на станке, вылет и настройка не меняются.
Типовые операции: фрезерование уступов и плоскостей, прорезка пазов и карманов, контурная обработка по замкнутому контуру, подрезка торцов.
На диаметре 50 мм крутящий момент упирается в мощность шпинделя раньше, чем в прочность фрезы: полный паз на такой ширине берут в два-три прохода по глубине.
По группам ISO инструмент закрыт на P, M, K; за пределами этих групп стойкость падает быстро, и подбирают другую марку сплава или покрытие.
Отечественный аналог класса — ГОСТ 28435-90 на концевые фрезы с механическим креплением многогранных твердосплавных пластин; каталожное исполнение поставщика гостовскому размерному ряду не подчиняется, и шифр типоразмера ему не присваивается.
| Группа сплава пластины | V, м/мин | n, об/мин | Sz, мм/зуб | B, мм | t, мм |
|---|---|---|---|---|---|
| ТК (Т5К10, Т15К6) — сталь | 70–78 | 445–495 | 0,03–0,07 | 15–130 | 8 |
| ВК (ВК8, ВК6-М) — титан, чугун | 28–30 | 180–190 | 0,04–0,09 | 15–130 | 8 |
Числа взяты из таблицы 2 ГОСТ 24637-81 для фрез с твердосплавными пластинами диаметром 50 мм при обработке высокопрочных сталей и титановых сплавов; критерий затупления — износ по задней поверхности 0,6 мм. Частота вращения пересчитана под диаметр 50 мм по формуле n = 1000·V / (π·D). По конструкционной стали и чугуну скорость выше — берите ее из карты режимов на конкретную пластину. Минутная подача при z = 8: S = 0,04 · 8 · 180 = 57 мм/мин.
Встанет ли в мой станок? Хвостовик — конус Морзе 3. Если в шпинделе конус большего номера, нужна переходная втулка; меньшего — фреза не подойдет.
Каким моментом затягивать винт? Винт пластины тянут динамометрической отверткой по данным изготовителя: перетяжка рвет резьбу в корпусе, недотяжка дает микросдвиг пластины и скол кромки на первом же врезании.
Почему именно 8 зуба? Число зубьев делит подачу: чем их больше, тем выше минутная подача при той же нагрузке на зуб, но тем меньше места под стружку в канавке. Для полного паза берут меньше зубьев, для чистовой обработки стенки — больше.
Какой вылет из патрона допустим? Для диаметра 50 мм рабочий ориентир — вылет до 150 мм (три диаметра). Каждый лишний диаметр вылета требует снижать глубину резания, иначе появляется дребезг и след на стенке.
Другие типоразмеры этой группы собраны в разделе Фрезы концевые с механическим креплением т/с пластин.
