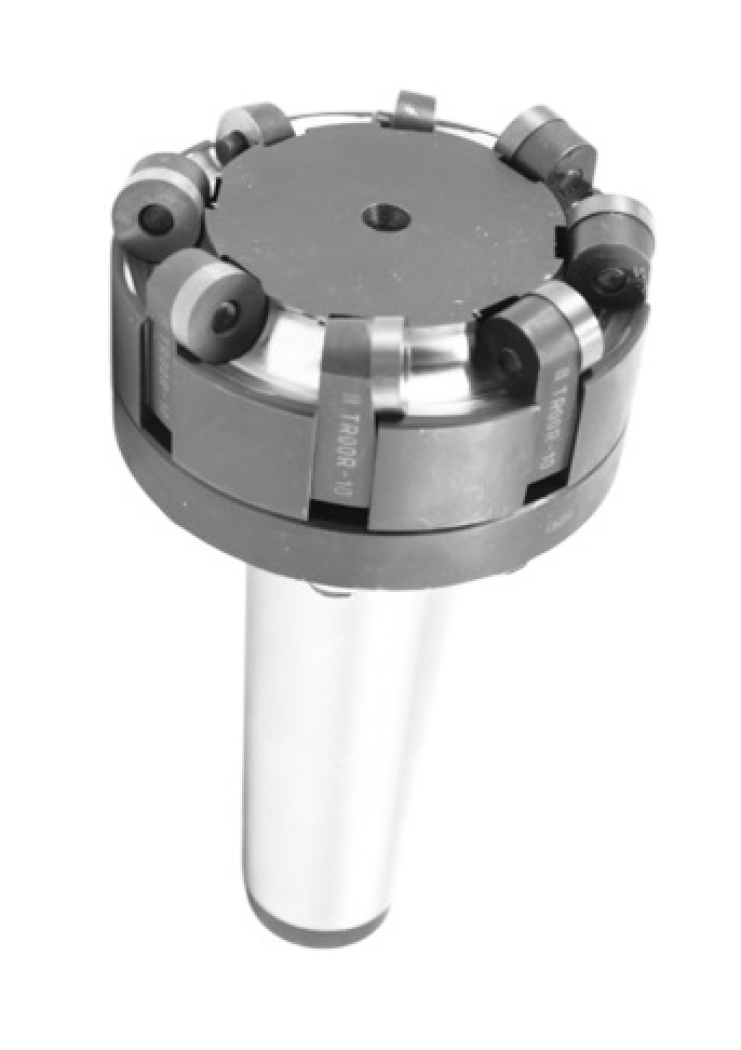

Фреза концевая торцевая к/х ф 80 мм z=8 КМ5 с механическим креплением круглых пластин RN 150400 AE100-R080.07.08.МТ5 (без пластин)

Фреза концевая торцевая к/х ф 80 мм z=8 КМ5 с механическим креплением круглых пластин RN 150400 AE100-R080.07.08.МТ5 (без пластин) — корпус концевой фрезы с механическим креплением сменных твердосплавных пластин диаметром 80 мм, с 8 зубьями, конический хвостовик, конус Морзе 5. Фрезерует уступы и карманы с радиусом в углу: скругление разгружает вершину зуба и поднимает стойкость на черновых проходах. Ставится в шпиндель напрямую или через переходную втулку конуса Морзе по ГОСТ 25557-82.

Обрабатываемые материалы по группам ISO:

• PСталь конструкционная и легированная
• MКорозионностойкая (нержавеющая) сталь
• KЧугун серый и высокопрочный

Совместимость и подбор

Паз шириной 80 мм за один проход.

Ширина получаемого паза

80 мм при работе периферией на полную ширину фрезы

Посадочное место в станке

конус Морзе 5 по ГОСТ 25557-82, переходные втулки допускаются

Комплектация

корпус поставляется без пластин, винты и ключ входят в комплект

Число зубьев

8 — больше зубьев дает выше подачу, меньше — больше места под стружку

Назначение и область применения

Инструмент рассчитан на серийную обработку, где расход режущей кромки велик, а переточка невыгодна. Затупилась грань — пластину поворачивают, корпус остается на станке, вылет и настройка не меняются.

Типовые операции: фрезерование уступов и плоскостей, прорезка пазов и карманов, контурная обработка по замкнутому контуру, подрезка торцов.

На диаметре 80 мм крутящий момент упирается в мощность шпинделя раньше, чем в прочность фрезы: полный паз на такой ширине берут в два-три прохода по глубине.

По группам ISO инструмент закрыт на P, M, K; за пределами этих групп стойкость падает быстро, и подбирают другую марку сплава или покрытие.

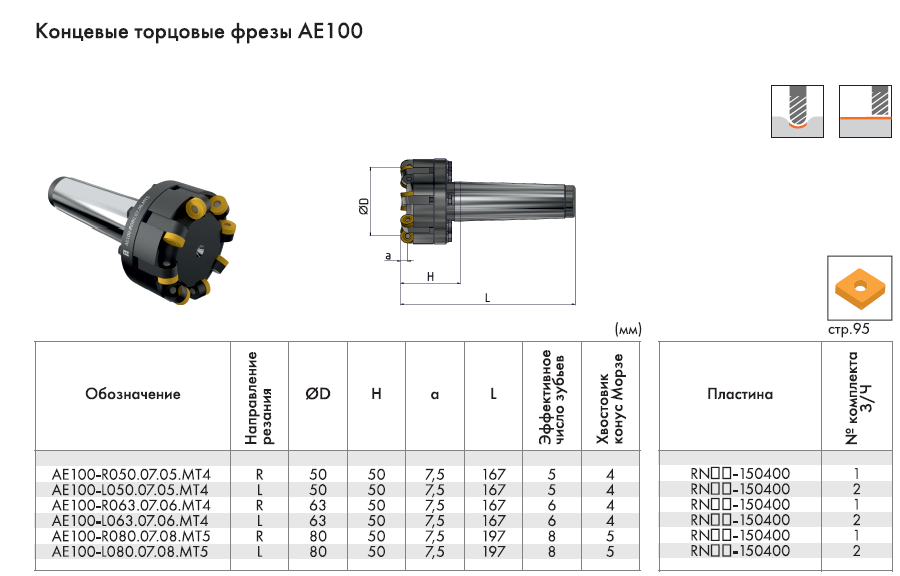

Характеристики

Диаметр фрезы D

80 мм

Хвостовик

конус Морзе 5

Число зубьев z

8

Материал корпуса

легированная сталь, режущая часть — сменные твердосплавные пластины

Направление резания

праворежущая

Стандарт

ГОСТ 28435-90

Что означает обозначение

z = 8

z — число зубьев. При 8 зубьях минутная подача считается как Sz · 8 · n.

КМ5

КМ5 — конус Морзе номер 5 по ГОСТ 25557-82, больший диаметр конуса 44,399 мм.

Отечественный аналог класса — ГОСТ 28435-90 на концевые фрезы с механическим креплением многогранных твердосплавных пластин; каталожное исполнение поставщика гостовскому размерному ряду не подчиняется, и шифр типоразмера ему не присваивается.

Ориентировочные режимы фрезерования

Числа взяты из таблицы 2 ГОСТ 24637-81 для фрез с твердосплавными пластинами диаметром 50 мм при обработке высокопрочных сталей и титановых сплавов; критерий затупления — износ по задней поверхности 0,6 мм. Частота вращения пересчитана под диаметр 80 мм по формуле n = 1000·V / (π·D). По конструкционной стали и чугуну скорость выше — берите ее из карты режимов на конкретную пластину. Таблица стандарта заканчивается на диаметре 50 мм; строка приведена для 50 мм. Минутная подача при z = 8: S = 0,04 · 8 · 110 = 35 мм/мин.

Частые вопросы

Встанет ли в мой станок? Хвостовик — конус Морзе 5. Если в шпинделе конус большего номера, нужна переходная втулка; меньшего — фреза не подойдет.

Какой вылет из патрона допустим? Для диаметра 80 мм рабочий ориентир — вылет до 240 мм (три диаметра). Каждый лишний диаметр вылета требует снижать глубину резания, иначе появляется дребезг и след на стенке.

Можно ли ставить пластины другого изготовителя? Гнездо рассчитано на типоразмер по каталогу. Пластина того же типоразмера другого изготовителя садится в гнездо, но допуски по толщине и радиусу при вершине отличаются — проверьте биение после замены.

Сколько пластин брать в запас? На корпус идет 8 пластины; на смену держат минимум два комплекта, иначе одна выкрошенная грань останавливает всю партию.

Преимущества

• ✓Расход только на пластины: корпус переживает десятки комплектов
• ✓Замена кромки без снятия корпуса — вылет и нуль детали сохраняются
• ✓Марку сплава пластины подбирают под материал, не меняя инструмент
• ✓Конус Морзе 5 садится в шпиндель без патрона — жестче цанги на тяжелых режимах
• ✓Диаметр 80 мм закрывает паз этой ширины за один проход, без строчки
