*Зображення має ілюстративний характер. Фактичний зовнішній вигляд продукту може відрізнятись від показаного на малюнку
Код товару: SP-11724
Відправка замовлень по всій Україні здійснюється транспортною компанією «Нова Пошта» с понеділка по п'ятницю.
При оформленні та оплаті замовлення до 15:00 товар передається в доставку у день оплати.
Вартість доставки оплачує покупець згідно з тарифами перевізника.
Оплата у «Сплав Харків» – усі розрахунки у гривнях.
Безготівковий розрахунок з ПДВ (+20%) або без ПДВ (+10%).
Готівковий розрахунок
Мінімальна сума замовлення 300 грн.

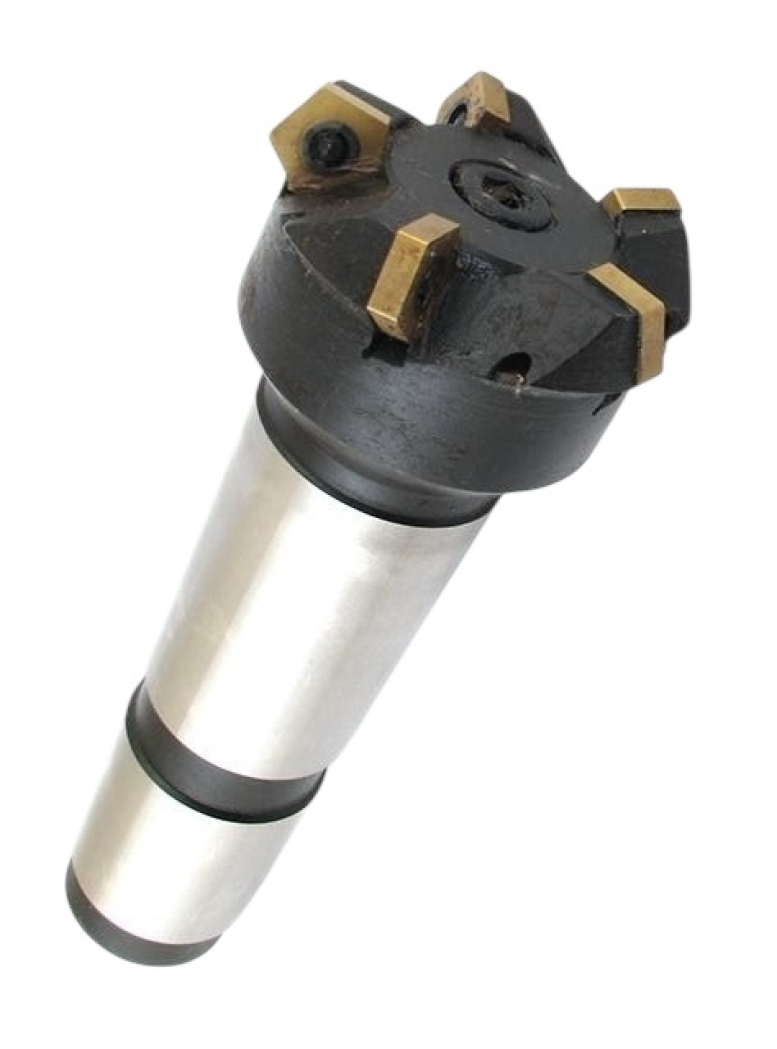

Фреза кінцева к/х ф 63 мм z=5 КМ5 з механічним кріпленням т/с пластин 10113-110408 — корпус кінцевої фрези з механічним кріпленням змінних твердосплавних пластин діаметром 63 мм, з 5 зубами, конічний хвостовик, конус Морзе 5. Фрезерує уступи під 90°, площини, пази та кишені; зношується лише пластина, корпус служить далі. Встановлюється у шпиндель напряму або через перехідну втулку конуса Морзе за ГОСТ 25557-82.
Оброблювані матеріали за групами ISO:
Паз завширшки 63 мм за один прохід.
Інструмент розрахований на серійну обробку, де витрата різальної кромки велика, а переточування невигідне. Затупилася грань — пластину повертають, корпус лишається на верстаті, виліт і налаштування не змінюються.
Типові операції: фрезерування уступів і площин, прорізання пазів і кишень, контурна обробка за замкненим контуром, підрізання торців.
На діаметрі 63 мм крутний момент упирається в потужність шпинделя раніше, ніж у міцність фрези: повний паз на такій ширині беруть у два-три проходи за глибиною.
За групами ISO інструмент закритий на P, M, K; за межами цих груп стійкість падає швидко, і підбирають іншу марку сплаву або покриття.
Вітчизняний аналог класу — ГОСТ 28435-90 на кінцеві фрези з механічним кріпленням багатогранних твердосплавних пластин; каталожне виконання постачальника гостівському розмірному ряду не підпорядковується, і шифр типорозміру йому не присвоюється.
| Група сплаву пластини | V, м/хв | n, об/хв | Sz, мм/зуб | B, мм | t, мм |
|---|---|---|---|---|---|
| ТК (Т5К10, Т15К6) — сталь | 70–78 | 355–395 | 0,03–0,07 | 15–130 | 8 |
| ВК (ВК8, ВК6-М) — титан, чавун | 28–30 | 140–150 | 0,04–0,09 | 15–130 | 8 |
Числа взято з таблиці 2 ГОСТ 24637-81 для фрез з твердосплавними пластинами діаметром 50 мм при обробці високоміцних сталей і титанових сплавів; критерій затуплення — знос по задній поверхні 0,6 мм. Частоту обертання перераховано під діаметр 63 мм за формулою n = 1000·V / (π·D). По конструкційній сталі та чавуну швидкість вища — беріть її з карти режимів на конкретну пластину. Таблиця стандарту закінчується на діаметрі 50 мм; рядок наведено для 50 мм. Хвилинна подача при z = 5: S = 0,04 · 5 · 140 = 28 мм/хв.
Чи стане в мій верстат? Хвостовик — конус Морзе 5. Якщо у шпинделі конус більшого номера, потрібна перехідна втулка; меншого — фреза не підійде.
Чому саме 5 зуба? Число зубів ділить подачу: що їх більше, то вища хвилинна подача за того ж навантаження на зуб, але то менше місця під стружку в канавці. Для повного паза беруть менше зубів, для чистової обробки стінки — більше.
Який виліт з патрона допустимий? Для діаметра 63 мм робочий орієнтир — виліт до 189 мм (три діаметри). Кожен зайвий діаметр вильоту вимагає знижувати глибину різання, інакше з'являється деренчання і слід на стінці.
Чи можна ставити пластини іншого виробника? Гніздо розраховане на типорозмір 10113-110408. Пластина того ж типорозміру іншого виробника сідає у гніздо, але допуски за товщиною і радіусом при вершині відрізняються — перевірте биття після заміни.
Інші типорозміри цієї групи зібрано в розділі Фрези кінцеві з механічним кріпленням т/с пластин.
