Фреза концевая с охлаждением AEM90-AP11-D16-C16-L150-Z02-H под пластину APMT 11T3.. AKKO

Фреза концевая с охлаждением AEM90-AP11-D16-C16-L150-Z02-H под пластину APMT 11T3.. AKKO — корпус концевой фрезы с механическим креплением сменных твердосплавных пластин диаметром 16 мм, с 2 зубьями, общая длина 150 мм, цилиндрический хвостовик (DIN 1835 A) 16 мм. Фрезерует уступы под 90°, плоскости, пазы и карманы; изнашивается только пластина, корпус служит дальше. Закрепляется в цанговом патроне ER, термозажимном или гидропластовом патроне под хвостовик 16 мм.

Обрабатываемые материалы по группам ISO:

• PСталь конструкционная и легированная
• MКорозионностойкая (нержавеющая) сталь
• KЧугун серый и высокопрочный

Совместимость и подбор

Паз шириной 16 мм за один проход.

Ширина получаемого паза

16 мм при работе периферией на полную ширину фрезы

Требуемая оснастка

цанга ER под хвостовик 16 мм, термопатрон или патрон Weldon

Применяемая пластина

APMT 11T3..; запас держат по числу гнезд — 2 шт. на комплект

Число зубьев

2 — больше зубьев дает выше подачу, меньше — больше места под стружку

Подвод СОЖ

внутренние каналы в корпусе, нужен патрон и шпиндель с подачей через центр

Назначение и область применения

Инструмент рассчитан на серийную обработку, где расход режущей кромки велик, а переточка невыгодна. Затупилась грань — пластину поворачивают, корпус остается на станке, вылет и настройка не меняются.

Типовые операции: фрезерование уступов и плоскостей, прорезка пазов и карманов, контурная обработка по замкнутому контуру, подрезка торцов.

По группам ISO инструмент закрыт на P, M, K; за пределами этих групп стойкость падает быстро, и подбирают другую марку сплава или покрытие.

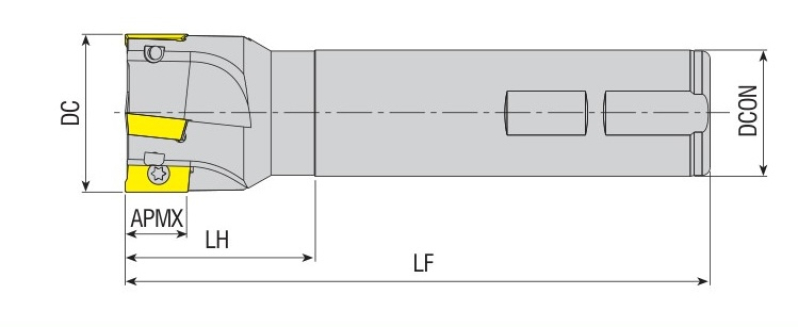

Характеристики

Диаметр фрезы D

16 мм

Диаметр хвостовика d

16 мм

Хвостовик

цилиндрический хвостовик (DIN 1835 A)

Общая длина L

150 мм

Число зубьев z

2

Материал корпуса

легированная сталь, режущая часть — сменные твердосплавные пластины

Пластина

APMT 11T3..

Серия корпуса

AEM90-AP11-D16-C16-L150-Z02-H

Направление резания

праворежущая

Стандарт

ГОСТ 28435-90

Производитель

AKKO

Что означает обозначение

z = 2

z — число зубьев. При 2 зубьях минутная подача считается как Sz · 2 · n.

AEM90

AEM90 — серия корпусов с углом врезки 90°: стенка получается перпендикулярной дну, уступ выходит без поднутрения.

C

C в обозначении хвостовика — гладкий цилиндрический хвостовик по DIN 1835 A.

Отечественный аналог класса — ГОСТ 28435-90 на концевые фрезы с механическим креплением многогранных твердосплавных пластин; каталожное исполнение поставщика гостовскому размерному ряду не подчиняется, и шифр типоразмера ему не присваивается.

Ориентировочные режимы фрезерования

Числа взяты из таблицы 2 ГОСТ 24637-81 для фрез с твердосплавными пластинами диаметром 16 мм при обработке высокопрочных сталей и титановых сплавов; критерий затупления — износ по задней поверхности 0,4 мм. Частота вращения пересчитана под диаметр 16 мм по формуле n = 1000·V / (π·D). По конструкционной стали и чугуну скорость выше — берите ее из карты режимов на конкретную пластину. Минутная подача при z = 2: S = 0,04 · 2 · 555 = 44 мм/мин.

Частые вопросы

Какая нужна цанга? Хвостовик 16 мм — цанга ER на этот размер. Цанга соседнего размера с натягом зажмет, но биение вырастет и кромка выкрошится.

Сколько пластин брать в запас? На корпус идет 2 пластины; на смену держат минимум два комплекта, иначе одна выкрошенная грань останавливает всю партию.

Каким моментом затягивать винт? Винт пластины тянут динамометрической отверткой по данным изготовителя: перетяжка рвет резьбу в корпусе, недотяжка дает микросдвиг пластины и скол кромки на первом же врезании.

Почему именно 2 зуба? Число зубьев делит подачу: чем их больше, тем выше минутная подача при той же нагрузке на зуб, но тем меньше места под стружку в канавке. Для полного паза берут меньше зубьев, для чистовой обработки стенки — больше.

Преимущества

• Расход только на пластины: корпус переживает десятки комплектов
• Замена кромки без снятия корпуса — вылет и нуль детали сохраняются
• Марку сплава пластины подбирают под материал, не меняя инструмент
• Внутренний подвод СОЖ вымывает стружку из глубокого паза
• Диаметр 16 мм закрывает паз этой ширины за один проход, без строчки

Другие типоразмеры этой группы собраны в разделе Фрезы концевые с механическим креплением т/с пластин.
