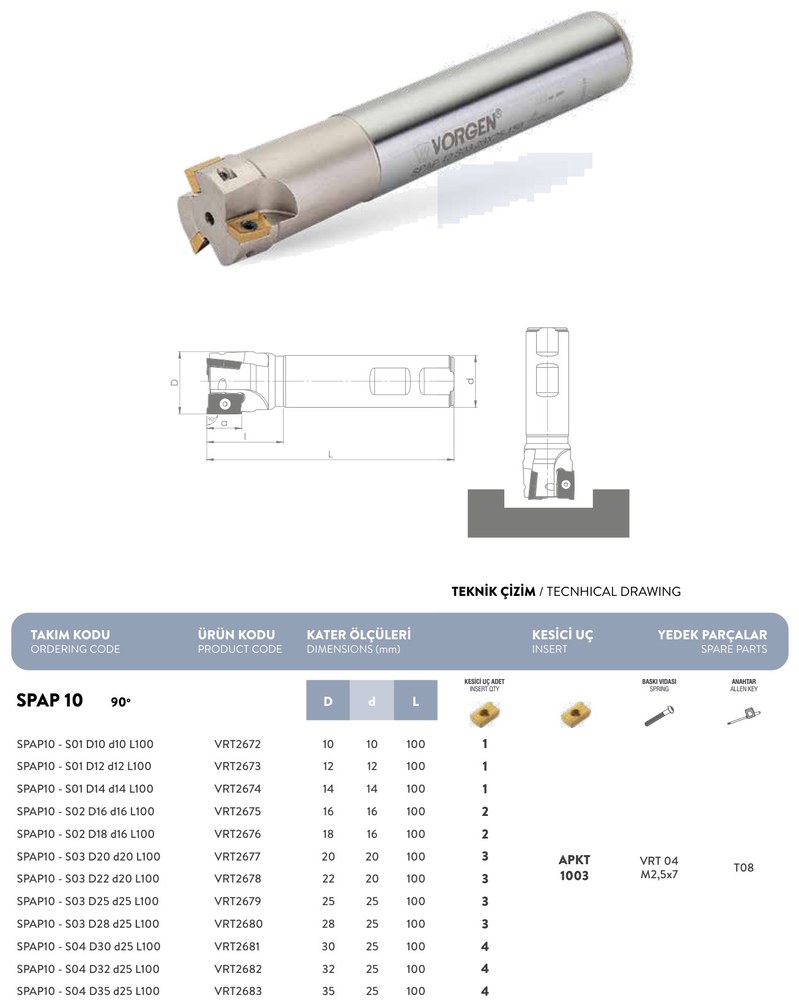

Фреза концевая SPAP10-S01 D14 d14 L100 под пластину APKT 1003.. VORGEN

Фреза концевая SPAP10-S01 D14 d14 L100 под пластину APKT 1003.. VORGEN — корпус концевой фрезы с механическим креплением сменных твердосплавных пластин диаметром 14 мм, общая длина 100 мм, цилиндрический хвостовик (DIN 1835 A) 14 мм. Фрезерует уступы под 90°, плоскости, пазы и карманы; изнашивается только пластина, корпус служит дальше. Закрепляется в цанговом патроне ER, термозажимном или гидропластовом патроне под хвостовик 14 мм.

Обрабатываемые материалы по группам ISO:

• PСталь конструкционная и легированная
• MКорозионностойкая (нержавеющая) сталь
• KЧугун серый и высокопрочный

Совместимость и подбор

Паз шириной 14 мм за один проход.

Ширина получаемого паза

14 мм при работе периферией на полную ширину фрезы

Требуемая оснастка

цанга ER под хвостовик 14 мм, термопатрон или патрон Weldon

Применяемая пластина

APKT 1003..; запас держат по числу гнезд — по числу гнезд корпуса

Назначение и область применения

Инструмент рассчитан на серийную обработку, где расход режущей кромки велик, а переточка невыгодна. Затупилась грань — пластину поворачивают, корпус остается на станке, вылет и настройка не меняются.

Типовые операции: фрезерование уступов и плоскостей, прорезка пазов и карманов, контурная обработка по замкнутому контуру, подрезка торцов.

По группам ISO инструмент закрыт на P, M, K; за пределами этих групп стойкость падает быстро, и подбирают другую марку сплава или покрытие.

Характеристики

Диаметр фрезы D

14 мм

Диаметр хвостовика d

14 мм

Хвостовик

цилиндрический хвостовик (DIN 1835 A)

Общая длина L

100 мм

Материал корпуса

легированная сталь, режущая часть — сменные твердосплавные пластины

Пластина

APKT 1003..

Серия корпуса

SPAP10-S01

Направление резания

праворежущая

Стандарт

ГОСТ 28435-90

Производитель

VORGEN

Что означает обозначение

S01

S01 в индексе корпуса — это число гнезд под пластину, то есть число зубьев фрезы.

Отечественный аналог класса — ГОСТ 28435-90 на концевые фрезы с механическим креплением многогранных твердосплавных пластин; каталожное исполнение поставщика гостовскому размерному ряду не подчиняется, и шифр типоразмера ему не присваивается.

Ориентировочные режимы фрезерования

Числа взяты из таблицы 2 ГОСТ 24637-81 для фрез с твердосплавными пластинами диаметром 16 мм при обработке высокопрочных сталей и титановых сплавов; критерий затупления — износ по задней поверхности 0,4 мм. Частота вращения пересчитана под диаметр 14 мм по формуле n = 1000·V / (π·D). По конструкционной стали и чугуну скорость выше — берите ее из карты режимов на конкретную пластину.

Частые вопросы

Какая нужна цанга? Хвостовик 14 мм — цанга ER на этот размер. Цанга соседнего размера с натягом зажмет, но биение вырастет и кромка выкрошится.

Какой вылет из патрона допустим? Для диаметра 14 мм рабочий ориентир — вылет до 42 мм (три диаметра). Каждый лишний диаметр вылета требует снижать глубину резания, иначе появляется дребезг и след на стенке.

Можно ли ставить пластины другого изготовителя? Гнездо рассчитано на типоразмер APKT 1003... Пластина того же типоразмера другого изготовителя садится в гнездо, но допуски по толщине и радиусу при вершине отличаются — проверьте биение после замены.

Сколько пластин брать в запас? На корпус идет комплект по числу гнезд; на смену держат минимум два комплекта, иначе одна выкрошенная грань останавливает всю партию.

Преимущества

• Расход только на пластины: корпус переживает десятки комплектов
• Замена кромки без снятия корпуса — вылет и нуль детали сохраняются
• Марку сплава пластины подбирают под материал, не меняя инструмент
• Диаметр 14 мм закрывает паз этой ширины за один проход, без строчки

Другие типоразмеры этой группы собраны в разделе Фрезы концевые с механическим креплением т/с пластин.

По каталогу производителя

Число пластин

1

Хвостовик d

14 мм

Длина L

100 мм

Винт крепления пластины

Винт TORX VRT 04-M2,5x7мм VORGEN

Ключ

Ключ TORX T08 VORGEN

Сверено с данными производителя VORGEN (каталог, стр. 126-127), сентябрь 2026.
