Фреза концевая сферическая APMR-XP20-D20-C20-L150 под пластину XPHT 20R1204 AKKO

Фреза концевая сферическая APMR-XP20-D20-C20-L150 под пластину XPHT 20R1204 AKKO — корпус концевой фрезы со сферическим торцом под сменные твердосплавные пластины диаметром 20 мм, общая длина 150 мм, цилиндрический хвостовик (DIN 1835 A) 20 мм. Обрабатывает объемные поверхности штампов, пресс-форм и лопаток: строчечное фрезерование по трехмерной траектории, где плоский торец оставляет ступеньку. Закрепляется в цанговом патроне ER, термозажимном или гидропластовом патроне под хвостовик 20 мм.

Обрабатываемые материалы по группам ISO:

• PСталь конструкционная и легированная
• MКорозионностойкая (нержавеющая) сталь
• KЧугун серый и высокопрочный

Совместимость и подбор

Паз шириной 20 мм за один проход.

Ширина получаемого паза

20 мм при работе периферией на полную ширину фрезы

Требуемая оснастка

цанга ER под хвостовик 20 мм, термопатрон или патрон Weldon

Применяемая пластина

XPHT 20R1204; запас держат по числу гнезд — по числу гнезд корпуса

Назначение и область применения

Инструмент рассчитан на серийную обработку, где расход режущей кромки велик, а переточка невыгодна. Затупилась грань — пластину поворачивают, корпус остается на станке, вылет и настройка не меняются.

Типовые операции: чистовая обработка формообразующих поверхностей штампов и пресс-форм, выборка объемных карманов строчкой, обработка галтелей и переходов.

По группам ISO инструмент закрыт на P, M, K; за пределами этих групп стойкость падает быстро, и подбирают другую марку сплава или покрытие.

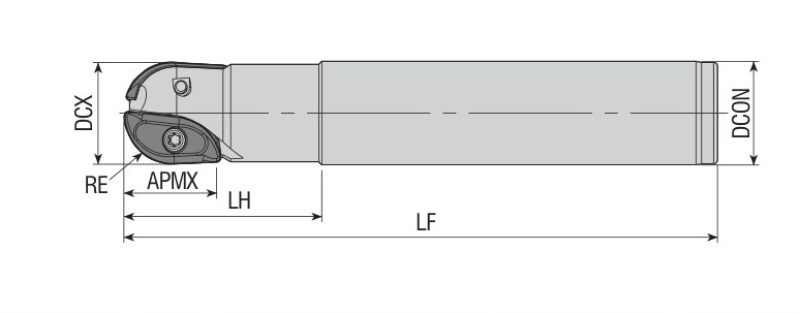

Характеристики

Диаметр фрезы D

20 мм

Диаметр хвостовика d

20 мм

Хвостовик

цилиндрический хвостовик (DIN 1835 A)

Общая длина L

150 мм

Материал корпуса

легированная сталь, режущая часть — сменные твердосплавные пластины

Пластина

XPHT 20R1204

Серия корпуса

APMR-XP20-D20-C20-L150

Направление резания

праворежущая

Стандарт

ГОСТ 28435-90

Производитель

AKKO

Что означает обозначение

C

C в обозначении хвостовика — гладкий цилиндрический хвостовик по DIN 1835 A.

Отечественный аналог класса — ГОСТ 28435-90 на концевые фрезы с механическим креплением многогранных твердосплавных пластин; каталожное исполнение поставщика гостовскому размерному ряду не подчиняется, и шифр типоразмера ему не присваивается.

Ориентировочные режимы фрезерования

Числа взяты из таблицы 2 ГОСТ 24637-81 для фрез с твердосплавными пластинами диаметром 20 мм при обработке высокопрочных сталей и титановых сплавов; критерий затупления — износ по задней поверхности 0,4 мм. Частота вращения пересчитана под диаметр 20 мм по формуле n = 1000·V / (π·D). По конструкционной стали и чугуну скорость выше — берите ее из карты режимов на конкретную пластину.

Частые вопросы

Какая нужна цанга? Хвостовик 20 мм — цанга ER на этот размер. Цанга соседнего размера с натягом зажмет, но биение вырастет и кромка выкрошится.

Сколько пластин брать в запас? На корпус идет комплект по числу гнезд; на смену держат минимум два комплекта, иначе одна выкрошенная грань останавливает всю партию.

Каким моментом затягивать винт? Винт пластины тянут динамометрической отверткой по данным изготовителя: перетяжка рвет резьбу в корпусе, недотяжка дает микросдвиг пластины и скол кромки на первом же врезании.

Какой вылет из патрона допустим? Для диаметра 20 мм рабочий ориентир — вылет до 60 мм (три диаметра). Каждый лишний диаметр вылета требует снижать глубину резания, иначе появляется дребезг и след на стенке.

Преимущества

• ✓Расход только на пластины: корпус переживает десятки комплектов
• ✓Замена кромки без снятия корпуса — вылет и нуль детали сохраняются
• ✓Марку сплава пластины подбирают под материал, не меняя инструмент
• ✓Диаметр 20 мм закрывает паз этой ширины за один проход, без строчки
