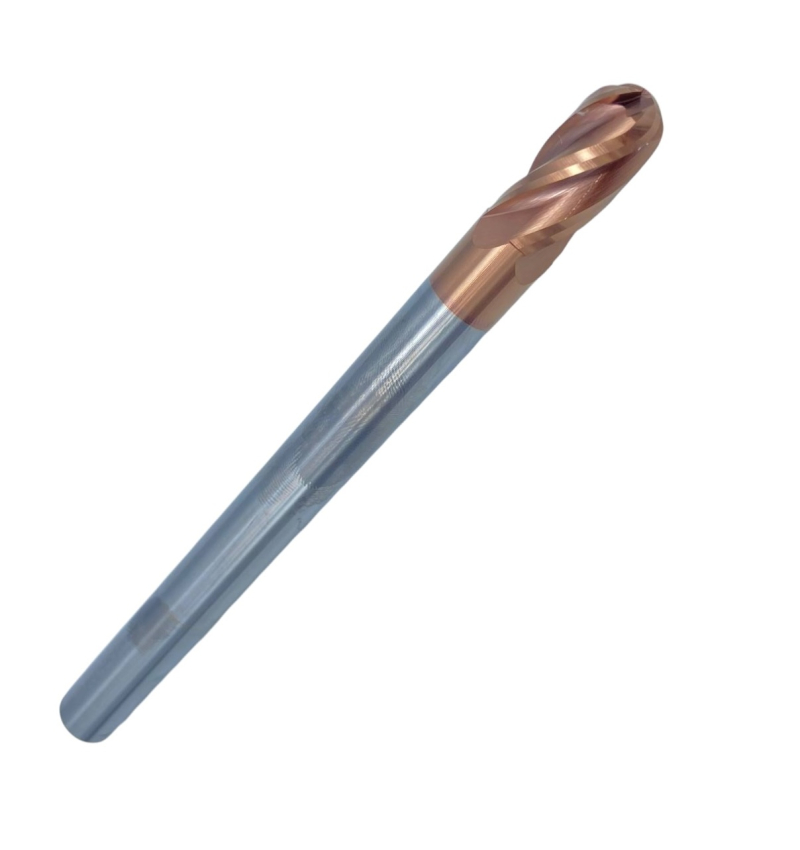

UAЦельная твердосплавная концевая фреза со сферическим торцом: диаметр 14 мм, радиус 7 мм, z = 4, 150/28 мм, покрытие TiXCo.
_ts_kh_monolitnaya_t_s_f10-14_mm_L150_s_pokritiem_TiXCo_OTTIMO.jpeg)
_ts_kh_monolitnaya_t_s_f10-14_mm_L150_s_pokritiem_TiXCo_OTTIMO.jpeg)
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареФреза концевая сферическая (радиусная) ц/х монолитная т/с ф14 мм z=4 R=7 мм 150/28 с покрытием TiXCo OTTIMO — цельная твердосплавная концевая фреза со сферическим торцом диаметром 14 мм, с 4 зубьями, радиус при вершине 7 мм, общая длина 150 мм, рабочая часть 28 мм, цилиндрический хвостовик (DIN 1835 A). Обрабатывает объемные поверхности штампов, пресс-форм и лопаток: строчечное фрезерование по трехмерной траектории, где плоский торец оставляет ступеньку. Закрепляется в цанговом патроне ER, термозажимном или гидропластовом патроне.
Обрабатываемые материалы по группам ISO:
Паз шириной 14 мм за один проход. Глубину ограничивает рабочая часть 28 мм.
Цельный твердосплавный корпус втрое жестче стального той же геометрии, поэтому фреза держит размер на вылете и не уводит стенку паза. Это рабочий инструмент станков с ЧПУ, где отклонение в сотых миллиметра уже брак.
Типовые операции: чистовая обработка формообразующих поверхностей штампов и пресс-форм, выборка объемных карманов строчкой, обработка галтелей и переходов.
Отношение длины режущей части к диаметру здесь 2,0 (28 мм при 14 мм) — короткая жесткая серия. Такая фреза держит полную глубину за проход и меньше склонна к дребезгу на выходе из реза.
По группам ISO инструмент закрыт на P, K, N; за пределами этих групп стойкость падает быстро, и подбирают другую марку сплава или покрытие.
| Обрабатываемый материал | V, м/мин | n, об/мин | Sz, мм/зуб | B, мм | t, мм |
|---|---|---|---|---|---|
| Сталь 40Х (HRC 38…47) | 35–40 | 795–910 | 0,02–0,03 | 8–10 | 1,0–3,0 |
| Сталь 12Х18Н9Т (в состоянии поставки) | 20–30 | 455–680 | 0,02 | 4–6 | 1,0–2,0 |
| Жаропрочный сплав ХН77ТЮР (HRC 47…52) | 20–25 | 455–570 | 0,01 | 4–6 | 1,0–2,0 |
Числа взяты из обязательного приложения 2 ГОСТ 18372-73 (в редакции до изменения № 3 1989 года, которым приложение исключено). Частота вращения пересчитана под диаметр 14 мм по формуле n = 1000·V / (π·D). Таблица стандарта заканчивается на диаметре 12 мм, поэтому взята ее верхняя строка — ближайшая к данному типоразмеру. Минутная подача при z = 4 и Sz = 0,02 мм: S = 0,02 · 4 · 840 = 67 мм/мин. Значения даны для незаточенного твердого сплава без покрытия; покрытие допускает более высокую скорость — ориентируйтесь на карту режимов изготовителя.
Хватит ли глубины? Режущая часть 28 мм — это предел за один проход. Глубже фрезеруют ступенями или берут исполнение с удлиненной рабочей частью.
Нужна ли СОЖ? По стали и нержавеющей стали — да, иначе кромка перегревается. По чугуну чаще идут насухо с обдувом: эмульсия смешивает графитовую пыль в абразивную пасту.
Зачем покрытие, если сплав и так твердый? Покрытие работает как тепловой барьер: тепло уходит в стружку, а не в кромку. На сухом резании и высоких скоростях это разница в разы по стойкости.
Почему именно 4 зуба? Число зубьев делит подачу: чем их больше, тем выше минутная подача при той же нагрузке на зуб, но тем меньше места под стружку в канавке. Для полного паза берут меньше зубьев, для чистовой обработки стенки — больше.
Другие типоразмеры этой группы собраны в разделе Фрезы концевые твердосплавные сферические и радиусные.
| Фреза сферическая твердосплавная монолитная ц/х R7 D14×28×100 мм, z4, TiXCo OTTIMO Артикул: | ⌀14 | — | — | — | — | 5 шт | 6853 ₴ В корзину✓ В корзине | |
| Фреза сферическая твердосплавная монолитная ц/х R7 D14×28×100 мм, z2, HRC58, TiSiN AGIR Артикул: | ⌀14 | — | — | — | — | 7 шт | 8999 ₴ В корзину✓ В корзине |
| Фреза сферическая удлинённая твердосплавная монолитная ц/х R5 D10×20×150 мм, z4, TiXCo OTTIMO Артикул: | ⌀10 | — | — | — | — | 5 шт | 5310 ₴ В корзину✓ В корзине | |
| Фреза сферическая удлинённая твердосплавная монолитная ц/х R6 D12×24×100 мм, z4, TiXCo OTTIMO Артикул: | ⌀12 | — | — | — | — | 5 шт | 3559 ₴ В корзину✓ В корзине | |
| Фреза сферическая твердосплавная монолитная ц/х R8 D16×32×100 мм, z4, TiXCo OTTIMO Артикул: | ⌀16 | — | — | — | — | 2 шт | 7423 ₴ В корзину✓ В корзине | |
| Фреза сферическая твердосплавная монолитная ц/х R9 D18×36×100 мм, z4, TiXCo OTTIMO Артикул: | ⌀18 | — | — | — | — | 3 шт | 11246 ₴ В корзину✓ В корзине |
Цены и наличие актуальны на 29 сентября 2026
