Фреза кінцева твердосплавна радіусна з ц/хв R=2.0 D10.0xd10.0x25x75мм Z=4 HRC58 з покриттям TiSiN AGIR

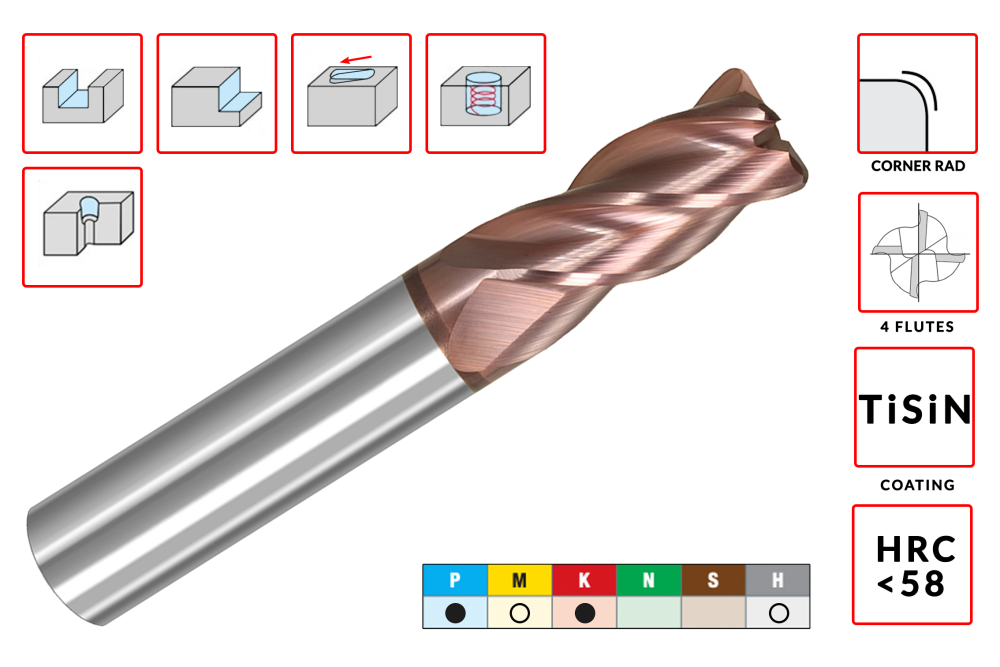

Фреза кінцева твердосплавна радіусна з ц/хв R=2.0 D10.0xd10.0x25x75мм Z=4 HRC58 з покриттям TiSiN AGIR — суцільна твердосплавна кінцева фреза з радіусом при вершині діаметром 10 мм, з 4 зубами, радіус при вершині 2 мм, загальна довжина 75 мм, робоча частина 25 мм, циліндричний хвостовик (DIN 1835 A). Фрезерує уступи та кишені з радіусом у куті: заокруглення розвантажує вершину зуба і піднімає стійкість на чорнових проходах. Закріплюється у цанговому патроні ER, термозатискному або гідропластовому патроні.

Оброблювані матеріали за групами ISO:

• PСталь конструкційна і легована
• MКорозійностійка (нержавіюча) сталь
• KЧавун сірий і високоміцний
• NКольорові метали, алюміній, мідні сплави

Сумісність і підбір

Паз завширшки 10 мм за один прохід. Глибину обмежує робоча частина 25 мм.

Ширина отримуваного паза

10 мм при роботі периферією на повну ширину фрези

Максимальна глибина за прохід

25 мм — довжина різальної частини

Радіус отримуваної галтелі

2 мм

Потрібне оснащення

цанговий патрон ER або термозатиск; діаметр хвостовика в найменуванні постачальника не вказано, уточнюйте перед замовленням цанги

Число зубів

4 — більше зубів дає вищу подачу, менше — більше місця під стружку

Призначення і область застосування

Суцільний твердосплавний корпус утричі жорсткіший за сталевий тієї ж геометрії, тому фреза тримає розмір на вильоті і не веде стінку паза. Це робочий інструмент верстатів з ЧПК, де відхилення в сотих міліметра вже брак.

Типові операції: фрезерування уступів і площин, прорізання пазів і кишень, контурна обробка за замкненим контуром, підрізання торців.

Відношення довжини різальної частини до діаметра тут 2,5 (25 мм при 10 мм) — коротка жорстка серія. Така фреза тримає повну глибину за прохід і менше схильна до деренчання на виході з різу.

За групами ISO інструмент закритий на P, M, K, N; за межами цих груп стійкість падає швидко, і підбирають іншу марку сплаву або покриття.

Характеристики

Діаметр фрези D

10 мм

Радіус при вершині R

2 мм

Хвостовик

циліндричний хвостовик (DIN 1835 A)

Загальна довжина L

75 мм

Довжина різальної частини l

25 мм

Число зубів z

4

Матеріал різальної частини

вольфрамокарбідний твердий сплав

Покриття

TiSiN

Твердість оброблюваного матеріалу

до 58 HRC

Напрямок різання

праворізальна

Стандарт

ГОСТ 18372-73

Виробник

AGIR

Що означає позначення

z = 4

z — число зубів. При 4 зубах хвилинна подача рахується як Sz · 4 · n.

HRC58

HRC58 — це гранична твердість оброблюваного матеріалу, а не твердість самої фрези: твердість твердого сплаву лежить близько 90 HRA.

TiSiN

TiSiN — нанокомпозитне покриття TiSiN: твердість вища за нітрид-титанове, робоча температура до 1100 °C.

Діаметр входить у розмірний ряд стандарту, але довжини виконання (75 мм загальна, 25 мм робоча) відрізняються від табличних 45 і 20 мм, тому шифр типорозміру фрезі не присвоюється.

Орієнтовні режими фрезерування

Числа взято з обов'язкового додатка 2 ГОСТ 18372-73 (у редакції до зміни № 3 1989 року, якою додаток вилучено). Частоту обертання перераховано під діаметр 10 мм за формулою n = 1000·V / (π·D). Хвилинна подача при z = 4 і Sz = 0,02 мм: S = 0,02 · 4 · 1180 = 94 мм/хв. Значення наведено для твердого сплаву без покриття; покриття допускає вищу швидкість — орієнтуйтеся на карту режимів виробника.

Часті запитання

Чи вистачить глибини? Різальна частина 25 мм — це межа за один прохід. Глибше фрезерують ступенями або беруть виконання з подовженою робочою частиною.

Чи можна переточувати? Твердосплавну фрезу переточують по торцю і по стрічці алмазним колом. Після переточування діаметр іде вниз, і в розмірних пазах фрезу застосовують уже як чорнову.

Чому викришилася кромка на першому проході? У суцільного твердого сплаву немає запасу в'язкості: удар при врізанні в необроблену кірку або люфт у патроні відколюють кромку раніше, ніж вона встигає зноситися. Врізання роблять по дузі.

Чи потрібна МОР? По сталі та нержавійній сталі — так, інакше кромка перегрівається. По чавуну частіше йдуть насухо з обдувом: емульсія змішує графітовий пил в абразивну пасту.

Переваги

• ✓Жорсткість твердосплавного корпусу тримає розмір на вильоті
• ✓Працює по загартованих матеріалах, де швидкорізальна сталь сідає одразу
• ✓Допускає високі оберти верстатів з ЧПК без втрати стійкості
• ✓Покриття TiSiN знижує налипання і тримає кромку при сухому різанні
• ✓Діаметр 10 мм закриває паз цієї ширини за один прохід, без рядка
