Фреза концевая (зенковка) ACBM-CC09-D30X12.5-W32-L130-Z02-H под пластину CCMT 09T3.. AKKO

*Изображение носит иллюстративный характер. Фактический внешний вид продукта может отличаться от показанного на рисунке.

7795 ₴-1559₴ 6236 ₴

На складе: 1шт.

Код товара: MZ-61791

В наличии

Доставка

Отправка заказов по всей Украине осуществляется транспортной компанией «Новая Почта» с понедельника по пятницу.

При оформлении и оплате заказа до 15:00 товар передается в доставку в день оплаты.

Стоимость доставки оплачивает покупатель согласно тарифам перевозчика.

Оплата

Оплата в «Сплав Харьков» - все расчеты в гривнах.

Безналичный расчет с НДС (+20%) или без НДС (+10%).

Юрлица и ФОП: для выписки счета-фактуры укажите ваш код ЕГРПОУ
Физлица: оплата счета в любом банке или отделении.

Наличный расчет

Перевод на карту предприятия - реквизиты выдаст менеджер после подтверждения наличия товара.
Оплата при получении в отделении Новой Почты (доставка денег - за счет получателя).

Минимальная сумма заказа 300 грн.

AKKO Новый MZ-61791

Фреза ACBM-CC09-D30X12.5-W32-L130-Z02-H — фасочная концевая диаметром 30 мм под сменные пластины CC.. 09T3.. (ISO), 2 зубьев, хвостовик Ø32 мм, цилиндрический с лыской Weldon по DIN 1835-B. Подвод СОЖ наружный.

Совместимость и подбор

Фрезерование диаметром 30 мм. Ширину и профиль реза задает пластина, съем за проход ограничен числом зубьев и мощностью станка.

Посадочное гнездо: под пластину CC.. 09T3.. (ISO)
Диаметр фрезы: 30 мм
Число зубьев: 2
Ширина режущей части: 12.5 мм
Крепление на станке: хвостовик Ø32 мм, цилиндрический с лыской Weldon по DIN 1835-B
Общая длина: 130 мм
Подвод СОЖ: наружный

Назначение и область применения

Корпус несет 2 пластин и снимает металл по всей ширине реза; при затуплении меняют пластину, а корпус остается. Для диаметра 30 мм это решающий довод: цельная твердосплавная фреза такого размера стоит как несколько корпусов.

Хвостовик Ø32 мм зажимается в патрон соответствующего типа; вылет держат минимальным, отжим на фрезерной связке растет как куб вылета.

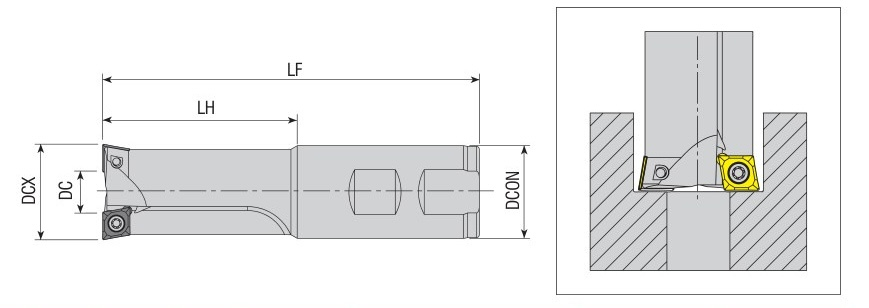

Характеристики

Обозначение: ACBM-CC09-D30X12.5-W32-L130-Z02-H
Тип фрезы: Фасочная концевая
Сменная пластина: CC.. 09T3.. (ISO)
Диаметр фрезы: 30 мм
Число зубьев: 2
Ширина режущей части: 12.5 мм
Хвостовик: Ø32 мм, цилиндрический с лыской Weldon по DIN 1835-B
Общая длина: 130 мм
Подвод СОЖ: нет
Длина головки (LH): 65

Что означает обозначение ACBM-CC09-D30X12.5-W32-L130-Z02-H

ACBM-CC09-D30X12.5-W32-L130-Z02-H — код заказа AKKO: серия корпуса, диаметр, посадка и число зубьев.

ACBM: серия корпуса AKKO
D30: диаметр фрезы 30 мм
x12.5: ширина режущей части 12.5 мм
W32: хвостовик Ø32 мм, цилиндрический с лыской Weldon по DIN 1835-B
L130: общая длина 130 мм
Z02: число зубьев 2

Ориентировочные режимы фрезерования

Скорость резания Vc, м/мин	Частота n, мин⁻¹	Минутная подача Vf, мм/мин	Материал
60	637	127	сталь 45
120	1 273	255	сталь 45 покрытие
250	2 653	531	алюминий

Частота посчитана по n = 1000·Vc / (π·D) для диаметра 30 мм, минутная подача — по Vf = fz·z·n при подаче 0,1 мм на зуб и 2 зубьях. Свою подачу на зуб берут из карты пластины: у разных стружколомов она отличается вдвое.

Частые вопросы

Какая пластина сюда встанет: CC.. 09T3.. (ISO). Гнездо фрезеровано под эту форму и размер, сплав и стружколом подбирают под материал детали.
Какие обороты ставить: по формуле n = 1000·Vc / (π·30). Для стали 45 при Vc 120 м/мин это 1273 мин⁻¹.
Можно ли врезаться вертикально: полное врезание по оси возможно только у фрез, рассчитанных на сверление; при обычной геометрии врезаются по спирали или наклонно.
Почему выкрашиваются пластины по краю реза: чаще всего от выхода кромки из материала под нагрузкой. Помогает попутное фрезерование и уменьшение вылета, а не снижение оборотов.

Преимущества

✓Сменные пластины CC.. 09T3.. (ISO): меняется кромка, а не фреза
✓Шлифованные гнезда под пластины
✓Хвостовик Ø32 мм под стандартный патрон
✓Жесткий корпус

Пластины к этой фрезе

Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.

Как подобрать. Диаметр берут по ширине обрабатываемой плоскости: 30 мм закрывает полосу примерно в 21 мм за проход при попутном фрезеровании со смещением от центра. Затем патрон: хвостовик Ø32 мм. Пластины заказывают отдельно и полным комплектом на 2 гнезд.

Производитель: AKKO

Купить Фреза концевая (зенковка) ACBM-CC09-D30X12.5-W32-L130-Z02-H под пластину CCMT 09T3.. AKKO с доставкой по Украине - в наличии на складе. Минимальная сумма заказа – 300 грн, отправка день в день при заказе до 15:00. По вопросам подбора обращайтесь: +38 (067) 579-89-30 (ПН-ПТ 10:00-18:00), info@splav.kharkov.ua, Viber / Telegram

Актуальность цены и наличия на Вторник, 25 Августа 2026
