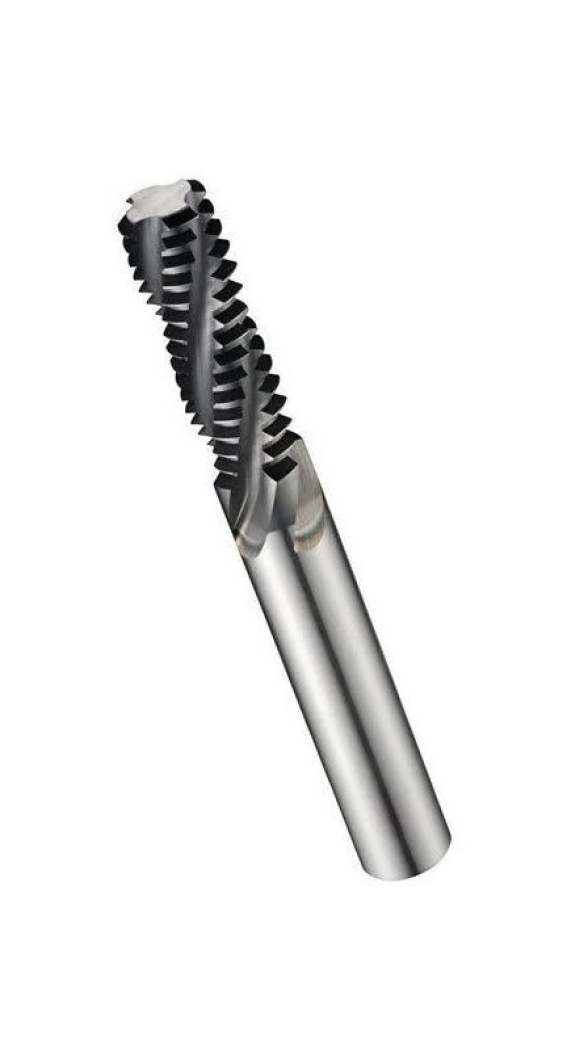

Фреза резьбовая монолитная т/с для нарезания резьбы British Standard Pipe ≥ G 1/8", шагом 28 нит, 6мм раб. диам., с покрытием Alcrona Pro DORMER

Резьбофреза G 1/8" — монолитная твердосплавная резьбофреза под резьбу G 1/8". Рабочий диаметр 6 мм, хвостовик — мм. Резьба нарезается круговой интерполяцией за один оборот инструмента вокруг оси отверстия — одна фреза закрывает все резьбы этого шага от G 1/8" и крупнее.

Обрабатываемые материалы:

• PСталь конструкционная и легированная
• MКоррозионностойкая (нержавеющая) сталь
• KЧугун серый и высокопрочный

Совместимость и подбор

Резьба G 1/8"×28 в отверстии диаметром от 6 мм. Диаметр резьбы задает траектория круговой интерполяции, шаг — профиль зубьев фрезы.

Нарезаемая резьба

G 1/8"

Минимальный диаметр отверстия

6 мм — рабочий диаметр фрезы

Присоединительный хвостовик

— мм, Weldon с лыской

Посадочное гнездо

патрон Weldon с боковым винтом на — мм

Требование к станку

круговая интерполяция по трем осям одновременно

Назначение и область применения

Резьбофреза заменяет метчик там, где метчик рискован: глухие отверстия с коротким сбегом, твердая или вязкая заготовка, дорогая деталь на финишной операции. Стружка выходит короткая, поломка инструмента в отверстии исключена — фреза меньше отверстия и выводится по той же спирали.

Один инструмент режет и правую, и левую резьбу, и разные диаметры одного шага: диаметр задается программой, а не инструментом. Для мелкосерийного производства это снимает половину номенклатуры метчиков со склада.

Характеристики

Тип инструмента

резьбофреза монолитная твердосплавная

Резьба

G 1/8"

Шаг

28 ниток на дюйм

Рабочий диаметр

6 мм

Тип хвостовика

Weldon

Покрытие

Alcrona Pro

Производитель

DORMER

Ориентировочные режимы

Пересчет под рабочий диаметр 6 мм: n = 1000·Vc / (π·D) = 1000·Vc / (3,1416·6). Подачу на зуб и число проходов берите из каталога производителя на эту серию: они зависят от материала и от того, режется резьба за один проход или за два.

Частые вопросы

Правая и левая резьба — нужны разные фрезы?
Нет, направление задает программа: смена знака подъема по третьей оси и направления обхода. Один инструмент режет обе, чего метчик не умеет.

Одна фреза на несколько диаметров?
Да, если шаг совпадает. Диаметр резьбы задает радиус круговой интерполяции, поэтому G 1/8" и все более крупные резьбы того же шага режутся этим инструментом. Резьба меньшего диаметра не выйдет: фреза не поместится в отверстие.

Чем резьбофреза лучше метчика?
Она не ломается в отверстии: диаметр фрезы меньше отверстия, при сбое ее выводят наружу. Сломанный метчик в готовой детали — это брак или электроэрозия. Плюс глухая резьба режется до самого дна, без сбега под заборный конус.

Какой станок нужен?
Обрабатывающий центр с круговой интерполяцией по трем осям: две оси описывают окружность, третья опускает инструмент на шаг резьбы за оборот. На обычном вертикально-фрезерном без ЧПУ такой траектории не получить.

Преимущества

• ✓Инструмент не ломается в детали: при сбое фреза выводится из отверстия.
• ✓Глухая резьба нарезается до дна — сбег под заборный конус не нужен.
• ✓Одна фреза закрывает все диаметры резьбы G 1/8" и крупнее с тем же шагом.
• ✓Стружка короткая: эвакуация из глухого отверстия не требует реверса.
