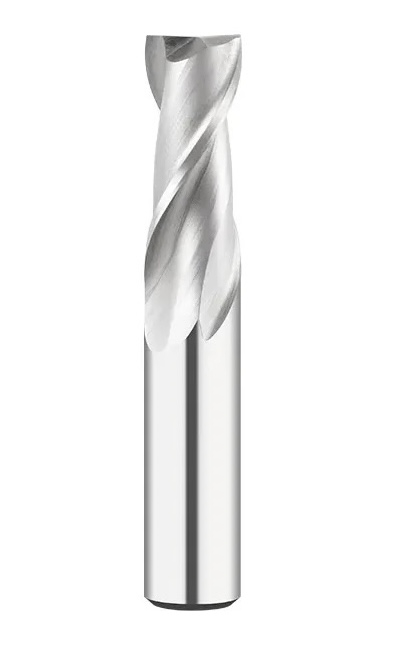

UAФреза шпоночная ц/х ⌀8 мм, ГОСТ 9140-78. Общая длина 55 мм. Двузубая, для пазов под призматические шпонки ГОСТ 23360-78; врезается с осевой подачей без засверливания.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареФреза шпоночная с цилиндрическим хвостовиком ⌀8 мм из быстрорежущей стали HSS — двузубый концевой инструмент для фрезерования пазов под призматические шпонки по ГОСТ 23360-78 в стальных деталях.
Торцовые зубья шпоночной фрезы имеют режущие кромки до оси, поэтому инструмент врезается в металл с осевой подачей, как сверло, а затем фрезерует паз продольным ходом — без предварительного засверливания. Быстрорежущая сталь соответствует требованиям ГОСТ 9140-78 к материалу шпоночных фрез (ГОСТ 19265-73). Нормируемая твердость рабочей части — 62–65 HRC, угол наклона винтовых канавок — 20°.
Закрытые и открытые шпоночные пазы с полями допуска N9 и P9 — диаметр фрезы выдержан с минусовым допуском, паз получается в размер за один проход. Осевое врезание на полную глубину паза либо маятниковая подача на станках с автоматическим циклом. Работа на вертикально-фрезерных станках с цанговым патроном повышенной точности; рекомендуемая СОЖ — 5% эмульсол.
ц/х — это цилиндрический хвостовик.
Обозначения по ГОСТ 9140-78
Данному типоразмеру соответствуют обозначения: 2234-0363 (праворежущая) и 2234-0364 (леворежущая). По любому из этих шифров можно подобрать и заказать фрезу шпоночную ⌀8 мм.
Можно ли врезаться без засверливания?
Да. Торцовые зубья шпоночной фрезы имеют режущие кромки до оси — она врезается с осевой подачей, как сверло, затем фрезерует паз продольным ходом.
Паз получится точно 8 мм?
Диаметр фрезы выдержан с минусовым допуском f8 под паз N9 — паз выходит в размер за один проход.
Что с диаметром после переточки?
Шпоночная фреза перетачивается только по торцовым зубьям, диаметр не меняется — паз остается номинальной ширины весь ресурс инструмента.
Полный ассортимент раздела Фрезы шпоночные ц/х ГОСТ 9140-78 — с ценами, остатками и подбором по размеру.
| Фреза шпоночная ц/х ф 8 мм OTTIMO 55/11 мм 2234-0363 ГОСТ 9140-78 Артикул: | ⌀8 | ГОСТ 9140-78 | — | — | — | 1234 шт | 45 ₴ В корзину✓ В корзине | |
| Фреза шпоночная ц/х ф 8.0 внутризавод Р6М5 Артикул: | ⌀8.0 | — | — | — | — | 125 шт | 53 ₴ В корзину✓ В корзине | |
| Фреза шпоночная ц/х ф 8.0 57х16 ВИЗ Р6М5 Артикул: | ⌀8.0 | — | — | — | — | 597 шт | 68 ₴ В корзину✓ В корзине | |
| Фреза шпоночная ц/х ф 8 мм Р6М5 OTTIMO 55/11 мм 2234-0363 ГОСТ 9140-78 Артикул: | ⌀8 | ГОСТ 9140-78 | — | — | — | 168 шт | 77 ₴ В корзину✓ В корзине | |
| Фреза шпоночная ц/х ф 8.0 50х10 HSS Forcon Венгрия Артикул: | ⌀8.0 | — | — | — | — | 16 шт | 90 ₴ В корзину✓ В корзине | |
| Фреза шпоночная ц/х ф 8.0 57х16 ВИЗ булатированная Артикул: | ⌀8.0 | — | — | — | — | 1 шт | 105 ₴ В корзину✓ В корзине |
| Фреза шпоночная ц/х ф 7 мм OTTIMO 54/10 мм 2234-0357 ГОСТ 9140-78 Артикул: | ⌀7 | ГОСТ 9140-78 | — | — | — | 74 шт | 46 ₴ В корзину✓ В корзине | |
| Фреза шпоночная ц/х ф 7.5 57х12 ZPS Чехия HSS Артикул: | ⌀7.5 | — | — | — | — | 3 шт | 105 ₴ В корзину✓ В корзине | |
| Фреза шпоночная ц/х ф 8.3 внутризавод Р6М5 фхвостовика=16 мм Артикул: | ⌀8.3 | — | — | — | — | 2 шт | 135 ₴ В корзину✓ В корзине | |
| Фреза шпоночная ц/х ф 8.7 мм Р6М5 ГОСТ 9140-78 Артикул: | ⌀8.7 | ГОСТ 9140-78 | — | — | — | 98 шт | 21 ₴ В корзину✓ В корзине |
Цены и наличие актуальны на 29 сентября 2026
