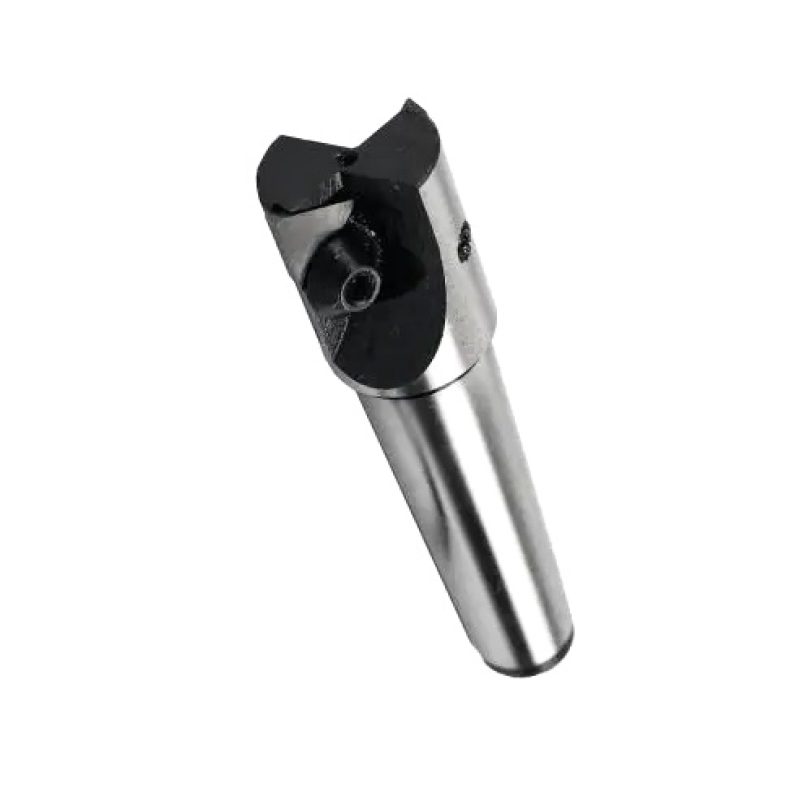

Фреза шпонкова к/хв ф 32 мм з мех. кріпленням т/с пластин 01311-160312 МС 137 з ключем

Фреза шпоночная ⌀32 мм со сменной пластиной — шпонкова фреза діаметром 32 мм зі змінною тригранною твердосплавною пластиною. Зношується пластина, корпус лишається в роботі: після повороту або заміни пластини фреза ріже паз шириною 32 мм із попереднім розміром.

Оброблювані матеріали:

• PСталь конструкційна та легована
• KЧавун сірий та високоміцний

Сумісність і підбір

Паз шириною 32 мм у суцільному матеріалі. Ширину задає виліт пластини, а не корпус, тому розмір відновлюється заміною витратника.

Ширина отримуваного паза

32 мм

Різальна пластина

01311-160312, тригранна, без кріпильного отвору

Розміри пластини

довжина різальної кромки 16 мм, товщина 3,18 мм, радіус при вершині 1,2 мм

Приєднувальний хвостовик

конічний, тип уточнюйте у менеджера

Схема кріплення

притиск клином або гвинтом зверху; пластина без отвору

Ресурс корпусу

корпус переживає десятки пластин; зношується гніздо, а не різальна кромка

Призначення та сфера застосування

Схема зі змінною пластиною виграє на великих діаметрах і серійних партіях. Паяну фрезу 32 мм після затуплення відправляють на переточування — це простій на кілька днів і втрата діаметра. Тут пластину повертають на нову грань просто у верстаті, і ширина паза лишається тією самою.

Зворотний бік — жорсткість. Механічний стик пластини з корпусом м’якший за паяний шов, тому вертикальну подачу під час врізання тримають нижчою, а виліт — мінімальним. Врізання у суцільний матеріал по осі на цій схемі виконують обережно: навантаження припадає на притиск.

Характеристики

Діаметр фрези

32 мм

Пластина

01311-160312

Форма пластини

тригранна, без отвору

Тип кріплення

механічне

Оброблювані матеріали

визначаються маркою пластини: група ТК — сталь, група ВК — чавун

Що означає позначення пластини 01311-160312

01311

01311 — код форми та виконання пластини: тригранна, без кріпильного отвору

16

16 — довжина різальної кромки, 16 мм

03

03 — товщина пластини, 3,18 мм

12

12 — радіус при вершині, 1,2 мм

Орієнтовні режими фрезерування

Таблиця — перерахунок частоти обертання під діаметр 32 мм: n = 1000·Vc / (π·D) = 1000·Vc / (3,1416·32). Швидкість різання задає марка пластини, а не корпус: візьміть її з каталогу на пластину 01311-160312. Орієнтир за стандартом для напаяних фрез того самого діаметра — ГОСТ 6396-78, таблиця 3.

Часті запитання

Чи можна врізатися у суцільний матеріал?
Можна, але подачу на врізанні знижують у 3—5 разів проти поздовжньої. Механічний стик м’якший за паяний шов: під час осьового врізання все навантаження йде на притиск пластини. Де дозволяє деталь, врізайтеся похило або за гвинтовою інтерполяцією.

Чим це краще за паяну фрезу того самого діаметра?
Затуплення лікується за хвилину просто у верстаті. Паяну фрезу 32 мм знімають, везуть на заточування й отримують назад із меншим діаметром — паз виходить за допуск. Тут ширина паза 32 мм відновлюється новою пластиною.

Який паз вийде за точністю?
Ширина паза залежить від точності встановлення пластини в гнізді, а не лише від діаметра корпусу. Під поле N9 за ГОСТ 23360-78 пластину виставляють за калібром і перевіряють перший паз нутроміром. Паяна або суцільна фреза дає розмір одразу.

Які пластини підходять?
Гніздо розраховано під 01311-160312: тригранна пластина без кріпильного отвору з довжиною кромки 16 мм і товщиною 3,18 мм. Пластина з отвором у це гніздо не стане — схема притиску інша.

Переваги

• ✓Заміна витратника замість переточування: простій верстата — хвилини, а не дні.
• ✓Діаметр корпусу не змінюється за весь строк служби — ширина паза 32 мм стабільна.
• ✓Марка пластини добирається під матеріал: група ТК по сталі, група ВК по чавуну.
• ✓Корпус переживає десятки пластин — вартість різальної кромки на паз нижча, ніж у паяної фрези.
